Fiche technique
Coffret Ethernet intelligent

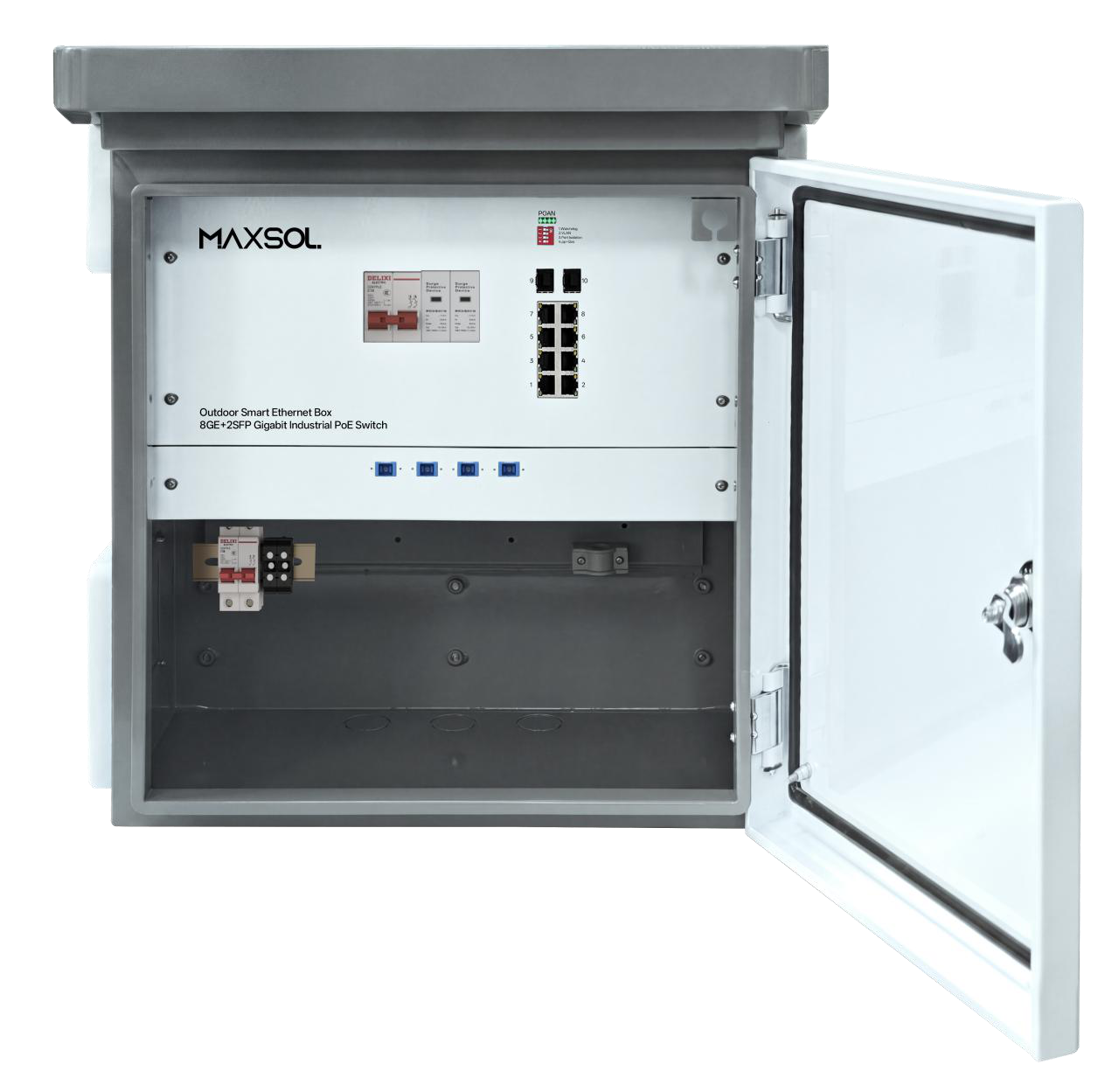

Coffret Ethernet intelligent extérieur
ModèleSBOX1802SFG-I
Aperçu général
Le SBOX1802SFG-I est un coffret de commutateur PoE industriel extérieur avec 8 ports PoE Gigabit et 2 emplacements SFP Gigabit. Conçu pour les environnements difficiles et une température de fonctionnement de -40°C à +75°C, il offre une protection industrielle contre les surtensions pour la surveillance extérieure, les transports intelligents, le ferroviaire et les villes intelligentes. Le commutateur DIP intelligent de Maxsol prend en charge Watchdog, l’isolation VLAN, l’isolation des ports et leur priorité (QoS), pour un réseau stable, fiable et efficace.
Caractéristiques
- Commutateur PoE industriel avec 8 ports PoE 10/100/1000M et 2 ports SFP 100/1000M ; les ports 1-8 prennent en charge IEEE 802.3af/at ;
- Les ports PoE 1~8 prennent en charge la détection intelligente AF/AT ; puissance standard de 15.4W/port et maximale de 30W/port ;
- Prend en charge AI Watchdog, l’isolation des ports, VLAN et la priorité des ports + QoS
- Conforme à IEEE 802.3, IEEE 802.3u, IEEE 802.3ab et IEEE 802.3z ;
- Affectation des broches 1,2,3,6
- Température de fonctionnement : -40~75°C
- Tension d'entrée: AC100-240V, 50/60Hz
- Indice de protection IP : IP65 ;
SBOX1802SFG-I
Spécifications
Spécifications
- Modèle
- SBOX1802SFG-I
Interfaces
- Interface
- 8 ports PoE 10/100/1000Base-T (données/alimentation) ; 2 emplacements SFP pour liaison montante sur fibre 100/1000Base-X (données)
- Port Ethernet
- Les ports 1-8 prennent en charge 10/100/1000Base-TX, la détection automatique et l’adaptation MDI/MDI-X en duplex intégral/semi-duplex
- Commutateur DIP
- AI Watchdog, Isolement des ports, VLAN, Priorité des ports +QOS
PoE
- Norme PoE
- IEEE802.3af/at
- Port SFP
- Port de fibre optique Gigabit SFP, modules optiques correspondants par défaut (commande en option monomode / multimode, monofibre / module optique double fibre. LC)
- Adaptateur d’alimentation
- 300 W
Caractéristiques physiques
- Indicateurs DEL
- PWR,OPT, NMC,ALM
- Interface d’alimentation
- Entrée CA
- Câble optique
- Multimode : 850nm, 0 ~ 550M ; monomode : 1310nm, 0 ~ 40KM ; 1550nm, 0 ~ 120KM.
- Topologie du réseau
- Prise en charge des topologies en étoile, en bus, en arbre et hybride
- Tension d'entrée
- AC100-240V, 50/60Hz
- Consommation totale (PoE)
- < 246 W
- Alarme de tension
- Pris en charge
Ventilateur
- RPM
- 3000 ±10%
- Taille
- 92 × 92 × 25 mm
- Entrée d’alimentation
- 220V
MCB (disjoncteur miniature)
- Tension assignée de fonctionnement (Ue)
- 230/400V AC
- Courant nominal
- 6-63 A
- Fréquence nominale
- 50Hz
- Température de fonctionnement
- -35℃+75℃
- Classe de protection
- IP40
Environnement
- Température de fonctionnement
- -40℃~+75℃. L’appareil est testé pendant 4 heures à 85℃.
- Température de stockage
- -40℃~+85℃
- Humidité relative
- 5% ~95% non condensés
- Méthodes thermiques
- Refroidissement automatique par ventilateurs
- MTBF
- 100 000 heures
CEM et protection du boîtier
- Indice de protection IP
- IP65
- Protection de l’alimentation contre les surtensions
- IEC 61000-4-5 niveau X（8KV/6KV）
- Protection du port Ethernet contre les surtensions
- IEC 61000-4-5 niveau X（8KV/6KV）
- RS
- IEC 61000-4-3 niveau 3（10V/m）
- EFI
- IEC 61000-4-4 niveau 3（1V/2V）
- CS
- IEC 61000-4-6 niveau 3（10V/m）
- PFMF
- IEC 61000-4-8 niveau 4（30A/m）
- DIP
- IEC 61000-4-11 niveau 3（10V）
- ESD
- IEC 61000-4-2 niveau 4（8K/15K）
Coffret
- Taille du produit
- 450X500X284mm
- Méthode d'installation
- Montage mural/sur mât
SBOX1802SFG-I

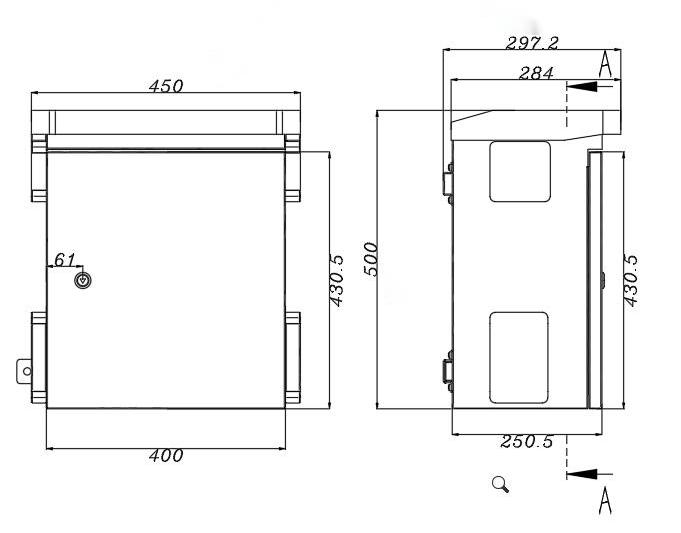

Vue d’ensemble des dimensions du produit
Référence des dimensions et de l’installation du produit
SBOX1802SFG-I

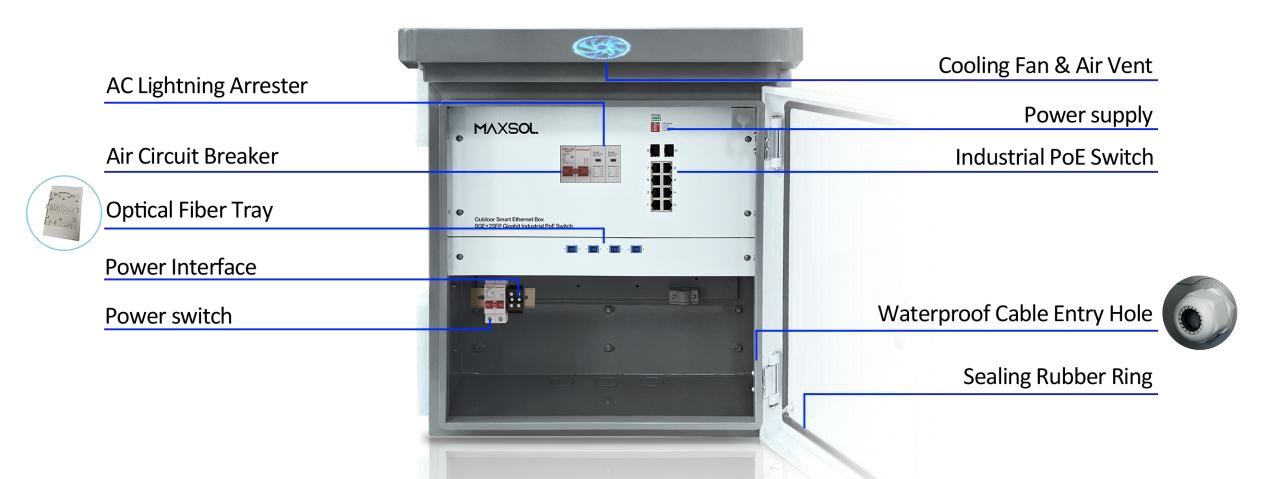

Vue d’ensemble du produit
Référence des dimensions et de l’installation du produit
Traduction des annotations de l’image
L’illustration d’origine est conservée ; ses annotations en anglais sont traduites dans la légende ci-dessous.
- AC Lightning Arrester
- Parafoudre CA
- Air Circuit Breaker
- Disjoncteur
- Optical Fiber Tray
- Plateau de fibre optique
- Power Interface
- Connecteur d’alimentation
- Power switch
- Interrupteur d’alimentation
- Cooling Fan & Air Vent
- Ventilateur de refroidissement et ouverture d’aération
- Power supply
- Bloc d’alimentation
- Industrial PoE Switch
- Commutateur PoE industriel
- Waterproof Cable Entry Hole
- Entrée de câble étanche
- Sealing Rubber Ring
- Joint d’étanchéité en caoutchouc
SBOX1802SFG-I

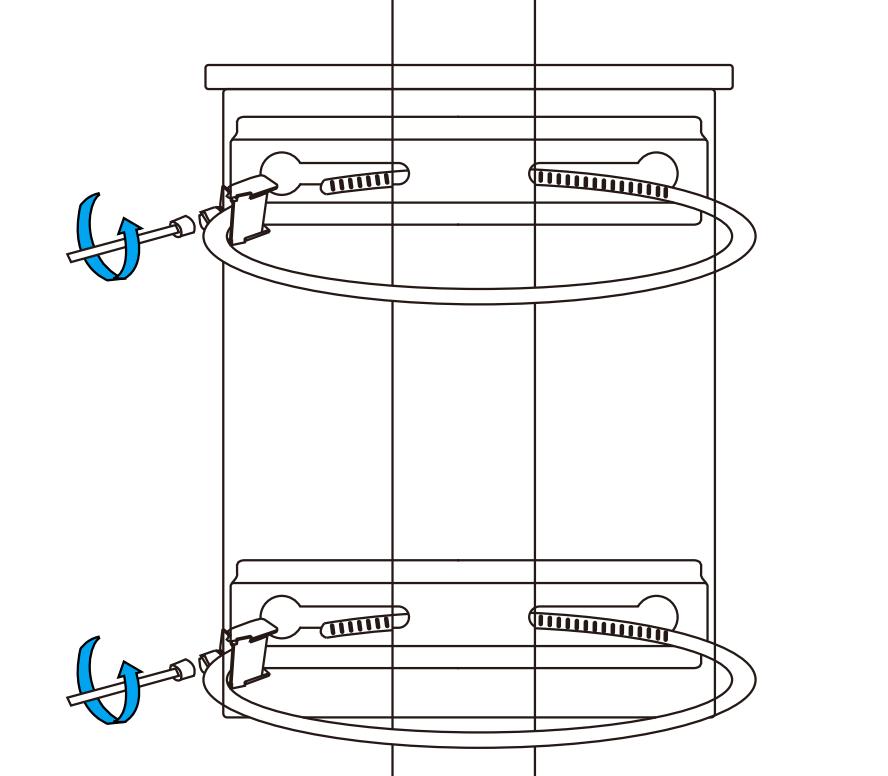

Montage
Référence des dimensions et de l’installation du produit
