Concevoir une vidéosurveillance solaire en site isolé

Construire un système CCTV alimenté par l’énergie solaire dans une zone isolée exige de traiter simultanément la couverture vidéo, l’enregistrement, la transmission réseau, le bilan énergétique et les conditions d’installation. La bonne méthode consiste à valider le site, définir l’architecture vidéo, mesurer ou estimer chaque consommation, dimensionner séparément la production et le stockage, puis tester l’ensemble en conditions réelles avant la recette.

La caméra, l’enregistreur, le pont radio, le modem cellulaire, le convertisseur PoE et le système solaire doivent être considérés comme des composants distincts. Leur compatibilité électrique et réseau ne peut pas être présumée à partir d’un connecteur ou d’une tension nominale.

Étudier la couverture et les contraintes du site isolé

Une visite technique doit confirmer qu’il existe un emplacement capable de répondre à trois besoins : voir correctement la zone, recevoir suffisamment de lumière solaire et établir la liaison réseau prévue.

Commencez par définir l’objectif de chaque vue :

• détection d’une présence ou d’un véhicule ;
• observation générale d’un accès ;
• reconnaissance d’une personne déjà connue ;
• lecture d’informations détaillées ;
• contrôle d’une clôture, d’un portail ou d’un équipement ;
• conservation locale d’images en cas de coupure de liaison.

Ces objectifs influencent la position, la hauteur, l’angle, la focale et le débit vidéo de la caméra. Une vue très large peut couvrir une grande surface sans fournir le niveau de détail attendu. Il faut donc valider le cadrage avec une image réelle, de jour comme de nuit, plutôt qu’avec un simple plan.

Relevé technique à effectuer

Documentez au minimum :

• les coordonnées et les voies d’accès au site ;
• les obstacles actuels et les évolutions possibles de la végétation ;
• l’orientation et les zones d’ombre du panneau solaire ;
• la longueur des câbles entre panneau, batterie, convertisseur et équipements ;
• la distance et la visibilité vers le point de raccordement radio ;
• la disponibilité et la stabilité d’une couverture cellulaire ;
• les surfaces de fixation et leur exposition au vent ;
• les risques d’eau, de poussière, de condensation, de corrosion et de vandalisme ;
• les possibilités de mise à la terre et de protection contre les surtensions ;
• les contraintes de maintenance et d’accès à la batterie.

En France, il convient également de vérifier les obligations applicables à la captation, à la conservation et à l’accès aux images selon l’emplacement et l’usage du système. Cette vérification doit intervenir avant de figer le cadrage.

Critères de décision « go/no-go »

Le projet peut passer en conception détaillée si les points suivants sont vérifiables :

• la caméra dispose d’un angle exploitable sans contre-jour permanent ni obstacle majeur ;
• le panneau peut être posé sans ombrage critique à l’emplacement retenu ;
• une architecture d’enregistrement reste opérationnelle pendant une perte de liaison ;
• la liaison radio bénéficie d’une visibilité et d’un dégagement suffisants, ou la couverture cellulaire est validée sur place ;
• les équipements peuvent être montés et entretenus en sécurité ;
• les interfaces de tension, de polarité, de brochage et de protocole sont documentées ;
• les charges nocturnes et les pointes de consommation sont connues ;
• le site permet de protéger les connecteurs, câbles et coffrets.

À l’inverse, une ombre non maîtrisable, une liaison sans visibilité, une couverture cellulaire instable ou une consommation inconnue constituent des motifs de report. Il vaut mieux modifier l’architecture que compenser une contrainte structurelle par une batterie choisie au hasard.

Choisir l’architecture d’enregistrement et de liaison

L’enregistrement local, le pont radio et la connexion cellulaire répondent à des besoins différents. Ils peuvent être combinés, mais chaque fonction ajoutée augmente la consommation et le nombre de points de défaillance.

Architecture	Atout principal	Limitation principale	Vérifications indispensables
Enregistrement local	Continue à enregistrer lorsque la liaison distante est indisponible	Accès aux images dépendant du retour de la liaison ou d’une intervention	Capacité, rétention, consommation, températures admissibles, récupération après coupure
Pont radio point à point	Peut relier le site à un réseau distant sans abonnement cellulaire	Exige un trajet radio exploitable et une installation aux deux extrémités	Visibilité, interférences, fréquence, débit utile, alignement, alimentation
Liaison cellulaire	Déploiement possible sans second point radio privé	Dépend de la couverture, du forfait de données et du réseau de l’opérateur	Signal sur site, volume de données, antenne, modem, carte SIM, redémarrage automatique
Enregistrement local avec liaison distante	Conserve les images sur site tout en permettant supervision et alertes	Architecture plus complexe et consommation supérieure	Priorité des flux, cybersécurité, bande passante, reprise après incident

Enregistrement local

Pour un site réellement isolé, l’enregistrement local constitue souvent la première couche de résilience. Une carte mémoire, un enregistreur ou un stockage réseau compatible peut conserver les images même si le pont radio ou le réseau mobile tombe en panne.

Il faut cependant vérifier :

• la consommation en écriture et au démarrage ;
• la capacité nécessaire pour la durée de rétention visée ;
• le comportement lorsque le support est plein ;
• la reprise de l’enregistrement après une coupure franche ;
• l’horodatage après perte d’alimentation ou de synchronisation ;
• la possibilité d’exporter les séquences sans altérer les originaux.

La vidéosurveillance continue génère beaucoup plus de données qu’une transmission limitée aux événements. Le profil d’enregistrement doit donc être établi avant le dimensionnement énergétique et réseau.

Pont radio

Un pont radio convient lorsqu’un bâtiment, un pylône ou un réseau raccordé est accessible à distance et que le trajet radio peut être dégagé. Le débit annoncé par un équipement ne correspond pas automatiquement au débit vidéo réellement utilisable : distance, interférences, largeur de canal, alignement, protocole et environnement réduisent la marge disponible.

Le CPE sans fil Maxsol CPE295 en 5,8 GHz documente une antenne directionnelle MIMO 2 × 2 de 14 dBi, un port Gigabit LAN, une alimentation IEEE 802.3af/at ou 9–48 V CC et une consommation de 6,5 W à pleine charge. Les désignations de portée ou de débit ne garantissent toutefois ni la distance obtenue sur le terrain ni le débit applicatif. La visibilité, les interférences et les règles locales d’utilisation des fréquences doivent être vérifiées pour chaque liaison.

Réseau cellulaire

La liaison cellulaire peut être pertinente lorsque le site ne dispose d’aucun point distant pour un pont radio. Le modem ou routeur, ses antennes, sa carte SIM et son forfait sont alors à sélectionner séparément.

Évitez de dimensionner la connexion à partir du seul débit maximal de la caméra. Évaluez plutôt :

• le débit vidéo moyen et maximal ;
• la fréquence de consultation en direct ;
• le volume des alertes et des sauvegardes ;
• les mises à jour à distance ;
• la consommation du routeur en veille, en émission et au redémarrage ;
• le comportement du système lorsque la couverture disparaît.

Une bonne pratique consiste à conserver l’enregistrement local et à réserver la liaison cellulaire à la supervision, aux alertes ou à la consultation ponctuelle.

Établir le bilan énergétique complet

Le bilan de puissance doit inclure tous les équipements actifs, les pertes de conversion et les consommations intermittentes. Oublier un illuminateur infrarouge, un chauffage intégré, un modem ou un convertisseur peut rendre le calcul d’autonomie inutilisable.

Inventoriez séparément :

1. chaque caméra, de jour et de nuit ;
2. l’enregistreur ou le support de stockage ;
3. le commutateur ou l’injecteur PoE ;
4. le pont radio ou le routeur cellulaire ;
5. les convertisseurs DC-DC ;
6. les dispositifs auxiliaires : relais, capteurs, ventilation ou chauffage ;
7. les pertes dans les câbles et les conversions.

La consommation quotidienne théorique d’une charge continue se calcule ainsi :

Énergie quotidienne en Wh = puissance en W × durée de fonctionnement en heures

Ajoutez ensuite les charges à fonctionnement partiel selon leur durée d’activation. Ne confondez pas puissance instantanée, énergie quotidienne et capacité nominale de la batterie.

Exemple de calcul, fondé sur des hypothèses

Supposons, uniquement pour illustrer la méthode et non comme performance mesurée d’un produit :

• une caméra consommant 9 W le jour et 13 W la nuit ;
• une durée nocturne de référence de 12 heures ;
• un équipement radio consommant 6,5 W en continu ;
• un enregistreur local consommant 5 W en continu.

La charge journalière hypothétique serait :

• caméra : (9 W × 12 h) + (13 W × 12 h) = 264 Wh ;
• radio : 6,5 W × 24 h = 156 Wh ;
• enregistreur : 5 W × 24 h = 120 Wh.

Le total théorique atteint 540 Wh par jour avant les pertes de conversion, les variations de température, le vieillissement, les pointes de démarrage et la marge d’exploitation. Cet exemple ne constitue ni une autonomie annoncée ni un dimensionnement universel.

Pour convertir ce bilan en puissance de panneau et capacité de stockage adaptées à votre projet, utilisez le guide de dimensionnement d’un système solaire autonome pour CCTV. Il permet de traiter les hypothèses solaires et les marges sans réduire le choix à la seule puissance nominale du panneau.

Spécifier le stockage solaire et les interfaces d’alimentation

La batterie doit être dimensionnée à partir de l’énergie réellement livrable, pas uniquement de sa capacité nominale en Wh. L’énergie disponible dépend notamment des limites du contrôleur, de la profondeur de décharge retenue, des températures, des pertes de conversion et des seuils d’arrêt des équipements.

À titre d’exemple de composant à évaluer, le système solaire Maxsol CS12060 de 120 W et 768 Wh documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, soit 768 Wh nominaux, un contrôleur MPPT et trois sorties 12 V CC. Une interface RS485 est proposée en option.

Ces valeurs ne permettent pas, à elles seules, de promettre une durée de fonctionnement. Avant sélection, vérifiez dans la fiche technique et la configuration fournies :

• les limites de tension, de courant et de puissance photovoltaïque du contrôleur ;
• les températures autorisées pour la charge de la batterie ;
• les protections électriques présentes ;
• les seuils de coupure et de rétablissement ;
• le courant disponible sur chaque sortie ;
• la possibilité d’alimenter toutes les charges simultanément ;
• la marge requise pour les conditions défavorables.

Conversion DC vers PoE

Une sortie 12 V CC ne doit jamais être raccordée directement à un appareil PoE sans vérifier son mode d’alimentation. Il faut distinguer la tension, la polarité, le brochage, la puissance disponible et le protocole de détection ou de négociation.

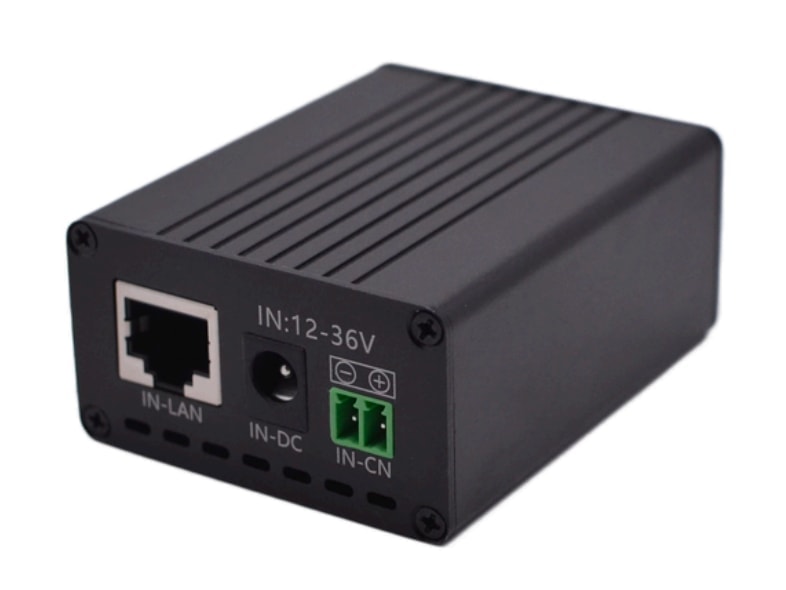

Le convertisseur DC vers PoE Maxsol POE24V accepte une entrée de 12 à 36 V CC et fournit une sortie PoE réglable de 12 à 57 V, avec Ethernet Gigabit et affichage LCD de la tension. Sa charge continue documentée pour une conversion de 12 V vers 48 V est limitée à 30 W. Le rendement peut atteindre 94 %, mais cette valeur maximale ne doit pas être utilisée comme rendement garanti dans tous les scénarios.

Les informations disponibles n’établissent pas une détection automatique de l’équipement alimenté selon un protocole IEEE. Avant raccordement, confirmez donc :

• la tension exacte attendue par l’appareil ;
• la puissance continue et la pointe au démarrage ;
• la polarité et le brochage PoE ;
• le caractère passif ou négocié de l’alimentation ;
• la section et la longueur du câble ;
• les protections amont ;
• le rendement à la charge réellement prévue.

Le système solaire, le convertisseur, le CPE, les caméras et l’enregistreur sont des composants de sélection distincts, et non un ensemble dont la compatibilité aurait été validée automatiquement.

Prévoir fixation, câblage et protections

Une installation techniquement correcte sur table peut échouer rapidement sur site si l’eau suit les câbles, si les connecteurs restent sous tension mécanique ou si le panneau masque l’antenne radio.

Établissez un plan mécanique indiquant :

• la position et l’orientation du panneau ;
• la caméra et son champ de vision ;
• l’antenne et son axe d’alignement ;
• le coffret contenant batterie, contrôleur et interfaces ;
• les passages de câbles énergie et données ;
• les points de fixation, de terre et de protection ;
• l’espace nécessaire à l’ouverture et à la maintenance.

Éloignez autant que possible les câbles de données des conducteurs susceptibles de créer des perturbations. Formez des boucles anti-goutte avant les entrées de coffret et évitez les connecteurs exposés. Tous les presse-étoupes, câbles, connecteurs et boîtiers doivent être choisis selon l’environnement réel ; la protection du coffret ne compense pas un connecteur extérieur inadapté.

Pour structurer le choix du boîtier, des alimentations, de la fibre éventuelle, de la batterie et des protections, consultez le guide des coffrets PoE extérieurs et de leurs interfaces.

Préassemblage avant départ sur site

Montez et configurez autant que possible le système en atelier. Le préassemblage doit reproduire la chaîne complète :

1. alimentation solaire ou alimentation de laboratoire équivalente ;
2. contrôleur et batterie ;
3. convertisseur de tension ou PoE ;
4. caméra et enregistrement local ;
5. pont radio ou routeur cellulaire ;
6. poste distant de consultation.

Étiquetez les câbles et consignez les tensions réglées. Sauvegardez les configurations réseau, les identifiants d’équipement, les plans d’adressage et les paramètres vidéo. Vérifiez également que le système redémarre sans intervention après une coupure totale.

Mettre en service de nuit et tester la reprise après panne

La recette ne doit pas se limiter à constater qu’une image apparaît en journée. Elle doit démontrer que le système enregistre, transmet et récupère correctement après les incidents plausibles.

Essais fonctionnels

Contrôlez sur site :

• le cadrage de jour et de nuit ;
• la netteté et le niveau de détail dans les zones prioritaires ;
• les reflets infrarouges causés par une paroi, un toit ou de la végétation ;
• l’horodatage de la caméra et de l’enregistreur ;
• la lecture et l’export d’une séquence locale ;
• le débit réellement disponible sur la liaison ;
• la stabilité de l’image pendant une consultation distante ;
• la tension aux bornes de la charge, pas seulement à la sortie du contrôleur ;
• la consommation de jour, de nuit et pendant un redémarrage.

Scénarios de panne à provoquer

Testez volontairement :

1. la perte de la liaison radio ou cellulaire ;
2. la coupure de l’alimentation d’une caméra ;
3. l’arrêt puis le retour de la source principale ;
4. le redémarrage simultané des équipements ;
5. le passage sur batterie ;
6. le retour de la charge solaire ;
7. la saturation ou l’indisponibilité du stockage local.

Après chaque essai, vérifiez l’ordre de redémarrage, la reprise de l’enregistrement, le retour de la liaison, l’intégrité de l’horodatage et la présence d’éventuelles lacunes vidéo. Un équipement qui redémarre individuellement peut échouer lorsque toute la chaîne redémarre en même temps.

Dossier de recette

Conservez des preuves permettant de comparer l’installation à l’état accepté :

• photographies du montage, du câblage et des protections ;
• vues de référence de jour et de nuit ;
• captures des tensions et consommations relevées ;
• résultat des essais de coupure et de reprise ;
• test de lecture et d’export d’un enregistrement ;
• niveau et qualité de la liaison radio ou cellulaire ;
• versions des configurations sauvegardées ;
• schéma de raccordement final ;
• liste des réglages qui ne doivent pas être modifiés sans nouveau contrôle.

Cette documentation facilite la maintenance et évite de diagnostiquer une panne à partir de valeurs théoriques différentes de l’installation réelle.

Erreurs fréquentes à éviter

Les problèmes les plus courants proviennent rarement du panneau seul. Ils résultent plutôt d’hypothèses non vérifiées :

• dimensionner sur la consommation diurne alors que l’infrarouge augmente la charge nocturne ;
• considérer les Wh nominaux de la batterie comme entièrement disponibles ;
• oublier les pertes des convertisseurs et des câbles ;
• choisir un convertisseur PoE uniquement d’après la tension inscrite sur son boîtier ;
• utiliser une portée radio commerciale comme garantie de liaison ;
• dépendre exclusivement du réseau distant sans enregistrement local ;
• valider la caméra en journée sans recette nocturne ;
• installer avant d’avoir testé le redémarrage complet ;
• confondre débit de liaison et débit vidéo durable ;
• enfermer la batterie et l’électronique sans tenir compte des températures admissibles ni de la condensation.

La démarche la plus sûre reste progressive : valider le site, figer l’architecture, mesurer les charges, vérifier chaque interface, préassembler, installer, puis documenter la recette.

Pour l’étape suivante, comparez les modèles Maxsol liés dans ce guide avec le nombre de ports requis, la charge continue et les pointes, la distance de liaison, les tensions disponibles, l’environnement du site et les fonctions de gestion nécessaires. Confirmez toujours les fiches techniques et la configuration fournie avant d’associer les composants.
