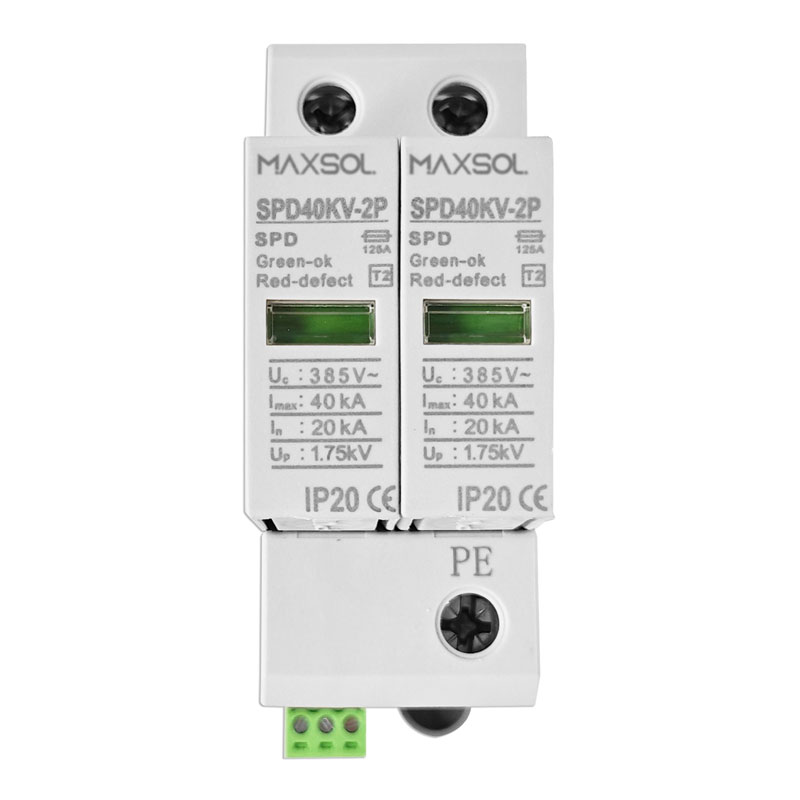

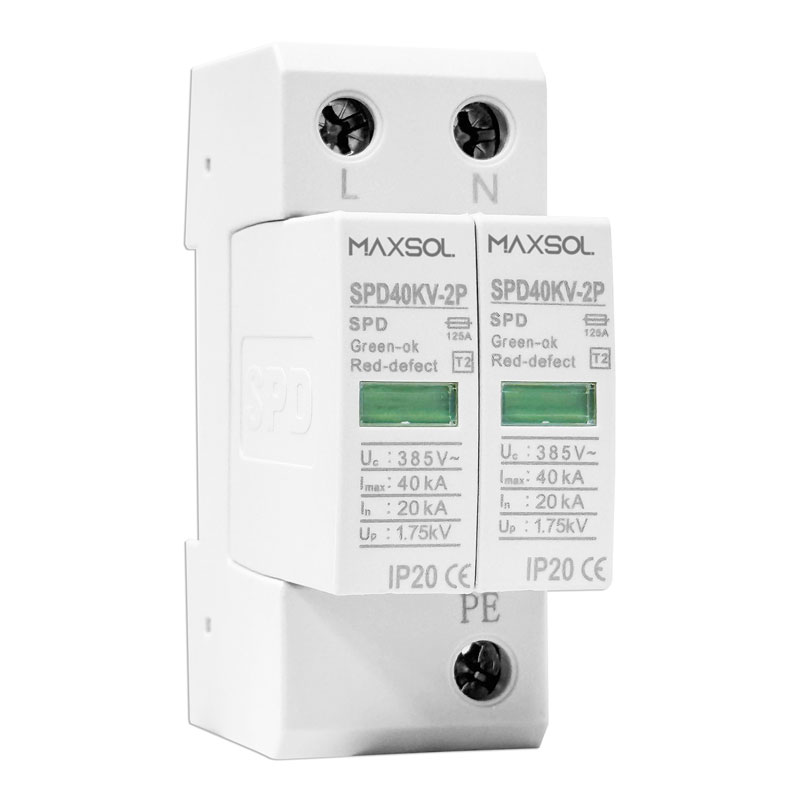

Modèle: SPD40KV-2P

Parafoudre industriel 20–40 kA pour rail DIN

Parafoudre sur rail DIN avec courant de décharge nominal de 20 kA et maximal de 40 kA, tension maximale de service continu Uc de 385 V, indication de défaut et contacts de télésignalisation.

Principales caractéristiques

Parafoudre de puissance 20–40 kA / protection contre la foudre
Tension de service continue maximale AC Uc:385V
Courant de décharge nominal (8/20μS) In :20KA
Courant de décharge maximal (8/20μS) Imax :40KA
Temps de réponse tA : ≤25nS
Niveau de protection: IP20
Plage de température Tu: -40°C...+80°C
Largeur d'installation: 2mods
Support d'installation : 35mmDIN
Caractéristiques des bornes Un/In ; câblage de la borne de signal distant : AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Envoyer une demande par e-mailsales@maxsol-tech.com

Fiche techniqueTélécharger Voir

Spécifications

Point	Spécifications
Modèle	SPD40KV-2P
Tension nominale CA (Un)	230V / 50Hz
Tension maximale de fonctionnement continu (Uc)	385V
Courant de décharge nominal (8/20 μs) (In)	20 kA
Courant de décharge maximal (8/20 μs) (Imax)	40 kA
Niveau de protection en tension (Up)	≤ 1,75 kV
Temps de réponse (tA)	≤ 25 ns
Fusible de secours	160 A
Tenue au court-circuit	25 kA / 50 Hz
Plage de température de fonctionnement	-40℃ ~ +80℃
Méthode de câblage d'installation	Connexion parallèle
Spécification du câblage	Conducteur multibrin 16 mm²
État de fonctionnement / signalisation des défauts	Vert / Rouge
Matériau du boîtier	PBT plastique résistant à la flamme (rouge, gris facultatif), UL94-V0
Largeur d'installation	2 modules (2P)

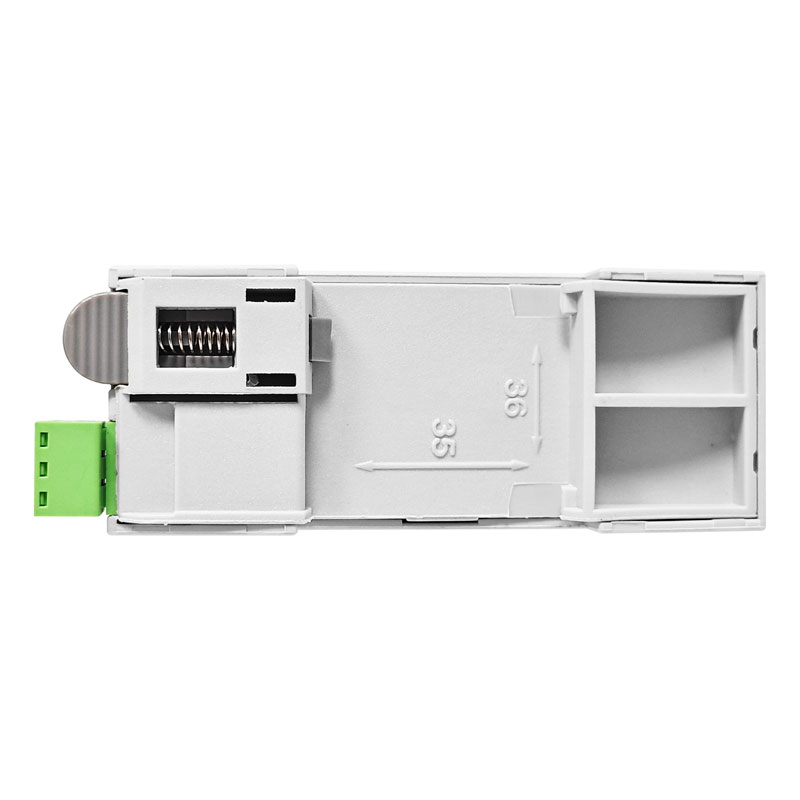

Support de montage	rail DIN de 35 mm
Niveau de protection	IP20

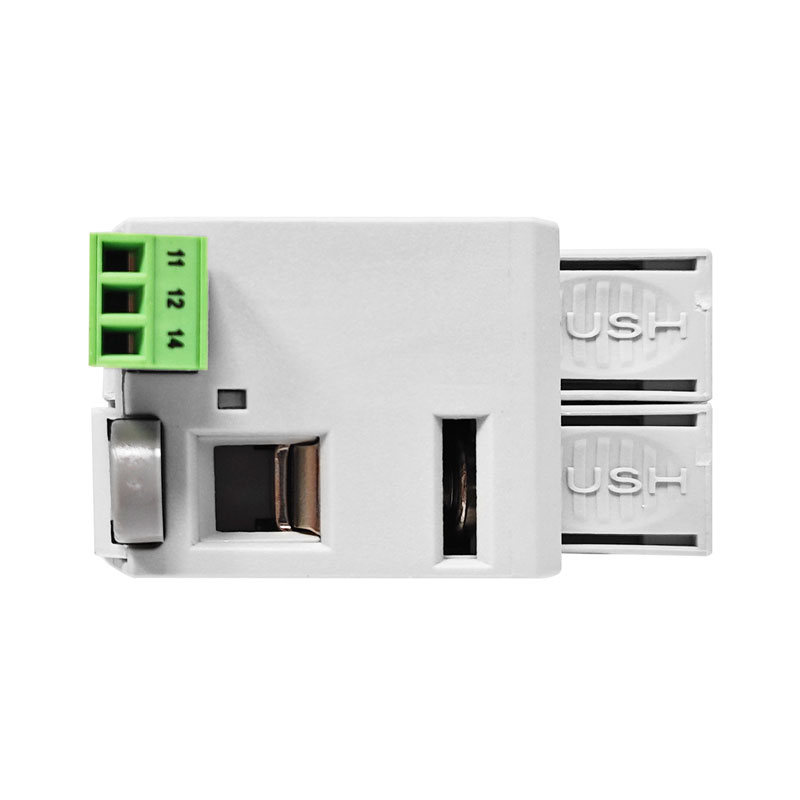

Type de contact à distance	Contact inverseur
Caractéristiques des bornes	Un / In AC: 250V / 0,5A DC: 250V / 0,1A, 125V / 0,2A, 75V / 0,5A
Câblage du terminal de signal à distance	Conducteur monobrin ou multibrin, 1.5 mm² maximum
