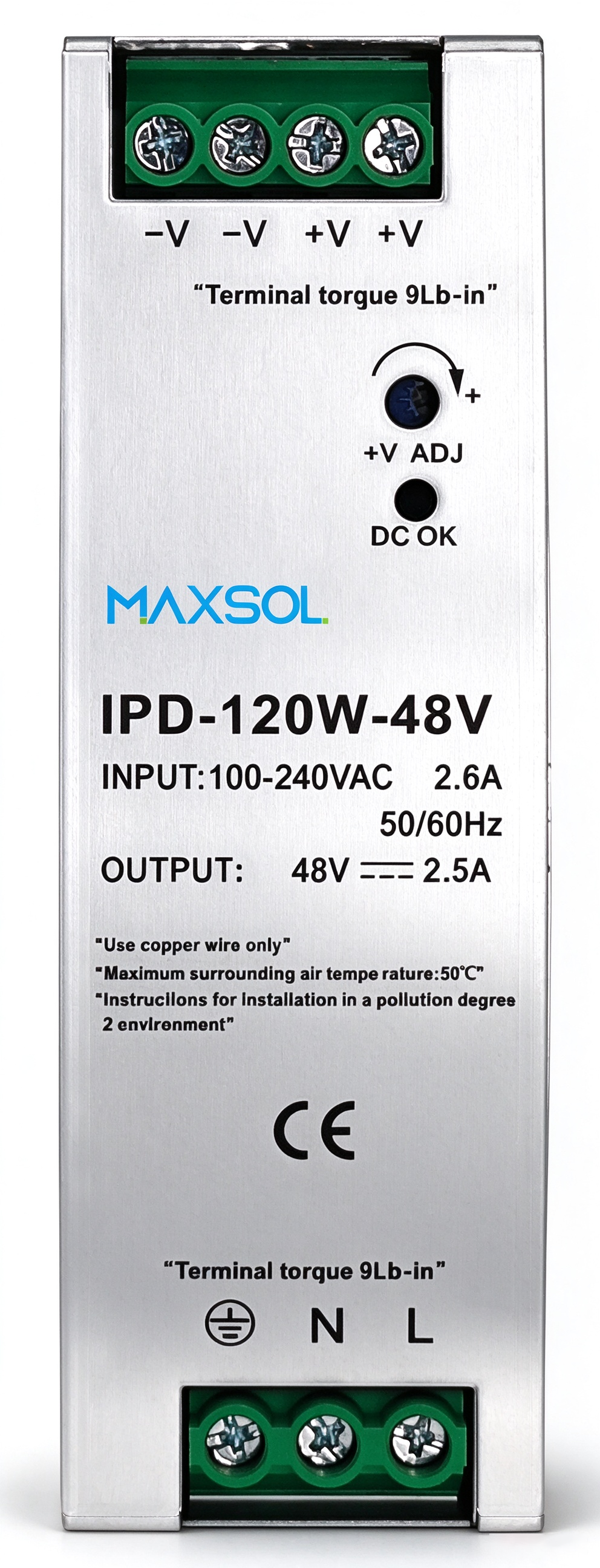

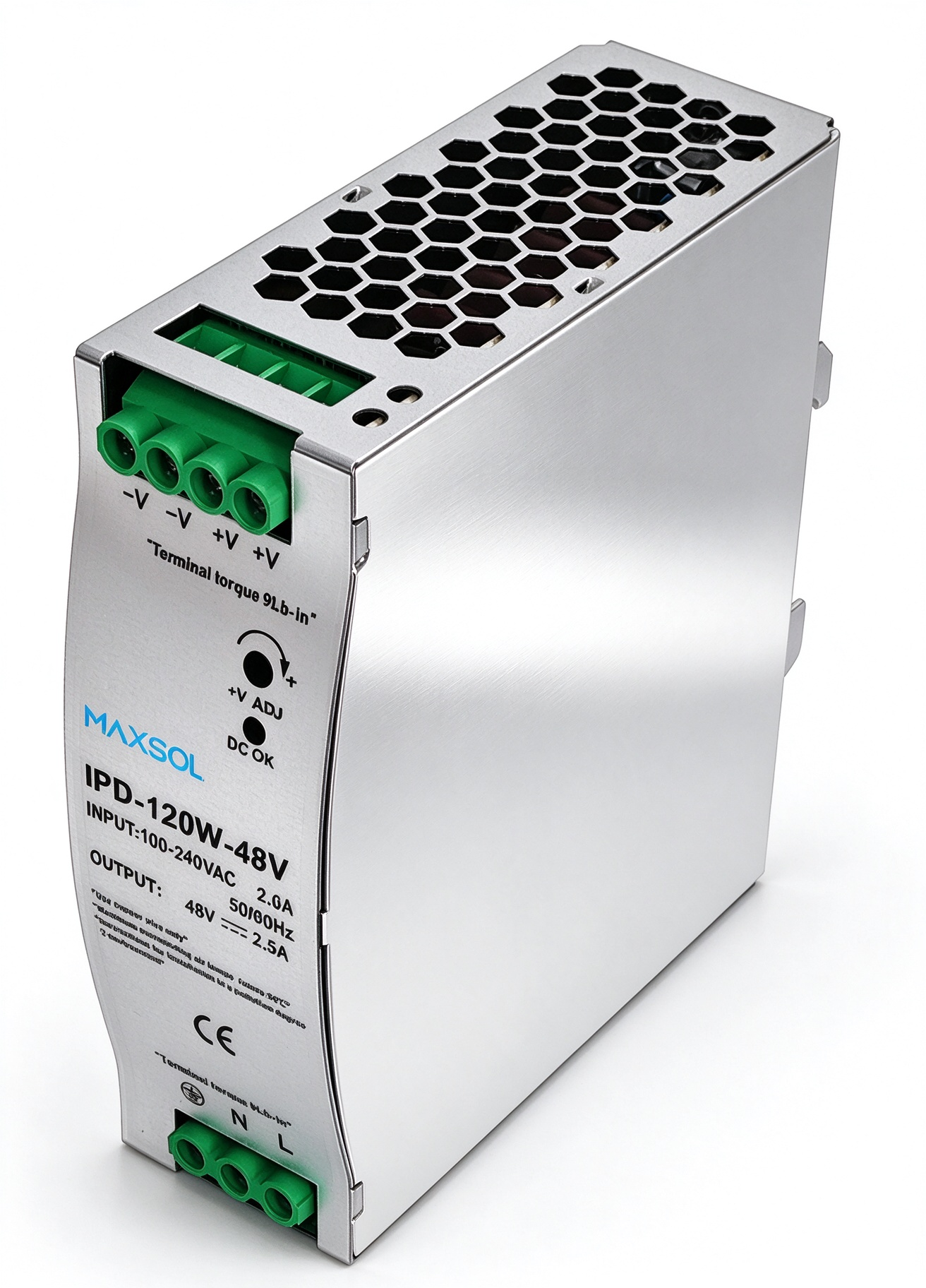

Modèle: IPD-120W-48V

Alimentation industrielle 48 V CC, 120 W, rail DIN

L’IPD-120W-48V est une alimentation compacte de 48 V CC et 120 W pour rail DIN, avec haut rendement et protection contre les surcharges pour l’automatisation industrielle.

Principales caractéristiques

Alimentation industrielle DIN-Rail (48V / 120W)
Sortie : 48V DC, 2,5A (0-2.5A), 120W
Ondulation et bruit : 480mV
Réglage de la tension : 47.2–48.8V
Entrée : 100-240 VAC, 47-63 Hz
Courant d'entrée: 2.25A @115V / 1.3A @230V
Efficacité: 86 %
Protection : OLP / OVP / SCP
Taille: 40 × 125,2 × 113,5 mm

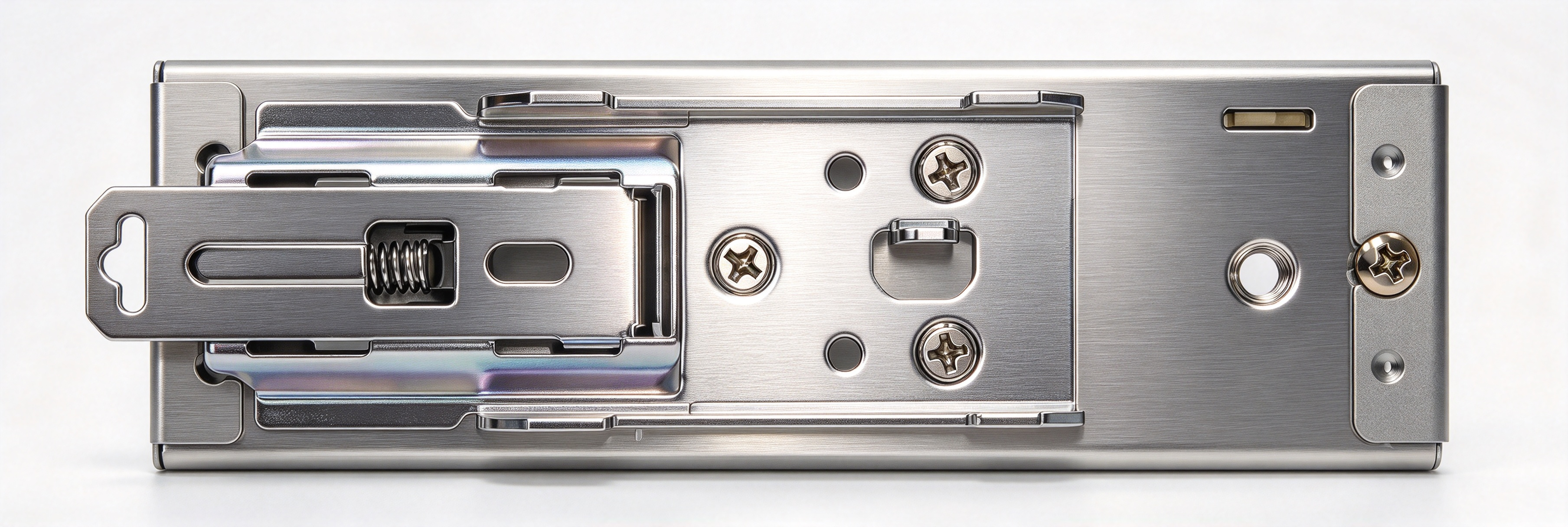

Montage : rail DIN

Envoyer une demande par e-mailsales@maxsol-tech.com

Fiche techniqueTélécharger Voir

Spécifications

Sortie

Modèle

IPD-120W-48V

Tension continue

48V

Courant nominal

2.5A

Plage de courant

0-2.5A

Puissance nominale

120W

ONDULATION ET BRUIT

480mV

Plage de réglage de la tension

47,2~48,8V

TOLÉRANCE DE VOLTAGE Note 3

±2.0％

Régulation de ligne

±0.5%

Régulation de la charge

±1%

Temps de démarrage

≤1000ms/230VAC (charge totale)

≤2000ms/115VAC (charge totale)

Temps de maintien (typ.)

30ms/230VAC (charge totale)

Entrée

Plage de tension

100-240VAC

Plage de fréquences (Hz)

47~63Hz

Efficacité (typ.)

86%

Courant alternatif(typ.)

1A Max 220VAC

2A Max 110VAC

Courant d’appel (typ.)

Début à froid <50A/230VAC

Courant de fuite

<0,75mA/240VAC

Protection

Protection contre les courts-circuits

Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie

Protection contre les surcharges

110% ~150% de la puissance de sortie nominale

Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie

État

Température de fonctionnement(°C): -10℃ – +45℃
Température de fonctionnement(°C): 20% – 90% HR, non condensé
Température et humidité de stockage: 20°C – +85°C, 10 % – 95 % HR, non condensé
Coefficient de température: ±0.3‰（ 0 – 50℃ ）
Résistance aux vibrations: 10-500Hz, 2g, 10 minutes/cycle, 60 minutes chacune pour les axes X, Y et Z

Norme de sécurité

Tension de tenue (VAC): I/P-O/P:1,5KVAC,I/P-FG:0,5KVAC,OP-FG:0,5KVAC 60S
Norme de sécurité de référence: Conçu selon les normes EN/UL60950-1 et GB4943
Résistance d’isolement: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25°C

Paquet

Taille du produit: 40*125.2*113,5(mm)(W*H*D)
Poids: 0,4 kg
