IP65 et IK10 : choisir un coffret de vidéosurveillance

Un coffret CCTV extérieur IP65 IK10 répond à deux besoins distincts : l’indice IP65 concerne la protection contre la poussière et les projections d’eau, tandis que l’indice IK10 renseigne sur la résistance aux chocs mécaniques. Pour une caméra, un switch PoE, une alimentation, une batterie ou un équipement radio installé dehors, les deux critères peuvent être nécessaires, mais ils ne suffisent pas à eux seuls pour choisir.

Le bon coffret doit également laisser assez de place aux câbles et aux rayons de courbure, convenir à son support de pose, préserver les entrées de câbles et permettre la dissipation de la chaleur. Un indice élevé sur la fiche technique ne compense pas une installation trop serrée, des presse-étoupes inadaptés ou une porte difficile à entretenir.

Les indices IP et IK répondent à deux questions différentes

L’indice IP (« Ingress Protection ») décrit le niveau de protection apporté par l’enveloppe contre la pénétration de corps solides et d’eau. L’indice IK décrit sa résistance aux impacts mécaniques externes. Ils sont complémentaires, sans être interchangeables.

Un coffret IP65 IK10 n’est donc pas « deux fois plus étanche » qu’un modèle portant une seule de ces mentions : il combine deux caractéristiques évaluées selon des critères différents.

Indice	Ce qu’il évalue	Ce que cela signifie en pratique pour un coffret CCTV
IP65	Poussière et eau	Le premier chiffre 6 indique une protection contre la poussière ; le second chiffre 5 concerne les jets d’eau.
IK10	Chocs mécaniques	L’enveloppe est conçue pour résister à un niveau de choc supérieur à celui d’un coffret IK09.
IP65 seul	Protection contre l’eau et la poussière	Ne donne aucune indication sur la résistance aux coups, au vandalisme ou aux manipulations accidentelles.
IK10 seul	Résistance aux impacts	Ne confirme pas la protection contre l’eau, les poussières ou l’état des passages de câbles.

Ce que couvre réellement un indice IP65

Pour un coffret installé sur une façade, un poteau ou une structure extérieure, IP65 est souvent pertinent face aux poussières et aux jets d’eau. Il ne faut toutefois pas l’assimiler à une protection contre l’immersion, l’inondation, une stagnation prolongée d’eau ou toute condition météo imaginable.

L’indice annoncé dépend aussi de la configuration d’installation. Une porte mal fermée, un joint détérioré, un perçage non obturé ou un presse-étoupe incompatible peuvent dégrader la protection effective de l’ensemble. Il faut donc vérifier le coffret avec ses accessoires de câblage et son mode de fixation réels, pas seulement son indice théorique.

Ce qu’apporte IK10 dans un projet de vidéosurveillance

IK10 est utile lorsque le coffret est accessible depuis le sol, placé dans une zone de passage, sur un parking, près d’un portail ou sur un support exposé aux heurts. La classification IK10 correspond conventionnellement à une énergie d’impact de 20 joules.

Cet indice ne remplace pas une stratégie de sûreté. Il ne protège pas nécessairement les charnières, les vis apparentes, le verrouillage, les câbles sortants ou le support de fixation contre le sabotage. Dans une zone sensible, examinez également l’orientation du coffret, sa hauteur de pose, l’accessibilité du capot et la protection mécanique des cheminements de câbles.

Mesurer l’équipement et l’espace nécessaire aux câbles

Le choix d’un coffret ne doit pas partir uniquement de ses dimensions extérieures. Il doit tenir compte de l’encombrement des appareils, des dégagements nécessaires et du volume occupé par le câblage une fois les raccordements terminés.

Commencez par dresser la liste complète des éléments qui seront réellement installés :

switch PoE ou injecteurs PoE ;
alimentation secteur, convertisseur ou protections électriques ;
borniers, répartiteurs, connecteurs et rails de montage ;
batterie éventuelle et son système de maintien ;
contrôleur, modem, routeur ou passerelle réseau ;
réserve de câble pour les raccordements et les opérations de maintenance ;
presse-étoupes, conducteurs de terre et accessoires de fixation internes.

Ne raisonnez pas uniquement en largeur et hauteur

La profondeur est souvent le point oublié. Un câble Ethernet, un câble d’alimentation ou un câble de fibre n’occupe pas seulement la place de son connecteur : il impose un rayon de courbure. Une porte peut sembler fermer à vide, puis appuyer sur les cordons une fois le coffret équipé.

Prévoyez un espace suffisant devant les borniers, les alimentations et les ports réseau. Il doit être possible de retirer un appareil ou de contrôler un raccordement sans devoir déposer tout le câblage. Cette marge est particulièrement importante dans les coffrets installés en hauteur ou sur poteau, où chaque intervention prend plus de temps.

Ajoutez une marge pour les évolutions du système

Un coffret exactement dimensionné pour l’installation initiale devient vite contraignant lorsqu’il faut ajouter une caméra, remplacer un switch ou intégrer une protection complémentaire. Une marge raisonnable aide à organiser les conducteurs, réduit le risque de pincement et facilite les futurs travaux.

Les dimensions seules ne permettent pas de déduire le volume intérieur réellement disponible. Demandez ou vérifiez l’emplacement des parois, du fond de coffret, des dispositifs de montage, de la porte et des accessoires prévus avant de finaliser le calepinage.

Comparer les options de coffret en acier et en ABS

Le matériau doit être choisi selon l’exposition, le niveau de risque mécanique, le poids acceptable sur le support, le type d’équipement interne et les contraintes de maintenance. L’acier galvanisé et l’ABS ne répondent pas exactement aux mêmes priorités.

Critère de choix	Coffret en acier galvanisé peint par poudre	Coffret en ABS
Résistance mécanique recherchée	Solution à considérer lorsque le risque de choc est important	À évaluer selon l’indice IK du modèle et l’emplacement
Masse et manutention	Généralement plus lourd	Généralement plus léger
Mise à la terre	À prévoir selon la conception et les équipements installés	Les besoins concernent surtout les appareils et protections internes
Usages de distribution ou de commande	Adapté selon l’aménagement interne choisi	Couramment envisagé pour jonction, distribution, batterie, contrôle ou supervision selon le modèle
Critère décisif	Robustesse de l’enveloppe et méthode de montage	Simplicité de manipulation, environnement et besoin de résistance aux impacts

Deux options acier IP65 IK10 pour les installations exposées

Le coffret industriel extérieur IB542 IP65 IK10 mesure 500 × 400 × 200 mm. Il est réalisé en acier galvanisé de 1,2 mm avec revêtement en poudre et peut être monté au mur ou sur poteau. Son format mérite d’être comparé au gabarit complet des équipements, surtout si des appareils profonds ou une réserve de câble importante sont prévus.

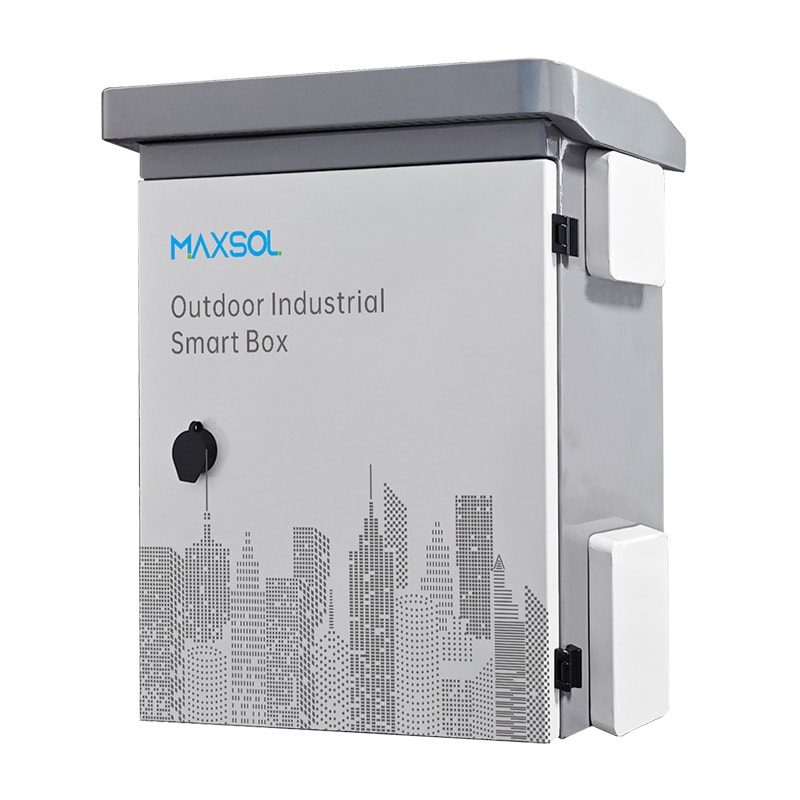

Pour un projet nécessitant davantage de volume, le coffret industriel extérieur IB552 IP65 IK10 mesure 550 × 450 × 280 mm. Il utilise le même matériau documenté, avec une épaisseur de 1,2 mm et un revêtement en poudre ; les options de pose murale ou sur poteau sont également prévues. Ses dimensions plus généreuses peuvent faciliter l’organisation d’un ensemble associant réseau, alimentation et raccordements, sous réserve de valider l’implantation intérieure.

Dans les deux cas, IP65 et IK10 décrivent les performances déclarées du coffret. Ils ne déterminent pas automatiquement la résistance du poteau, des pattes de fixation, des câbles exposés ou des appareils placés à l’intérieur.

Une alternative ABS IP65 IK09

Le coffret de distribution plastique IP652 mesure 600 × 500 × 220 mm. Son boîtier ABS de 4 mm est documenté avec une protection IP65 et une résistance aux impacts IK09. Il est indiqué pour des usages de jonction, distribution, batterie, contrôle et supervision.

Ce modèle offre une surface utile différente des coffrets acier, mais son indice IK09 est distinct d’IK10. Il ne faut pas considérer les deux niveaux comme équivalents lorsqu’un cahier des charges impose explicitement IK10 ou lorsque le risque de choc est un critère prépondérant. Vérifiez aussi l’implantation des appareils et les besoins de mise à la terre de l’installation complète.

Prévoir une pose murale ou sur poteau

Le support conditionne la stabilité, l’accessibilité et la durée de vie pratique du coffret. Avant de choisir son format, déterminez l’emplacement des équipements, l’arrivée des câbles et le sens d’ouverture de la porte.

Pose murale : privilégier un support stable et accessible

Une pose murale est adaptée lorsque le mur ou la structure peut reprendre le poids du coffret équipé. La fixation doit être réalisée avec des éléments adaptés au matériau support : béton, maçonnerie creuse, métal, bois ou panneau technique n’offrent pas la même résistance.

Vérifiez notamment :

l’absence de conflit avec une porte, un portail ou un cheminement ;
la possibilité d’ouvrir entièrement le coffret ;
la hauteur de travail pour l’installation et le dépannage ;
la protection des câbles avant leur arrivée au coffret ;
l’écoulement de l’eau autour de l’emplacement ;
la distance entre le coffret et les caméras, points d’accès ou équipements réseau.

Évitez de fixer un coffret sur une paroi fragile ou déformable sans renfort approprié. Le mouvement répété du support peut solliciter les fixations, les passages de câbles et les raccordements internes.

Pose sur poteau : vérifier le diamètre, la structure et l’exposition

Un poteau libère la pose de la présence d’un mur, mais expose souvent davantage le coffret aux vibrations, aux chocs et aux intempéries. Il faut confirmer la compatibilité entre le système de montage, la géométrie du poteau et le poids total du coffret équipé.

La pose sur poteau demande une attention particulière à trois points :

La hauteur de pose : elle doit limiter les chocs accidentels tout en laissant l’accès possible au personnel autorisé.
L’orientation : évitez de placer la porte face à une zone où elle ne pourra pas s’ouvrir ou sera soumise à des contraintes répétées.
Le parcours des câbles : prévoyez une descente ou remontée protégée, sans traction permanente sur les presse-étoupes.

Pour les installations de vidéosurveillance, le coffret doit aussi rester accessible sans gêner le champ de vision des caméras ni créer un point d’appui facile à escalader.

Entrées de câbles, mise à la terre, refroidissement et maintenance

Un coffret IP65 IK10 ne produit ses effets que si chaque détail d’installation préserve l’intégrité de l’enveloppe. Les entrées de câbles, la gestion thermique et la maintenance font partie du choix, et non des finitions à régler après la pose.

Dimensionner et positionner les entrées de câbles

Chaque entrée de câble doit être adaptée au diamètre extérieur, à la nature du câble et au niveau de protection recherché. Utilisez des presse-étoupes appropriés, serrez-les conformément aux préconisations de leur fabricant et obturez toute ouverture inutilisée avec des accessoires compatibles.

Erreurs fréquentes à éviter :

percer le coffret avant d’avoir défini le plan de câblage ;
utiliser un presse-étoupe trop grand ou trop petit ;
faire entrer plusieurs câbles dans un passage conçu pour un seul ;
laisser une entrée inutilisée sans bouchon adapté ;
créer un point bas où l’eau peut cheminer vers le coffret ;
tendre les câbles au point de transmettre leur effort aux bornes internes.

Séparez autant que possible les circuits de puissance et les liaisons de données. Cette organisation facilite le dépannage et peut réduire les risques de désordre ou d’interférences selon la conception du système.

Prévoir la mise à la terre dès la conception

La mise à la terre dépend de la nature du coffret, des équipements installés, de l’alimentation et des protections retenues. Dans un coffret métallique, la continuité de terre de l’enveloppe et de la porte éventuelle doit être étudiée par une personne compétente, en cohérence avec l’installation électrique du site.

Ne supposez pas qu’un coffret en ABS dispense de toute réflexion sur la protection électrique : alimentations, parafoudres, équipements réseau et câbles extérieurs peuvent imposer leurs propres exigences. Les conducteurs de protection doivent être suffisamment longs pour permettre l’ouverture et la maintenance, sans être exposés à l’arrachement.

Gérer la chaleur sans compromettre l’indice IP

Un coffret fermé limite les échanges d’air. La chaleur produite par un switch PoE, une alimentation, un convertisseur ou une batterie peut s’accumuler, particulièrement lorsque le coffret reçoit le soleil ou contient plusieurs sources de dissipation.

Avant d’ajouter une ventilation, calculez ou faites évaluer le bilan thermique de l’ensemble : puissance dissipée, température ambiante attendue, exposition solaire, volume disponible, disposition des appareils et circulation d’air interne. Percer une ouverture de ventilation sans dispositif conçu pour préserver le niveau de protection peut annuler le bénéfice d’un coffret IP65.

Des mesures simples aident souvent : éviter le surdimensionnement de puissance, espacer les appareils qui chauffent, ne pas obstruer les dégagements prévus par leurs fabricants et choisir un emplacement moins exposé au rayonnement direct lorsque le projet le permet.

Organiser des contrôles de maintenance

Une inspection périodique réduit le risque que de petits défauts deviennent une panne : joint encrassé, presse-étoupe desserré, condensation, câble abîmé, corrosion de fixation ou porte mal alignée.

À chaque contrôle, vérifiez au minimum :

la fermeture complète de la porte et l’état du joint ;
l’absence d’eau, de poussière excessive ou de condensation ;
le serrage et l’état des entrées de câbles ;
l’absence de frottement ou de pincement des conducteurs ;
l’état des fixations murales ou de poteau ;
la température et le dégagement autour des équipements actifs ;
la lisibilité des étiquettes de circuits et de câbles.

Checklist de sélection d’un coffret CCTV extérieur

Utilisez cette checklist avant de commander ou d’installer un coffret extérieur :

Le choix d’un coffret CCTV extérieur ne se résume donc pas à opposer IP65 et IK10 : IP65 traite l’entrée de poussière et d’eau, IK10 traite les chocs. Comparez ensuite les modèles Maxsol selon le nombre de ports, la charge, les distances de câbles, l’alimentation, l’environnement d’installation et les besoins de gestion de votre projet.
