Batterie LiFePO4 pour vidéosurveillance solaire 24 h/24

Pour assurer une vidéosurveillance solaire 24 h/24, une batterie LiFePO4 doit être dimensionnée à partir de la consommation réelle de l’ensemble du site, et non de la seule caméra. La charge peut inclure un switch PoE, un pont radio, un routeur, des injecteurs, des convertisseurs et, selon l’architecture, un équipement d’enregistrement.

Une batterie LiFePO4 pour vidéosurveillance solaire convient lorsque son énergie réellement exploitable couvre les périodes sans production solaire tout en laissant une marge de sécurité. En France, le calcul doit notamment tenir compte des journées courtes, de l’ensoleillement irrégulier et des épisodes nuageux hivernaux. Une batterie plus grande ne compense pas, à elle seule, un panneau sous-dimensionné ou une consommation mal mesurée.

Pourquoi la chimie de batterie compte

Dans un système de vidéosurveillance isolé, la batterie est l’élément qui maintient l’alimentation entre deux périodes de production photovoltaïque. La technologie LiFePO4 est couramment retenue pour les installations solaires fixes car elle associe une tension nominale stable, une bonne aptitude aux usages cycliques et une intégration fréquente dans des solutions basse tension.

Toutefois, choisir une batterie LiFePO4 ne suffit pas à garantir le fonctionnement continu d’une caméra solaire. Le comportement du système dépend aussi :

de l’énergie produite par le panneau solaire au fil des saisons ;
du rendement du régulateur de charge et des conversions de tension ;
de la puissance réellement tirée par les appareils, de jour comme de nuit ;
des pointes de consommation, par exemple à l’allumage d’un équipement réseau ;
de la température dans le coffret ;
des limites de charge et de décharge fixées par le système de protection de la batterie.

Pour un site CCTV, l’avantage pratique d’une architecture en LiFePO4 réside dans la possibilité de concevoir un ensemble batterie, régulation et distribution DC cohérent. Mais l’intégrateur doit confirmer la tension de service, le courant maximal requis et les connecteurs de chaque équipement. Une caméra alimentée en PoE n’est pas directement équivalente à une caméra raccordée en 12 V : il faut compter la consommation du switch ou de l’injecteur, ainsi que ses pertes.

Le piège du calcul basé sur la puissance indiquée sur la caméra

La fiche d’une caméra fournit souvent une puissance maximale. Cette valeur est utile, mais elle ne représente pas nécessairement la consommation moyenne quotidienne. La puissance peut varier selon l’éclairage infrarouge, le chauffage, le moteur PTZ, l’encodage, le trafic réseau ou la température.

À l’inverse, bâtir le dimensionnement sur une consommation moyenne trop optimiste expose le site à des coupures durant une longue nuit ou plusieurs jours couverts. La bonne méthode consiste à relever la puissance effective de chaque sous-ensemble, puis à ajouter une marge raisonnée pour les pertes et les usages variables.

Capacité nominale et énergie réellement utilisable

La capacité d’une batterie est souvent exprimée en ampères-heures (Ah), tandis que l’énergie disponible s’exprime en wattheures (Wh). Pour évaluer l’autonomie, les Wh constituent généralement l’indicateur le plus parlant, car ils relient directement la réserve de batterie à la consommation en watts.

La relation de base est :

Énergie nominale (Wh) = tension nominale (V) × capacité (Ah)

Par exemple, une batterie de 12,8 V et 60 Ah représente une énergie nominale de 768 Wh. Cette énergie nominale n’est pas automatiquement l’énergie livrée à la charge. Le dimensionnement doit préserver une réserve, car l’énergie effectivement utilisable dépend notamment :

du seuil de coupure de décharge ;
de la stratégie de protection et du BMS ;
des pertes dans les câbles, convertisseurs DC/DC et équipements PoE ;
de la température ;
du vieillissement naturel de la batterie ;
de la marge d’autonomie décidée pour le projet.

Il est donc préférable de parler d’énergie de conception plutôt que d’annoncer une durée de fonctionnement fixe. Une batterie de 768 Wh n’alimentera pas tous les sites pendant le même nombre d’heures : une caméra fixe basse consommation et une tête PTZ avec liaison radio ne présentent pas le même profil énergétique.

Une méthode simple pour estimer le besoin quotidien

Listez toutes les charges permanentes : caméra(s), switch PoE, CPE radio, routeur, convertisseur, enregistreur éventuel.
Relevez ou mesurez leur puissance moyenne en watts, sans oublier les accessoires.
Calculez l’énergie quotidienne : puissance moyenne totale × 24 heures.
Ajoutez les pertes liées à la distribution et à la conversion.
Définissez une autonomie cible correspondant au risque acceptable pendant les périodes peu ensoleillées.
Vérifiez la recharge : le solaire doit pouvoir restaurer l’énergie consommée, et non seulement maintenir le système lors d’une journée favorable.

À titre de formule :

Capacité énergétique à prévoir ≈ consommation quotidienne × nombre de jours d’autonomie + marge de pertes et de réserve

Cette formule donne une direction de travail. Le résultat final doit être ajusté à l’orientation des panneaux, aux ombrages, au mois le moins favorable et au comportement réel des équipements.

Planifier l’autonomie et la recharge solaire

L’autonomie désigne le temps pendant lequel le système peut fonctionner sans apport solaire suffisant. Pour une surveillance 24/7, elle doit être définie avant de choisir la batterie. Une installation qui tient une nuit claire peut être insuffisante après plusieurs journées couvertes.

En France, une étude sérieuse ne se limite pas à la production estivale. L’angle du soleil, la durée des journées et la couverture nuageuse réduisent la production disponible à certaines périodes. Un site situé en zone boisée, avec un mât partiellement ombragé en hiver, mérite une analyse particulièrement prudente.

Dimensionner le solaire avec la batterie, pas séparément

La batterie stocke l’énergie ; le panneau et le régulateur doivent être capables de la reconstituer. Une réserve importante peut retarder une coupure, mais une succession de déficits journaliers finira par la vider si la recharge reste insuffisante.

Pour vérifier le couple panneau-batterie, posez les questions suivantes :

Quelle énergie le système consomme-t-il chaque jour en conditions normales ?
Quelle production solaire prudente peut être retenue pour la période la moins favorable ?
La puissance photovoltaïque couvre-t-elle la charge quotidienne et une part de recharge ?
Le régulateur est-il adapté à la tension et au courant du champ photovoltaïque ?
Le système limite-t-il les charges non essentielles lorsque le niveau de batterie devient bas ?
La batterie peut-elle se recharger correctement après une période d’autonomie prolongée ?

Le contrôleur de charge est un point central. Par exemple, la documentation du système CS6030 indique un contrôle MPPT ; cela décrit son mode de régulation, mais ne dispense pas de vérifier le bilan énergétique complet du site et les réglages applicables au projet.

Ne pas oublier les consommations nocturnes

Une caméra peut consommer davantage la nuit lorsque les LED infrarouges, l’éclairage auxiliaire, le chauffage ou certaines fonctions de vision améliorée entrent en service. Or, la nuit est précisément la période où la batterie alimente seule le site.

Dans le calcul, distinguez si possible :

le profil de consommation diurne ;
le profil nocturne ;
les pointes liées aux mouvements PTZ ou à l’activation d’illuminateurs ;
la consommation radio variable selon la qualité de liaison ;
les équipements installés dans le coffret, parfois oubliés dans le bilan.

Cette distinction évite de dimensionner une batterie sur une moyenne de 24 heures qui masque une charge nocturne élevée.

Température, protection et supervision

La température affecte à la fois la capacité disponible et les conditions de charge d’une batterie. Dans une armoire extérieure, la chaleur accumulée en plein soleil, le gel, la condensation et les écarts rapides de température constituent des risques de conception à traiter dès l’implantation.

Le comportement de charge à basse température doit être confirmé dans la documentation de la batterie et du système retenu. Il ne faut pas supposer qu’une protection thermique, une fonction de chauffage ou une autorisation de charge sous une température donnée est présente sans validation explicite du produit.

Concevoir le coffret pour les conditions réelles du site

Une batterie correctement dimensionnée peut être compromise par un coffret mal implanté. Vérifiez notamment :

l’exposition directe du coffret au soleil ;
la ventilation ou la dissipation thermique prévue ;
l’étanchéité, sans créer de piège à condensation ;
la protection des passages de câbles ;
la distance entre batterie et charges, qui influence les chutes de tension ;
l’accessibilité pour les contrôles et la maintenance.

Le cheminement des câbles doit aussi être étudié. Une liaison longue en basse tension peut générer des pertes significatives, particulièrement lorsque le courant augmente. Selon l’architecture, il peut être préférable de rapprocher la source d’énergie du switch ou de redistribuer l’alimentation avec une tension plus appropriée, sous réserve de compatibilité des appareils.

Protection électrique : à vérifier équipement par équipement

Un système solaire CCTV doit prévoir une protection adaptée contre les courts-circuits, les surintensités, les inversions de polarité et les surtensions. En extérieur, la protection contre les surtensions liées aux câbles longs et aux phénomènes atmosphériques est un sujet distinct de la capacité batterie.

Ne présumez pas qu’une batterie ou un coffret intègre toutes les protections nécessaires. Demandez les schémas de raccordement, les limites de courant, les fusibles ou disjoncteurs préconisés, les protections de ligne PoE et les règles de mise à la terre applicables au projet.

Un suivi simple évite des diagnostics tardifs

La supervision aide à repérer un déséquilibre avant l’arrêt complet du site. Les données utiles sont généralement :

tension et état de charge de la batterie ;
courant de charge solaire ;
courant ou puissance consommée ;
alertes de coupure basse tension ;
température dans le coffret ;
état de la liaison réseau et disponibilité des caméras.

Les fonctionnalités exactes de télémétrie, d’alarme ou de communication doivent être confirmées pour le matériel sélectionné. Si la supervision de batterie n’est pas disponible, une surveillance de la tension et de la disponibilité réseau reste une base utile, à interpréter avec prudence.

Comparer les capacités LiFePO4 approuvées

Les quatre systèmes ci-dessous reposent sur une batterie LiFePO4 12,8 V. Leurs capacités nominales diffèrent ; elles ne permettent pas, à elles seules, de déduire une autonomie universelle. Le tableau sert à comparer la réserve énergétique nominale avant de la confronter à la charge réelle et au scénario de recharge.

Système	Batterie documentée	Énergie nominale documentée	À retenir pour le dimensionnement
Système solaire CS6030, 30 Ah et 384 Wh	12,8 V, 30 Ah LiFePO4	384 Wh	Point de départ pour une charge mesurée et une autonomie calculée. La documentation indique également un contrôle MPPT.
Système solaire CS8040, 45 Ah et 576 Wh	12,8 V, 45 Ah LiFePO4	576 Wh	Offre 192 Wh nominaux de plus que la version 384 Wh ; vérifiez que la recharge solaire reste adaptée.

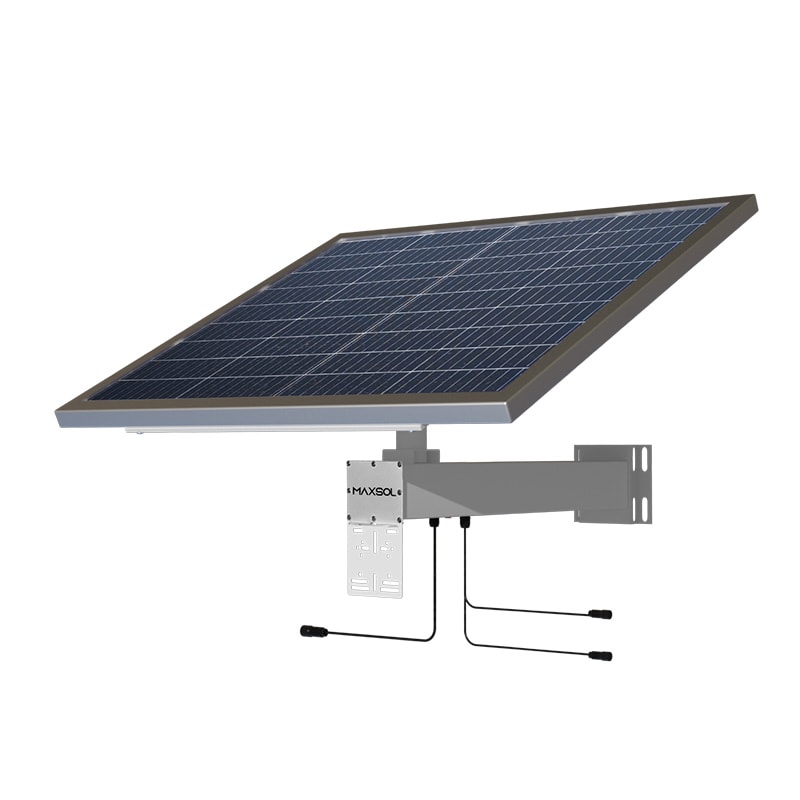

Système solaire CS12060, 60 Ah et 768 Wh	12,8 V, 60 Ah LiFePO4	768 Wh	Réserve nominale supérieure pour un bilan de consommation qui le justifie, sans extrapoler une durée de service.
Système solaire CS200100, 100 Ah et 1280 Wh	12,8 V, 100 Ah LiFePO4	1280 Wh	Capacité nominale la plus élevée de cette comparaison ; à évaluer avec les contraintes d’implantation et de recharge.

Une différence de capacité augmente la réserve nominale, mais elle ne remplace pas le contrôle de quatre paramètres : consommation 24 h/24, production saisonnière, pertes de conversion et réserve minimale. Il faut également s’assurer que les dimensions, le poids, les branchements et le courant de la solution envisagée correspondent aux contraintes du coffret et de l’installation.

Questions à vérifier avec le concepteur du système

Avant de valider une batterie LiFePO4 pour un système de CCTV solaire, demandez un bilan électrique documenté. Les questions suivantes permettent de comparer des propositions sur des bases concrètes.

Charges et distribution électrique

Quelle est la consommation moyenne et maximale de chaque caméra ?
Les fonctions infrarouges, PTZ, chauffage ou éclairage modifient-elles la charge nocturne ?
Quel est le budget PoE total du switch, et non seulement celui des ports utilisés aujourd’hui ?
Quels équipements réseau, radio ou convertisseurs doivent rester actifs en permanence ?
Quelle tension arrive réellement à chaque équipement après les pertes de câble ?

Autonomie et recharge

Quelle autonomie cible a été retenue, et pour quel scénario météo ?
Quelle marge de réserve reste disponible avant l’arrêt de protection ?
Quelle hypothèse de production solaire est utilisée durant la période la moins favorable ?
Quelle durée de recharge est estimée après une période de faible production ?
L’orientation, l’inclinaison et les ombrages du panneau ont-ils été relevés sur site ?

Environnement, sécurité et exploitation

Quelles plages de fonctionnement et de charge sont spécifiées pour la batterie ?
Quelles protections sont prévues côté panneau, batterie, distribution DC, PoE et réseau ?
Comment le coffret limite-t-il la surchauffe, l’humidité et la condensation ?
Quelles mesures ou alertes sont disponibles pour suivre l’état énergétique du site ?
Qui vérifiera les paramètres après mise en service, notamment après la première période hivernale ?

Erreurs fréquentes à éviter

La première erreur consiste à choisir la batterie d’après le nombre de caméras. Deux caméras peuvent avoir des besoins très différents selon leur alimentation, leur éclairage et l’infrastructure réseau associée.

La seconde consiste à confondre puissance de panneau et capacité de batterie. Les watts du panneau indiquent une puissance de production dans certaines conditions ; les wattheures de la batterie représentent une réserve énergétique nominale. Les deux dimensions doivent être étudiées ensemble.

Enfin, évitez de baser l’étude sur une journée très ensoleillée ou sur une autonomie théorique sans pertes. Une conception robuste documente ses hypothèses et prévoit comment vérifier les données réelles une fois l’installation en service.

Une fois le bilan établi, comparez les modèles Maxsol liés ci-dessus selon le nombre de ports, la charge, la distance de câblage, les besoins d’alimentation, l’environnement d’installation et les exigences de supervision de votre projet.
