Réseau PoE solaire autonome pour caméras et radio

Un réseau PoE solaire hors réseau destiné à la vidéosurveillance ne se résume pas à additionner un panneau, une batterie et quelques caméras IP. Pour viser une disponibilité continue, il faut définir les services prioritaires, alimenter chaque équipement à la bonne tension, compter les charges simultanées, dimensionner aussi la liaison de collecte et vérifier le comportement de l’installation après une coupure.

La bonne méthode consiste à concevoir ensemble les flux réseau et la chaîne d’énergie. Une autonomie calculée sur la seule capacité nominale de la batterie, ou un budget PoE fondé sur la consommation moyenne des caméras, ne suffit pas à garantir un fonctionnement 24 h/24.

Définir les services réseau et les objectifs de disponibilité

Commencez par lister ce que le site doit réellement assurer. Les besoins d’un portail agricole, d’un chantier isolé ou d’un dépôt sans raccordement ne sont pas identiques, même si chaque installation comporte quatre caméras et un pont radio.

Pour chaque service, documentez :

les heures de fonctionnement attendues ;
la durée maximale d’interruption acceptable ;
le besoin d’enregistrement local pendant la perte du backhaul ;
le nombre de flux vidéo simultanés ;
la nécessité d’un accès distant permanent ;
les équipements pouvant être arrêtés en mode énergie dégradée ;
la procédure de reprise après décharge ou mise en protection.

Une architecture dite « 24/7 » doit être traitée comme un objectif de conception, et non comme une garantie intrinsèque du matériel. La disponibilité réelle dépend du rayonnement solaire du site, de la saison, de l’orientation du panneau, de la température, de l’état de charge, des pertes de conversion, de la consommation nocturne et de la stratégie de délestage.

Service	Priorité indicative	Comportement en cas d’énergie limitée
Caméra couvrant l’accès principal	Critique	Maintien aussi longtemps que possible
Enregistrement local	Critique	Maintien si la capacité de stockage et l’alimentation le permettent
Liaison radio principale	Élevée	Maintien pour conserver l’accès distant
Caméras secondaires	Moyenne	Arrêt progressif possible
Point d’accès de maintenance	Faible	Activation uniquement à la demande
Éclairage ou équipement auxiliaire	À définir	Généralement délestable avant la vidéosurveillance

Cette hiérarchie doit être approuvée avant le dimensionnement. Sans elle, le système risque de couper tous les services simultanément alors qu’une réduction contrôlée des charges aurait pu préserver la surveillance essentielle.

Dessiner la topologie des caméras, de la radio et du backhaul

Le schéma doit montrer les chemins d’énergie aussi clairement que les chemins de données. Une topologie type peut être décrite ainsi :

panneau photovoltaïque vers contrôleur de charge ;
contrôleur vers batterie compatible ;
batterie ou sortie contrôlée vers switch PoE, avec tension adaptée ;
switch vers caméras IP et radio de collecte ;
pont radio vers un second site ;
radio distante vers routeur, switch, enregistreur ou réseau d’exploitation.

Le deuxième côté du pont radio ne doit pas être oublié. Une liaison sans fil exige normalement un équipement alimenté aux deux extrémités. Le site distant peut utiliser le secteur, une alimentation secourue ou sa propre installation solaire, mais cette source fait partie de la disponibilité de bout en bout.

Exemple de topologie à plusieurs équipements

À titre d’hypothèse de conception, et non de performance mesurée :

quatre caméras IP PoE sur le site solaire ;
une radio directionnelle utilisée pour le backhaul ;
un switch PoE central ;
un enregistreur situé sur le site distant ;
une caméra prioritaire et trois caméras délestables ;
un accès de maintenance activé seulement lors des interventions.

Une radio telle que le CPE sans fil 5,8 GHz Maxsol CPE295 documente une antenne MIMO directionnelle 2 × 2 de 14 dBi, un port LAN Gigabit, une alimentation IEEE 802.3af/at ou 9–48 V CC et une consommation de 6,5 W à pleine charge. Ces caractéristiques servent à établir une présélection, mais ne garantissent ni la distance exploitable ni le débit applicatif sur un site donné.

La portée et le débit réel dépendent notamment :

de la visibilité optique et du dégagement de la zone de Fresnel ;
de l’alignement des antennes ;
des obstacles temporaires ou saisonniers ;
des interférences dans la bande utilisée ;
de la largeur de canal et de la modulation obtenue ;
des règles radio applicables localement ;
du débit utile après prise en compte des protocoles et retransmissions.

Vérifier le débit à transporter

Le débit doit être calculé à partir des réglages réels des caméras, et non de la seule résolution annoncée.

Exemple purement hypothétique : quatre caméras configurées à 4 Mbit/s chacune représentent 16 Mbit/s de vidéo agrégée. Il faut ensuite intégrer les pointes de débit, l’audio éventuel, la signalisation, l’administration, les retransmissions et tout autre trafic. Le lien radio et ses interfaces Ethernet doivent conserver une marge suffisante dans les conditions défavorables retenues pour la recette.

Si l’enregistrement est local, une interruption du backhaul peut être tolérable à condition que les images restent stockées et récupérables. Si l’enregistrement se trouve uniquement au site distant, la liaison radio devient un service critique au même titre que les caméras.

Faire correspondre tensions de batterie, switch et interfaces PoE

La tension est un critère de compatibilité, pas un détail de câblage. Il ne faut jamais relier directement une batterie à un équipement simplement parce que les deux utilisent du courant continu.

Le système solaire Maxsol CS12060 de 120 W et 768 Wh documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, soit 768 Wh nominaux, un contrôleur MPPT et trois sorties 12 V CC. Une interface RS485 est proposée en option.

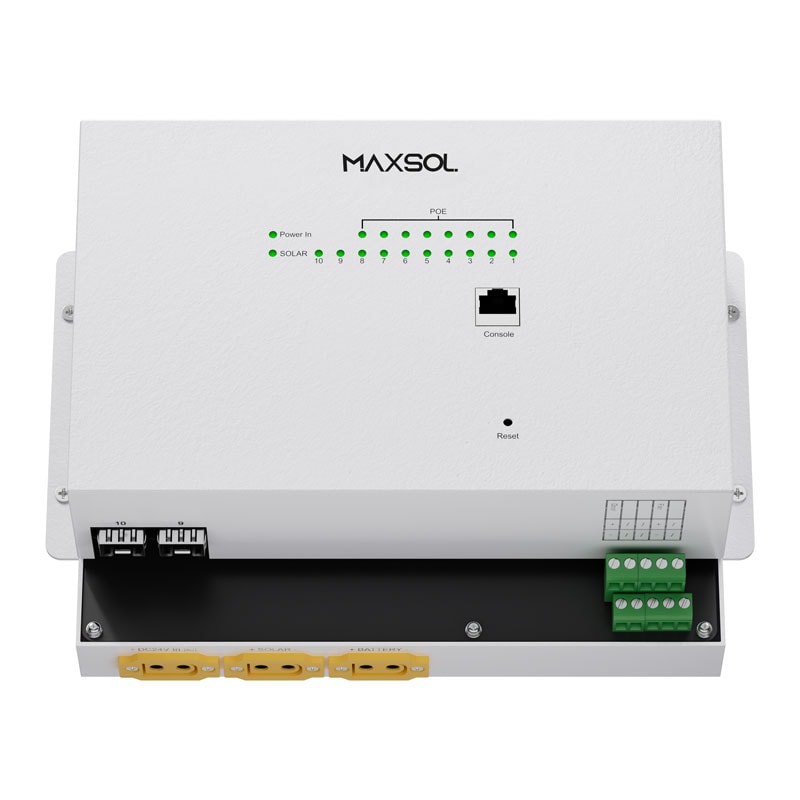

De son côté, le switch PoE industriel solaire administrable IOT2802SFG-S documente huit ports PoE Gigabit, deux ports SFP, un budget PoE de 120 W, la prise en charge de 90 W BT, ainsi que la surveillance du photovoltaïque et de la batterie. Ses entrées photovoltaïque et batterie sont indiquées à 22–29,2 V CC. Les ports 3 et 4 peuvent être configurés en PoE 24 V ou 48 V.

Ces deux produits illustrent donc des architectures possibles, mais ils ne constituent pas un ensemble directement compatible validé. Une batterie de 12,8 V ne doit pas alimenter directement une entrée de switch exigeant 22–29,2 V. Toute conversion ou autre architecture de batterie doit être étudiée avec ses limites de courant, ses protections, son rendement et son comportement au démarrage.

Point à contrôler	Question de conception
Tension nominale de batterie	Correspond-elle à la plage d’entrée du contrôleur et du switch ?
Tension en charge et en décharge	Reste-t-elle dans toutes les limites acceptées ?
Type de PoE par port	Chaque caméra ou radio accepte-t-elle le mode fourni ?
Ports configurables	Le réglage 24 V ou 48 V est-il affecté au bon port ?
Budget PoE global	Couvre-t-il toutes les charges simultanées avec les marges nécessaires ?
Courant de démarrage	Plusieurs équipements peuvent-ils redémarrer en même temps ?
Protection	Fusibles, polarité, surtension et coupure basse tension sont-ils traités ?
Température de charge	Les limites de la batterie et du contrôleur sont-elles respectées ?

Il faut vérifier la fiche technique à jour et la configuration livrée, notamment l’affectation réelle des ports, les limites photovoltaïques en tension, courant et puissance, la compatibilité de la batterie et les températures de charge autorisées.

Calculer les charges simultanées

Le budget PoE doit couvrir le scénario de consommation simultanée le plus exigeant retenu pour la conception. Le sujet est détaillé dans le guide consacré au calcul du budget PoE des caméras de sécurité.

Exemple hypothétique :

Charge	Quantité	Hypothèse unitaire	Charge cumulée
Caméras IP	4	8 W	32 W
Radio CPE295	1	6,5 W documentés à pleine charge	6,5 W
Périphérique auxiliaire	1	3 W	3 W
Total aux équipements			41,5 W

Ce total n’est pas encore la consommation complète du système. Il faut y ajouter la consommation propre du switch, les pertes dans les câbles, le rendement des conversions CC/CC, le contrôleur, les éventuels dispositifs chauffants et les marges de démarrage. Les puissances des caméras et du périphérique dans cet exemple sont de simples hypothèses ; elles doivent être remplacées par les valeurs des appareils sélectionnés.

La capacité nominale de 768 Wh d’une batterie ne représente pas l’énergie effectivement délivrée aux équipements. La profondeur de décharge autorisée, les protections, la température et les pertes réduisent l’énergie utilisable. Il n’existe donc pas d’autonomie universelle déductible de la seule valeur en Wh.

Planifier la supervision, les priorités et la reprise

La supervision utile doit aider à distinguer une panne réseau d’un manque d’énergie. Selon les fonctions disponibles, le système de suivi peut observer :

la tension de la batterie ;
l’état de la source photovoltaïque ;
la disponibilité du switch ;
l’état des ports et des liens ;
la présence des caméras ;
la disponibilité du pont radio ;
la dernière communication reçue ;
les redémarrages ou interruptions récurrents.

Le modèle IOT2802SFG-S documente la surveillance du photovoltaïque et de la batterie. Il convient néanmoins de confirmer les valeurs accessibles, leur mode de consultation et leur intégration éventuelle dans l’outil de supervision retenu.

Un switch administrable peut être préférable lorsqu’il faut segmenter le réseau, surveiller les ports ou appliquer des politiques d’exploitation. Le choix entre les deux catégories est expliqué dans le comparatif switch PoE administrable ou non administrable. Les fonctions précises de redémarrage, d’alerte, de VLAN ou de diagnostic doivent toujours être vérifiées sur la version et la configuration choisies.

Construire un plan de délestage

Un plan simple peut prévoir plusieurs états :

État normal : tous les équipements autorisés fonctionnent.
État préventif : arrêt des services non essentiels.
État dégradé : maintien de la caméra principale, de l’enregistrement critique et, si nécessaire, du backhaul.
État de protection : arrêt contrôlé avant la limite de la batterie.
État de reprise : redémarrage séquencé après retour d’une énergie suffisante.

Le redémarrage séquencé évite qu’un switch, plusieurs caméras et une radio sollicitent tous la source au même instant. Il peut aussi empêcher une boucle de démarrages et d’arrêts lorsque l’énergie disponible se situe juste au seuil de fonctionnement.

Définissez également le comportement acceptable après une panne du backhaul. Les caméras doivent-elles continuer à enregistrer ? Faut-il générer une alarme locale ? Le système doit-il rétablir automatiquement la liaison ou attendre une validation ? Ces réponses influencent le choix du stockage, du switch et de la supervision.

Valider le fonctionnement nocturne et le redémarrage

La recette doit reproduire les états difficiles, pas seulement confirmer que les voyants s’allument en plein soleil. Une séquence de mise en service structurée réduit les défauts intermittents.

Contrôler le câblage hors tension. Vérifier polarité, section, mise à la terre prévue, protections et repérage des ports.
Mesurer les tensions. Confirmer qu’elles restent dans les plages admises par chaque équipement.
Démarrer la chaîne d’énergie seule. Observer le contrôleur et la batterie avant de connecter les charges.
Ajouter les équipements un par un. Relever la consommation du switch, de chaque caméra et de chaque radio dans leurs modes réels.
Appliquer la charge simultanée. Activer vision nocturne, transmission vidéo, radio et fonctions auxiliaires susceptibles de fonctionner ensemble.
Tester le débit. Vérifier plusieurs flux simultanés, la stabilité du backhaul et l’accès à l’enregistrement.
Simuler une perte de liaison. Confirmer le comportement de l’enregistrement et le retour automatique du pont radio.
Tester une période sans production solaire. Observer le fonctionnement sur batterie dans des conditions sûres, sans dépasser les limites prescrites.
Déclencher le scénario de protection prévu. Vérifier quels services sont arrêtés et dans quel ordre.
Tester la reprise. Confirmer que le système redémarre durablement lorsque l’énergie redevient suffisante.
Répéter un redémarrage complet. Une installation peut réussir un démarrage initial tout en échouant après une coupure basse tension.
Consigner les résultats. Enregistrer tensions, consommations, délais de reprise et configuration des ports.

Le test nocturne doit inclure les équipements dont la consommation change dans l’obscurité, notamment les caméras activant un éclairage infrarouge ou un autre mode de nuit. Les valeurs mesurées sur le site doivent remplacer les estimations utilisées pendant l’avant-projet.

L’acceptation d’un redémarrage doit être définie précisément : retour du switch, négociation PoE, disponibilité des caméras, rétablissement du pont radio, reprise de l’enregistrement et restauration de l’accès distant. Un simple retour de l’alimentation ne prouve pas que le service complet est opérationnel.

Liste de contrôle pour la remise et la maintenance

Le dossier remis à l’exploitant doit permettre le diagnostic sans reconstruire toute l’étude.

Documents à remettre

schéma électrique et réseau à jour ;
modèle et fonction de chaque équipement ;
plan d’adressage IP ;
affectation des ports PoE ;
réglages 24 V, 48 V ou PoE négocié ;
budget de puissance avec hypothèses et marges ;
estimation d’autonomie avec conditions de calcul ;
priorités de délestage ;
procédure d’arrêt et de redémarrage ;
paramètres radio et relevé d’alignement ;
emplacement des protections et sectionneurs ;
seuils d’alerte retenus ;
résultats des essais de jour, de nuit et de reprise.

Contrôles périodiques

état mécanique, orientation et propreté du panneau ;
corrosion, humidité et tenue des connecteurs ;
serrage et état des câbles ;
évolution de la tension et de l’énergie disponible ;
journaux d’interruption et de redémarrage ;
stabilité et qualité du lien radio ;
consommation de chaque port ;
espace de stockage et continuité des enregistrements ;
fonctionnement réel du délestage ;
validité des sauvegardes de configuration.

Une hausse progressive des coupures nocturnes ne signifie pas automatiquement que la batterie est défectueuse. Elle peut aussi provenir d’un panneau ombragé, d’une nouvelle charge, d’un changement de configuration vidéo, d’une perte radio entraînant davantage de retransmissions ou d’un rendement de conversion insuffisant.

Les erreurs de conception les plus fréquentes

Évitez en particulier de :

raccorder une batterie 12,8 V à une entrée exigeant 22–29,2 V ;
considérer un kit solaire et un switch comme compatibles sans validation électrique ;
utiliser la capacité nominale en Wh comme énergie intégralement disponible ;
oublier la consommation propre du switch et des convertisseurs ;
compter seulement les charges moyennes, sans vision nocturne ni démarrage simultané ;
dimensionner la radio sur une portée commerciale plutôt que sur une étude de liaison ;
oublier l’alimentation du second côté du backhaul ;
placer toutes les caméras au même niveau de priorité ;
tester uniquement en présence de soleil ;
accepter la recette sans coupure complète ni test de reprise ;
supposer qu’un switch administrable possède automatiquement toutes les fonctions de supervision ou de redémarrage recherchées.

Pour avancer, comparez les modèles Maxsol présentés avec votre nombre de ports, les consommations simultanées, la distance radio, les tensions de batterie, l’environnement extérieur et les fonctions d’administration nécessaires. Validez ensuite chaque interface sur les fiches techniques à jour avant de figer l’architecture.
