Modèle: PS1802FG

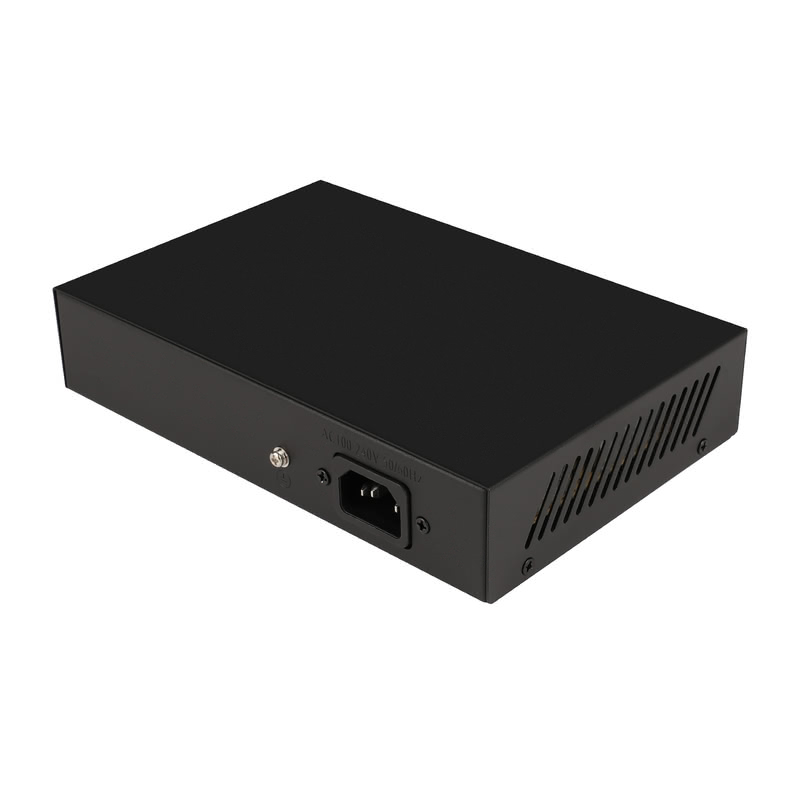

PS1802FG : commutateur Gigabit PoE+, 8 ports, RJ45/SFP
Le commutateur PS1802FG dispose de 8 ports Gigabit PoE+, de 2 liaisons montantes Gigabit RJ45 et d’un logement SFP, avec isolation VLAN, mode Extend et surveillance PoE Watchdog pour les réseaux de vidéosurveillance.
Principales caractéristiques
- 8GE+2GE+1GF commutateur de PoE Gigabit complet
- Les ports 1–8 prennent en charge le PoE IEEE 802.3af/at, jusqu’à 30 W par port
- Prend en charge la fonction watchdog intelligente, le VLAN et le mode Extend
- Alimentation interne 120W inclus
- Prend en charge l’auto-négociation 10/100/1000 Mbit/s et MDI/MDI-X automatique
- Transfert à pleine vitesse sur tous les ports
- Installation sur un bureau, au mur ou dans un rack
Spécifications
Interfaces
- Modèle
- PS1802FG
- Port fixe
8 ports PoE 10/100/1000Base-T/TX (données/alimentation)
2 ports de liaison montante RJ45 10/100/1000Base-T/TX (données)
1 port SFP 10/100/1000Base-T/TX (données)
PoE
- Port POE
- Ports 1–8 : prise en charge PoE
- Fonctionnalité
Le sélecteur DIP configure les fonctions des ports et active leur priorité par défaut.
E : étend la transmission jusqu’à 300 m ; un port est automatiquement limité à 10 Mbit/s, tandis que les autres conservent 100/1000 Mbit/s dans un rayon de 100 m.
V : active l’isolation et le VLAN sur les ports 1 à 8.
D : active l’autorécupération AI-PoE sur les ports 1 à 8 ; PoE Watchdog détecte et corrige automatiquement les pertes de liaison des caméras.
- Protocole de réseau
IEEE802.310BASE-T;IEEE802.3i10Base-T;
IEEE802.3u100Base-TX;
IEEE802.3ab1000Base-T;
IEEE802.3x
- Fonction de port Ethernet
- Détection automatique 10/100Base-T(X) et 10/100/1000Base-T, duplex intégral/semi-duplex et adaptation automatique MDI/MDI-X
- Caractéristiques du port fibre optique
- Port SFP Gigabit (module fibre non inclus, à commander séparément ; options LC monomode/multimode et monofibre/bifibre)
- Mode de transmission
- Stockage et retransmission
Caractéristiques du commutateur
- Capacité de commutation
- 22Gbps
- Mémoire tampon
- 4M
- MAC
- 4K
- Débit de retransmission
- 16.368Mpps
- Transmission sur paire torsadée
10BASE-T : UTP Cat5 (≤300 mètres)
100BASE-TX : UTP Cat5 ou supérieur (≤100 mètres)
1000BASE-T : UTP Cat5 ou supérieur (≤100 mètres)
- Broche d’alimentation
- Par défaut1/2(+),3/6(-);
- Puissance maximale / moyenne par port
- 30W/15.4W
- Puissance totale / tension d’entrée
- 120W
- Consommation d'énergie
En attente: <2W
Charge totale: <120W
Caractéristiques physiques
- Indicateur DEL
Indicateur d’alimentation : PWR (vert)
Indicateur de réseau:1-8(Link/Act)(Vert),9-11(Link/Act)(Vert)
- Alimentation
- Adaptateur de constructionAC100~240V50-60Hz,120W
- Température / humidité de fonctionnement
- -20~+55°C:5%~90%RHnoncondensation
- Température / humidité de stockage
-40~+75°C
5% ~95%RHnoncondensant
- Dimension
- 220*145*45mm
- Poids net / brut
<1kg/ <1,2kg
- Méthode d'installation
- Installation sur un bureau ou au mur
- Protection
IEC61000-4-2 (ESD) : décharge au contact ±8kV, dans l’air ±15kV
IEC61000-4-5 (foudre/surtensions) : alimentation CM±4kV/DM±2kV ; port ±6kV
- Niveau de protection
- IP30
Certification
- Certification
- CE,FCC,RoHS
Contenu de l'emballage
- Commutateur
- 1 pièce
- Cordon d'alimentation
- 1 pièce
- Guide d'installation rapide
- 1 pièce
Interfaces
- Modèle
- PS1802FG
- Port fixe
8 ports PoE 10/100/1000Base-T/TX (données/alimentation)
2 ports de liaison montante RJ45 10/100/1000Base-T/TX (données)
1 port SFP 10/100/1000Base-T/TX (données)
PoE
- Port POE
- Ports 1–8 : prise en charge PoE
- Fonctionnalité
Le sélecteur DIP configure les fonctions des ports et active leur priorité par défaut.
E : étend la transmission jusqu’à 300 m ; un port est automatiquement limité à 10 Mbit/s, tandis que les autres conservent 100/1000 Mbit/s dans un rayon de 100 m.
V : active l’isolation et le VLAN sur les ports 1 à 8.
D : active l’autorécupération AI-PoE sur les ports 1 à 8 ; PoE Watchdog détecte et corrige automatiquement les pertes de liaison des caméras.
- Protocole de réseau
IEEE802.310BASE-T;IEEE802.3i10Base-T;
IEEE802.3u100Base-TX;
IEEE802.3ab1000Base-T;
IEEE802.3x
- Fonction de port Ethernet
- Détection automatique 10/100Base-T(X) et 10/100/1000Base-T, duplex intégral/semi-duplex et adaptation automatique MDI/MDI-X
- Caractéristiques du port fibre optique
- Port SFP Gigabit (module fibre non inclus, à commander séparément ; options LC monomode/multimode et monofibre/bifibre)
- Mode de transmission
- Stockage et retransmission
Caractéristiques du commutateur
- Capacité de commutation
- 22Gbps
- Mémoire tampon
- 4M
- MAC
- 4K
- Débit de retransmission
- 16.368Mpps
- Transmission sur paire torsadée
10BASE-T : UTP Cat5 (≤300 mètres)
100BASE-TX : UTP Cat5 ou supérieur (≤100 mètres)
1000BASE-T : UTP Cat5 ou supérieur (≤100 mètres)
- Broche d’alimentation
- Par défaut1/2(+),3/6(-);
- Puissance maximale / moyenne par port
- 30W/15.4W
- Puissance totale / tension d’entrée
- 120W
- Consommation d'énergie
En attente: <2W
Charge totale: <120W
Caractéristiques physiques
- Indicateur DEL
Indicateur d’alimentation : PWR (vert)
Indicateur de réseau:1-8(Link/Act)(Vert),9-11(Link/Act)(Vert)

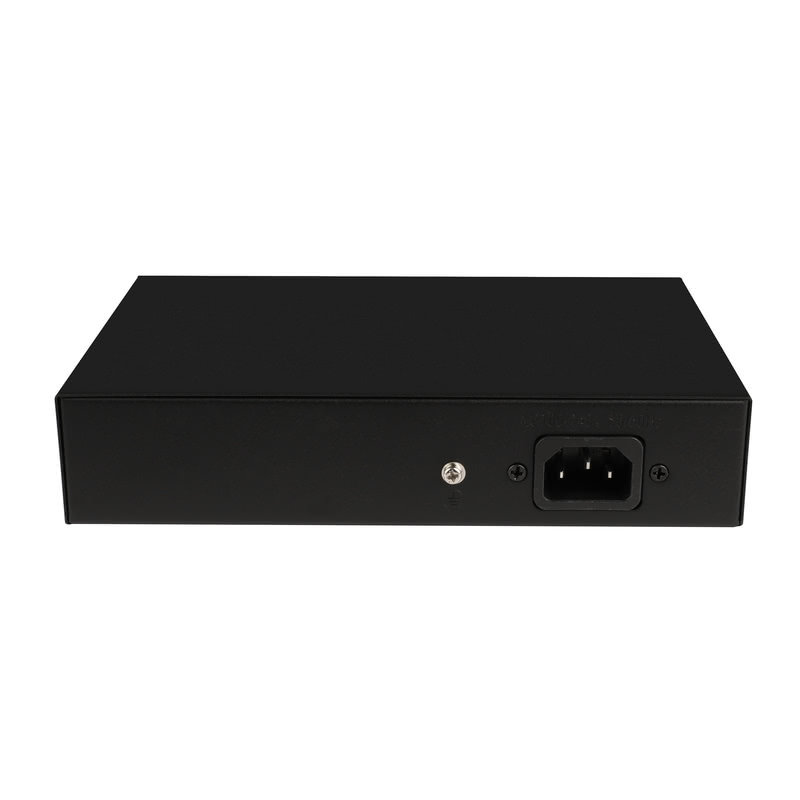

- Alimentation
- Adaptateur de constructionAC100~240V50-60Hz,120W
- Température / humidité de fonctionnement
- -20~+55°C:5%~90%RHnoncondensation
- Température / humidité de stockage
-40~+75°C
5% ~95%RHnoncondensant
- Dimension
- 220*145*45mm
- Poids net / brut
<1kg/ <1,2kg
- Méthode d'installation
- Installation sur un bureau ou au mur
- Protection
IEC61000-4-2 (ESD) : décharge au contact ±8kV, dans l’air ±15kV
IEC61000-4-5 (foudre/surtensions) : alimentation CM±4kV/DM±2kV ; port ±6kV
- Niveau de protection
- IP30
Certification
- Certification
- CE,FCC,RoHS
Contenu de l'emballage
- Commutateur
- 1 pièce
- Cordon d'alimentation
- 1 pièce
- Guide d'installation rapide
- 1 pièce
