Alimentation solaire pour caméras IP et CPE sans fil
Hors réseau. Autonome. Évolutif.
Votre centre de sécurité solaire complet pour
les installations critiques isolées.
Contexte de la solution
Dans les exploitations isolées, forêts, zones minières, rivières, chantiers, postes frontières et routes éloignées sans réseau électrique ni fibre optique, l’installation de caméras pose deux problèmes majeurs :

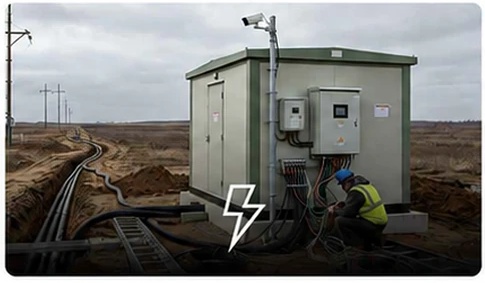

L’accès au réseau électrique est absent, le câblage coûte cher et les autorisations sont complexes.
Les images de la caméra doivent être transmises au centre de surveillance sur une longue
distance, ce qui nécessite un pont CPE sans fil pour une transmission point à point.
Traditionnellement, panneaux, batteries, régulateurs et supports étaient achetés séparément, entraînant
un câblage compliqué, une faible étanchéité et des problèmes de compatibilité. Le système solaire intégré MAXSOL CS12060
répond à lui seul aux besoins d’alimentation stable toute la journée de la caméra IPC et du pont CPE sans fil.
Calcul de la consommation des équipements terminaux
Consommation d’un seul appareil
Consommation en fonctionnement normal : 2W–5W
Consommation totale du système
Consommation totale à pleine charge simultanée = puissance maximale CPE de 7W + puissance maximale IPC de 5W = 12W. La consommation moyenne continue reste autour de 10W. Pour 24 heures de fonctionnement par jour : 10W × 24h = 240Wh (0,24 kWh/jour).
Solution recommandée — CS12060

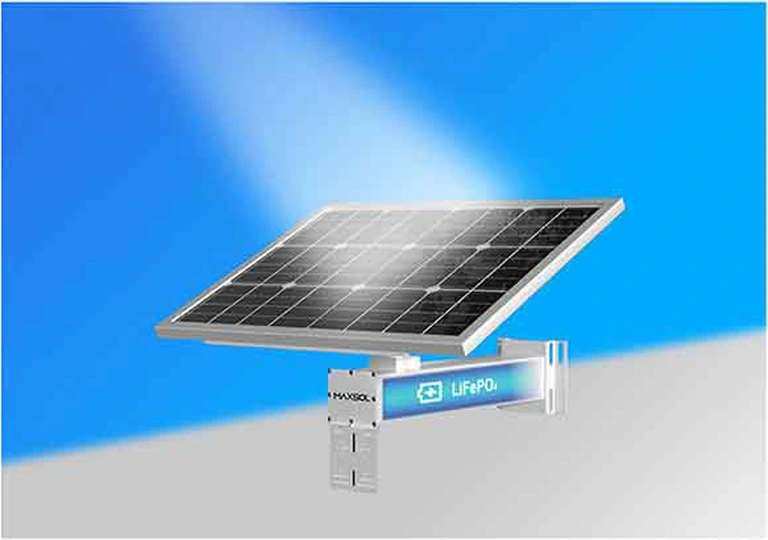

Panneau monocristallin 120W + batterie LiFePO4 60Ah (720Wh)
Sortie 12V CC / 24V et 48V PoE (via injecteur PoE)
Alimente caméra IP et CPE sans fil en continu
MPPT intégré et protection étanche IP65
Idéal pour la vidéosurveillance isolée et sans fil

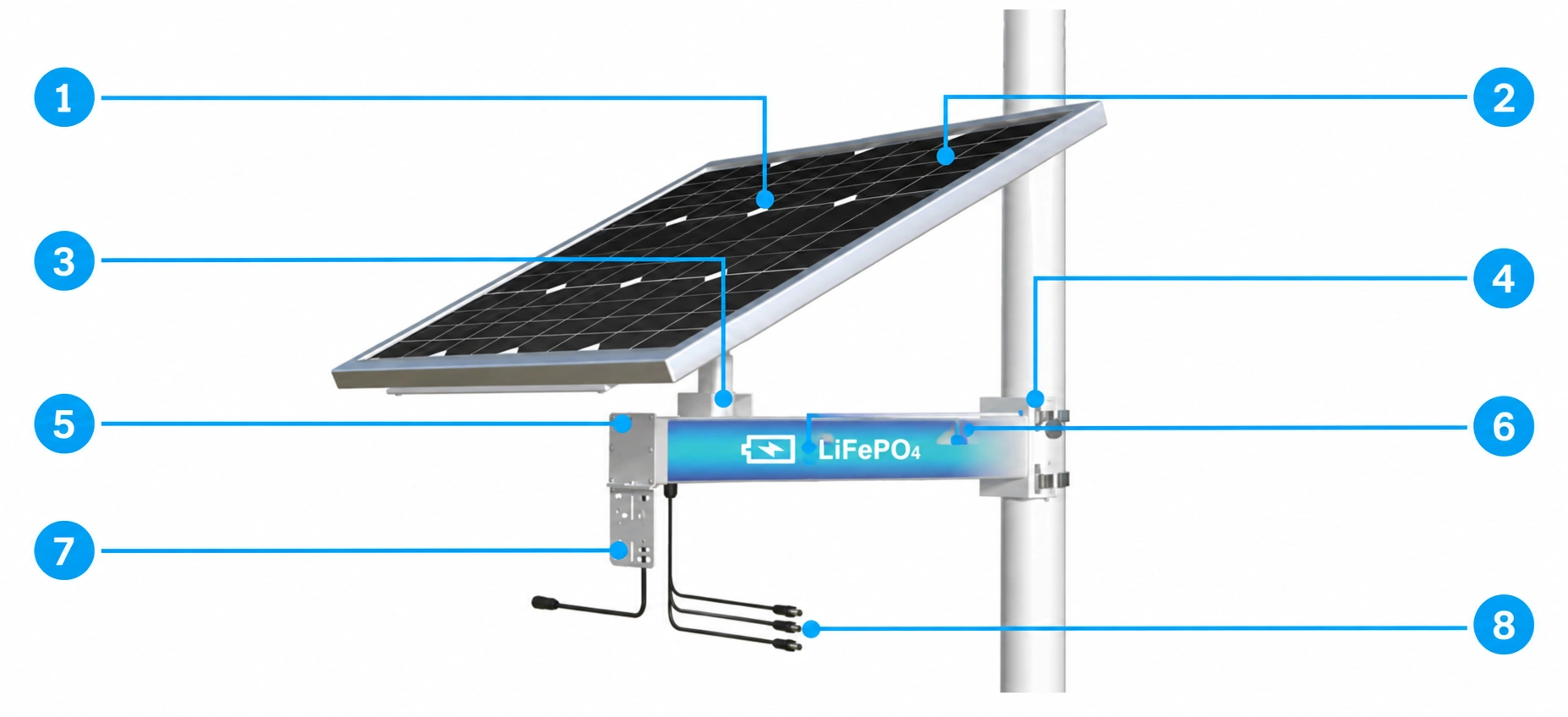

- Panneau monocristallin à haut rendement de qualité A
Plus de 25 ans de durée de vie · Rendement 21,6 %
- Le régulateur MPPT améliore l’efficacité de charge
Optimise l’énergie solaire, réduit les pertes et améliore l’efficacité de charge de 20 % par rapport aux régulateurs PWM.
- Support de panneau solaire rotatif
Rotation à 360 degrés pour faciliter l’installation dans différents environnements.
- Plusieurs modes de fixation
Fixation murale ou sur poteau pour différents scénarios.
- Boîtier de batterie extérieur IP65
Boîtier durable conçu pour les températures difficiles et une longue durée de service.

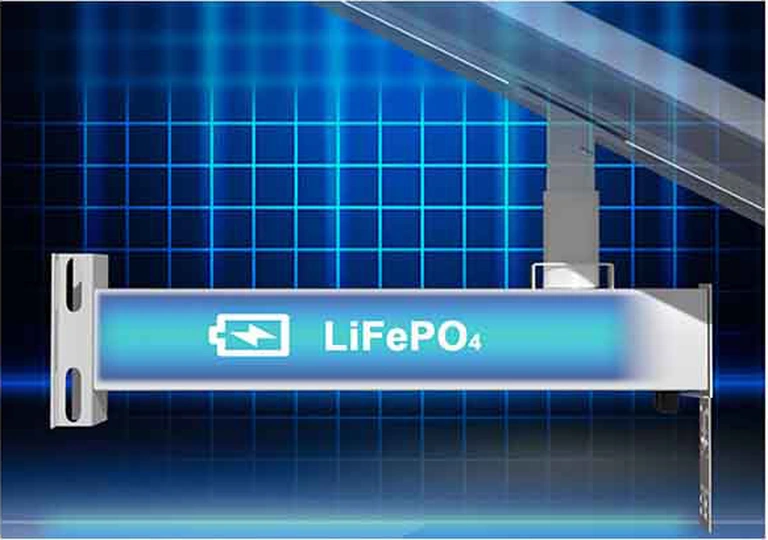

- Batterie LiFePO4 de qualité A à pleine capacité
Batterie lithium-fer-phosphate de qualité A+, sûre et résistante aux températures élevées et basses.
- Plaque de montage des appareils
Les caméras IP ou routeurs 4G s’y installent facilement.
- Sortie CC 12V pour caméras IP

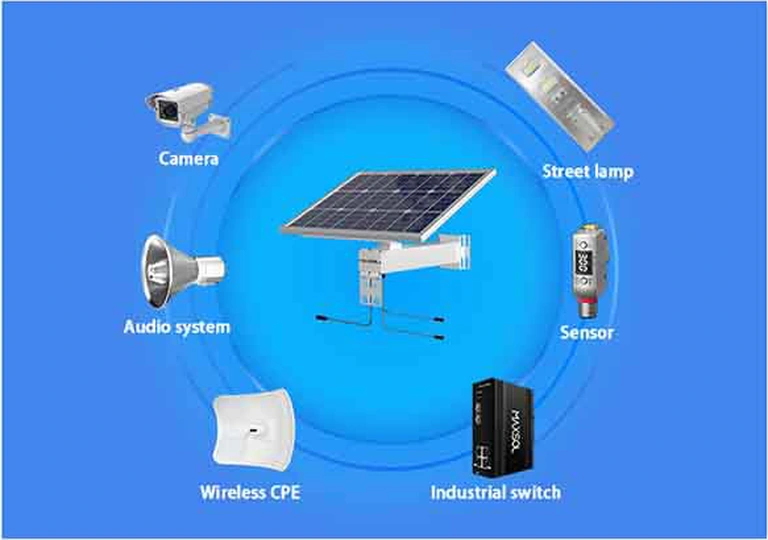

Sortie personnalisable en 24V ou 48V CC pour routeurs 4G, points d’accès extérieurs, CPE, commutateurs PoE et autres appareils.
| Point | Spécification/calcul |
|---|---|
| Panneau solaire | Panneau solaire monocristallin 120W |
| Heures de soleil équivalentes | 5 heures |
| Rendement du système | 60% |
| Production solaire quotidienne | 60Ah LiFePO4 (720Wh) |
| Capacité de la batterie | 120W × 5h × 60 % = 360Wh/jour |
| Charge du système | Caméra IP + CPE sans fil = 10W |
| Consommation d’énergie quotidienne | 10W × 24h = 240Wh/jour |

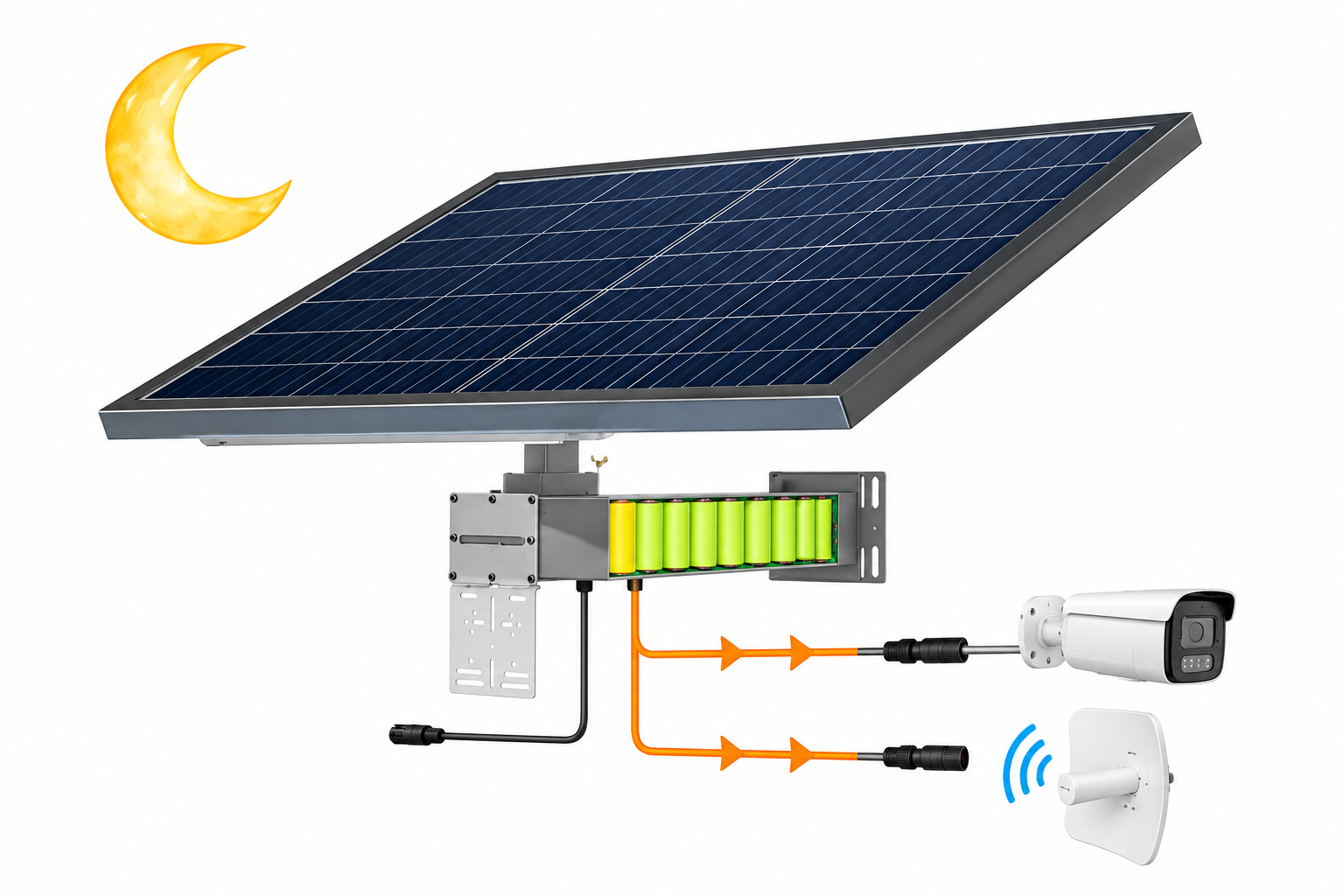

| Autonomie sur batterie | 720Wh ÷ 10W = 72 heures = 3 jours |

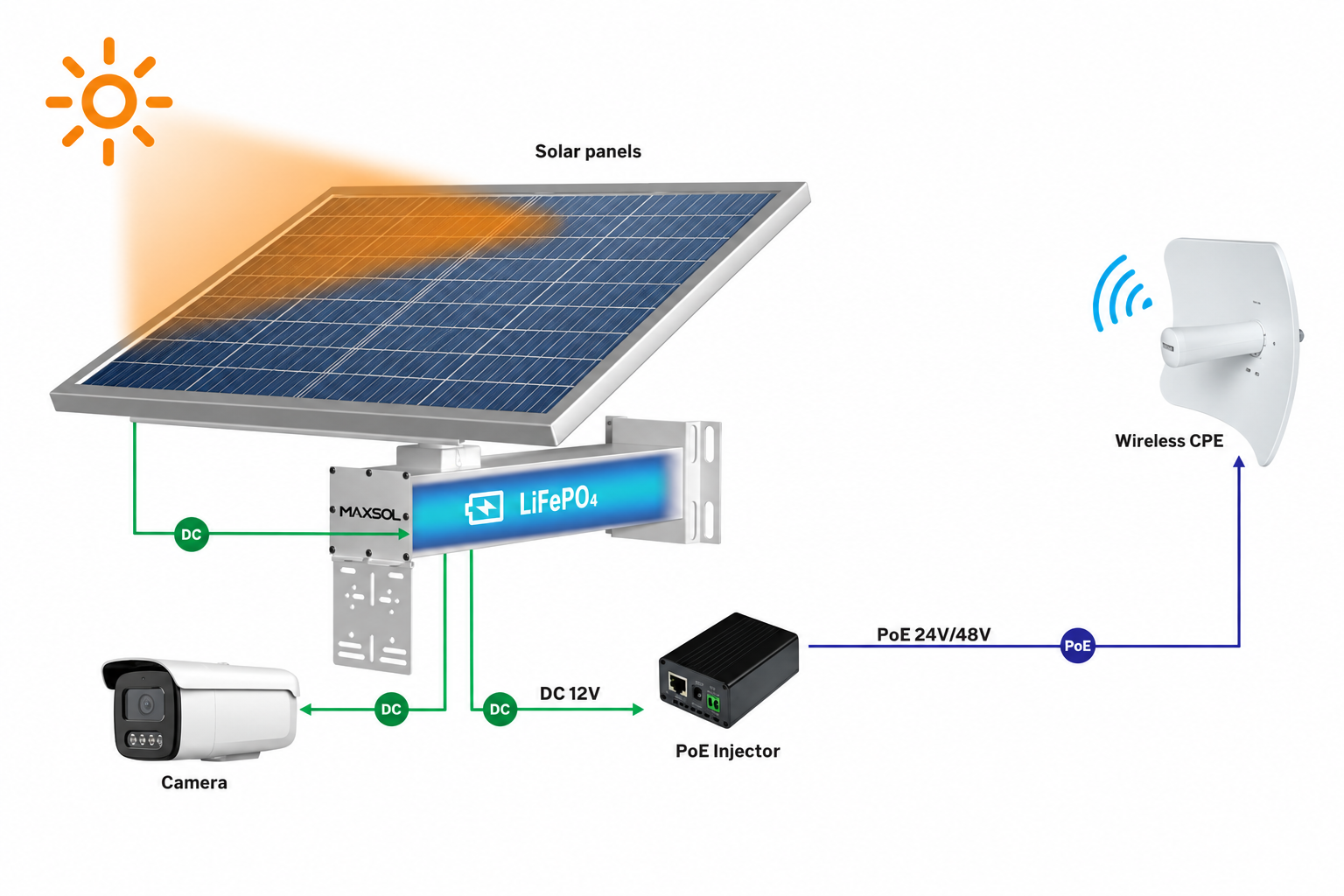

Architecture complète du système

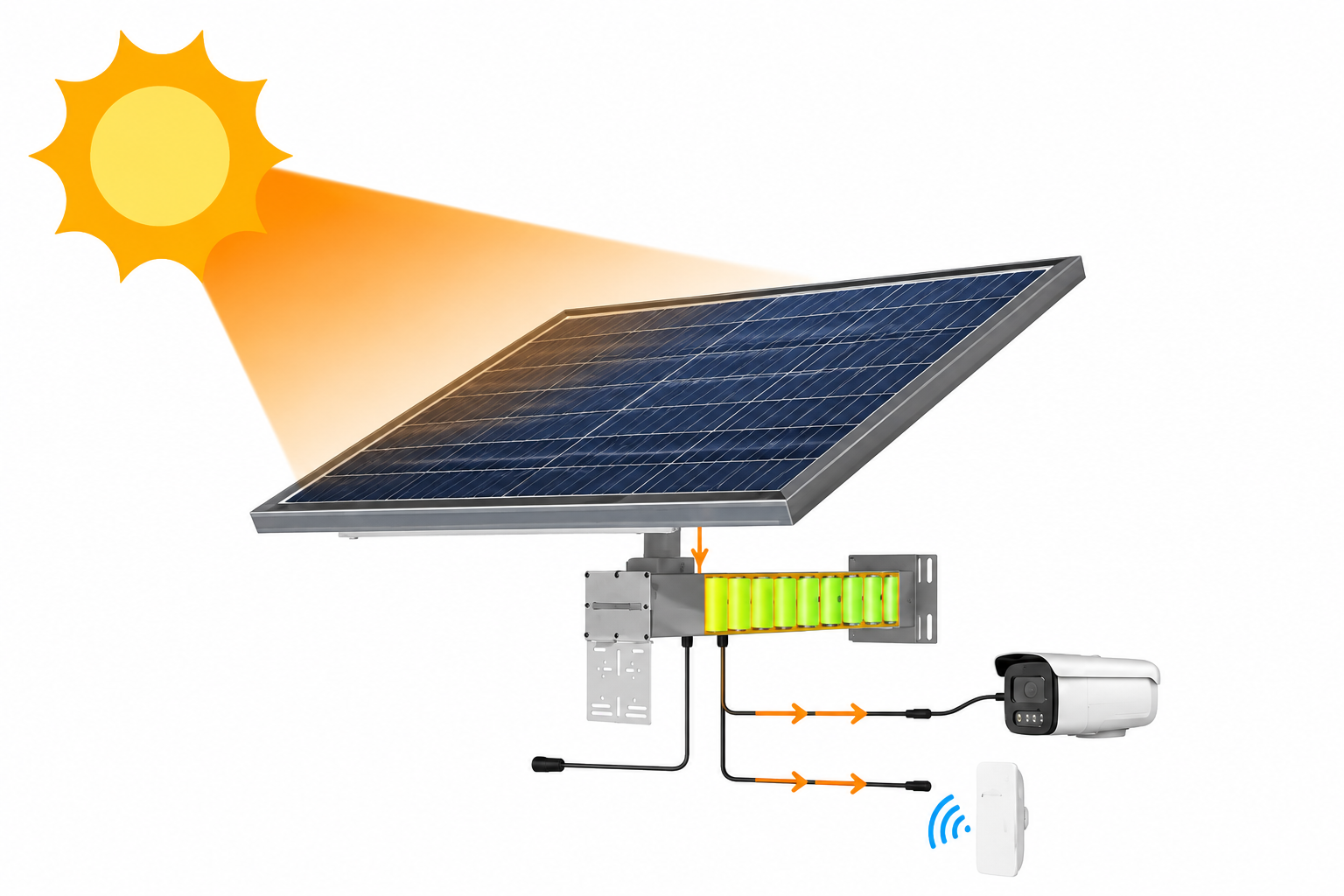

Unité de production d’énergie : Panneau CS12060 de 120W : capte l’énergie solaire et la convertit en courant continu pour le régulateur.
Unité de stockage et de régulation : Boîtier intégré avec régulateur MPPT et batterie LiFePO4 60Ah.
- Panneaux solaires
- CPE sans fil
- Caméras IP
- Injecteur PoE
Accessoires d’installation : Un jeu de supports métalliques intégrés permet de fixer panneaux, caméras et CPE sur un même poteau pour une installation simple et soignée.
Principaux avantages de la solution
Un câble alimente tout
Une ligne PoE étanche alimente caméras IP et CPE sans fil, évitant deux kits solaires, des câbles supplémentaires et du travail de montage.
72 heures d’autonomie sur batterie
Le banc de batteries généreusement dimensionné tient trois jours de tempête. Un fonctionnement réellement autonome et continu là où le réseau n’arrive pas.

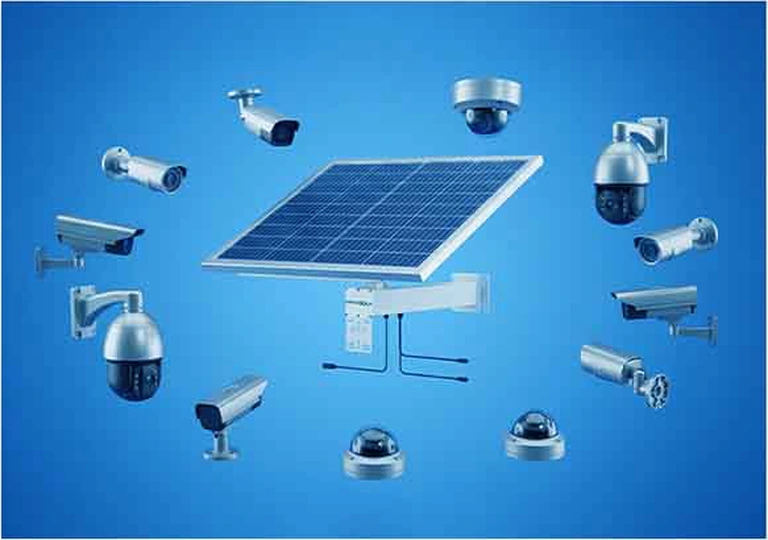

Compatibilité universelle
PoE 24V/48V commutable pour les caméras IP ou ponts sans fil de toutes marques. Aucun adaptateur propriétaire nécessaire.
Installation en 30 minutes
Panneau, batterie, régulateur et support livrés dans un kit préintégré. Connecteurs étanches standard. Une personne, un poteau, branchez et démarrez.
Conçu pour les environnements difficiles
L’acier thermolaqué résiste aux UV, à la rouille et au brouillard salin. Conçu pour les exploitations agricoles, mines et sites côtiers.
Aucun coût d’énergie en fonctionnement
100 % solaire. Aucune facture d’électricité. Maintenance minimale : un nettoyage annuel du panneau.

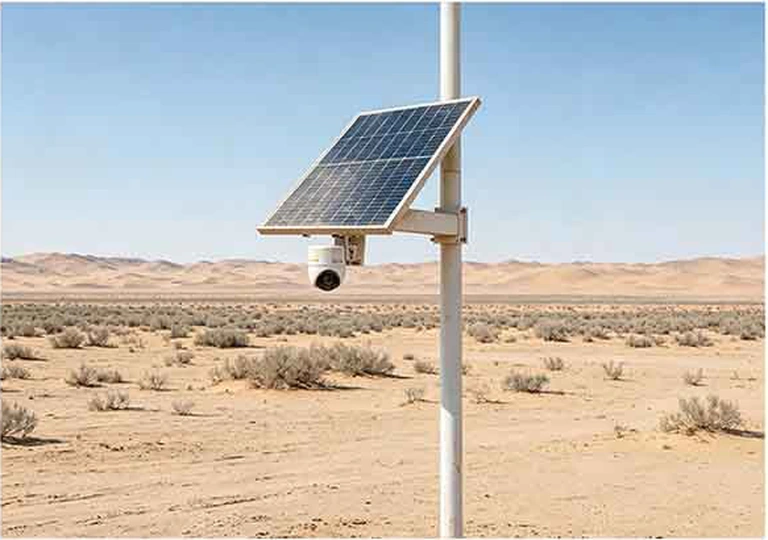

Conçu pour de nombreuses applications extérieures
Connectivité fiable et alimentation de secours pour les infrastructures critiques.

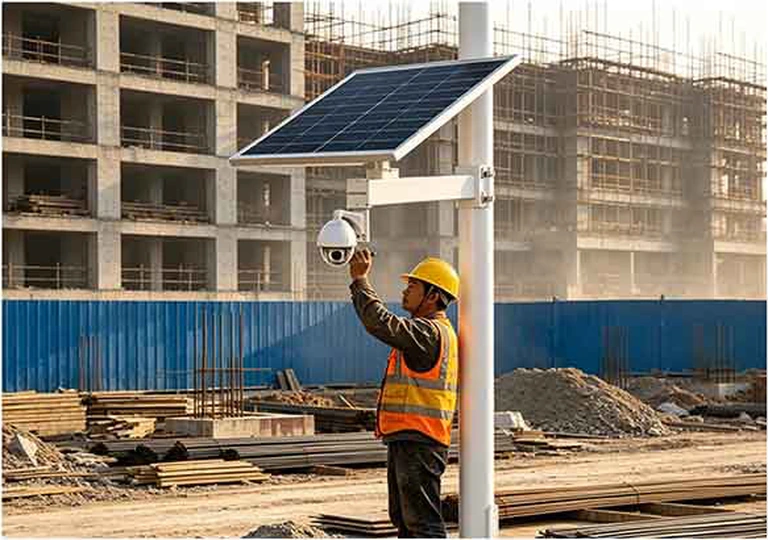

Chantier
Zone rurale isolée
Exploitation agricole
Route principale
