12 V, 24 V ou 48 V pour un réseau PoE extérieur ?

Pour une alimentation CC PoE extérieure, le 48 V est généralement le meilleur choix pour transporter une puissance importante sur une longue liaison, car il réduit le courant, la chute de tension et les pertes dans les câbles. Le 24 V constitue souvent un compromis pratique pour les armoires solaires et les équipements acceptant une large plage d’entrée. Le 12 V reste pertinent pour les petites installations compactes, mais devient rapidement contraignant dès que la distance ou la puissance augmente.

Le choix ne doit toutefois pas reposer sur la seule tension nominale. Il faut vérifier toute la chaîne : plage réelle de la batterie, seuils des convertisseurs, appel de courant au démarrage, résistance aller-retour du câble, protections de chaque départ et comportement à chaud comme à froid.

Tension de distribution	Atout principal	Limitation principale	Usage généralement adapté
12 V CC	Intégration directe avec de nombreuses petites charges CC	Courant élevé et chute de tension rapide	Coffret compact, câbles courts, faible puissance
24 V CC	Bon équilibre entre disponibilité des équipements et pertes	Conversion encore nécessaire pour certains appareils PoE	Armoire solaire, réseau extérieur de puissance moyenne
48 V CC	Faible courant pour une puissance donnée	Compatibilité et niveau maximal de la batterie à contrôler attentivement	Liaisons longues, plusieurs caméras ou points d’accès, budget PoE élevé

Cartographier les sources, les charges et leurs plages de tension

Commencez par établir un schéma fonctionnel de l’installation. Il doit montrer la production photovoltaïque, le contrôleur de charge, la batterie, les départs protégés, les convertisseurs CC-CC, le commutateur PoE et toutes les charges auxiliaires.

Pour chaque élément, notez au minimum :

la tension nominale ;
la plage d’entrée autorisée ;
la tension de sortie et sa tolérance ;
la puissance continue ;
la puissance ou le courant de démarrage ;
le rendement retenu pour le calcul ;
la température ambiante admissible ;
la polarité et le brochage ;
la consommation propre, y compris en veille.

La tension nominale ne suffit pas

Une batterie dite « 12 V » ne fournit pas exactement 12 V en permanence. Sa tension évolue avec l’état de charge, le courant, la température et le fonctionnement du contrôleur. La même logique s’applique aux systèmes 24 V et 48 V.

Le calcul doit donc être réalisé avec les tensions extrêmes documentées :

tension maximale pendant la charge ;
tension normale de fonctionnement ;
tension minimale avant coupure ;
tension transitoire pendant le démarrage d’une charge.

La tension maximale doit rester inférieure à la limite absolue de chaque appareil. À l’autre extrémité, la tension minimale au bornier de la charge doit rester supérieure à son seuil de fonctionnement ou à celui du convertisseur.

À titre d’exemple de source, le système solaire Maxsol CS12060 de 120 W et 768 Wh documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, un contrôleur MPPT ainsi que trois sorties DC12V. Une interface RS485 est proposée en option. Ces caractéristiques ne permettent pas, à elles seules, de déduire l’énergie réellement disponible pour les caméras : il faut encore retrancher les pertes, les réserves de décharge, l’autoconsommation et les effets de la température.

Pour approfondir ce point sans détourner le dimensionnement de la distribution CC, consultez le guide sur les avantages et limites d’une batterie LiFePO4 pour la vidéosurveillance solaire.

Séparer le bus CC de la sortie PoE

Une distribution 24 V ne signifie pas nécessairement que les appareils alimentés reçoivent du PoE en 24 V. Un convertisseur ou un commutateur peut transformer cette tension avant de l’injecter sur le câble Ethernet.

Le terme « PoE » ne garantit pas non plus, à lui seul, la compatibilité. Avant tout raccordement, confirmez :

la tension exigée par le périphérique alimenté ;
la polarité ;
les paires utilisées ;
le brochage ;
la présence ou non d’une détection et d’une négociation IEEE ;
la puissance continue disponible sur le port ;
la puissance totale disponible pour l’ensemble des ports.

Prévoir l’affaissement au démarrage et les limites des convertisseurs

Une installation peut fonctionner à vide tout en redémarrant en boucle lorsque plusieurs charges s’activent. Les caméras motorisées, chauffages, éclairages infrarouges, radios extérieures et convertisseurs présentent parfois une demande momentanée supérieure à leur consommation stabilisée.

Pendant ce démarrage, trois phénomènes peuvent se cumuler :

baisse temporaire de la tension de la batterie ;
chute de tension supplémentaire dans le câble ;
limitation en courant ou arrêt de protection du convertisseur.

Le convertisseur doit être vérifié dans le cas le plus défavorable, pas uniquement à la tension nominale. Sa puissance de sortie peut être limitée lorsque sa tension d’entrée diminue, car il doit alors absorber davantage de courant pour maintenir la même puissance.

Exemple de conversion 12 V vers PoE

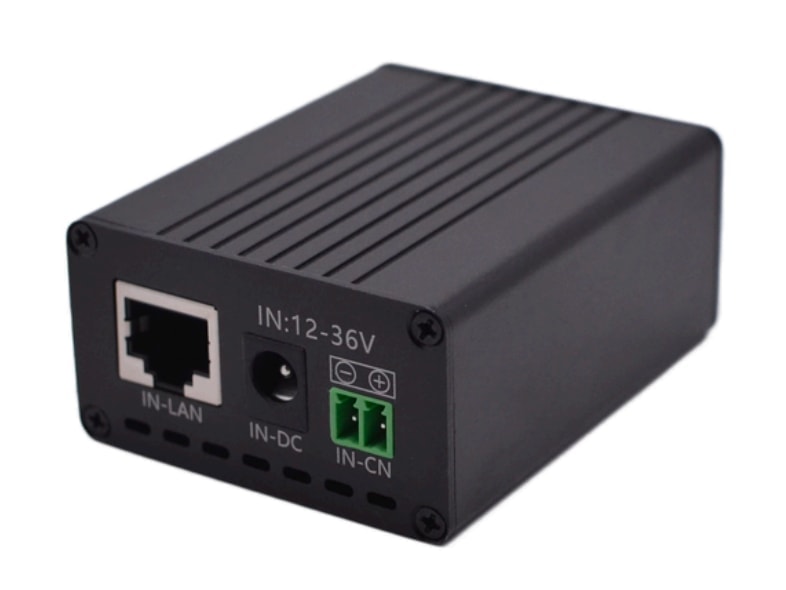

Le convertisseur Maxsol POE24V à sortie PoE réglable accepte une entrée CC de 12 à 36 V et fournit une sortie PoE réglable de 12 à 57 V, avec Ethernet Gigabit et affichage LCD de la tension. Pour une conversion de 12 V vers 48 V, sa charge continue documentée est limitée à 30 W au maximum.

Son rendement peut atteindre 94 %, mais cette valeur maximale ne doit pas être utilisée comme rendement garanti pour tous les points de fonctionnement. Le dimensionnement doit retenir une hypothèse prudente issue de la fiche technique courante ou de mesures réalisées dans la configuration prévue.

Les informations disponibles n’établissent pas non plus une détection ou une négociation IEEE du périphérique alimenté. Il faut donc confirmer la tension, la polarité, le brochage et le protocole PoE avant le branchement.

Réserver une marge à chaque étage

Évitez de dimensionner simultanément la batterie, le câble, le convertisseur et le commutateur à leur limite continue. Une marge doit couvrir :

les appels de courant ;
l’incertitude sur les consommations réelles ;
les pertes supplémentaires à chaud ;
le vieillissement des connexions ;
l’ajout éventuel d’un module de communication ;
l’activation nocturne de l’infrarouge ou d’un chauffage.

Le budget des ports doit être traité séparément du rendement de la distribution CC. Le guide consacré au calcul du budget PoE des caméras de sécurité explique comment additionner les puissances par port et contrôler la limite globale du commutateur.

Calculer la chute de tension aller-retour du câble

L’une des erreurs les plus fréquentes consiste à utiliser uniquement la longueur physique entre la batterie et le coffret. Le courant parcourt pourtant le conducteur aller puis le conducteur retour. Le calcul doit donc porter sur la boucle complète.

Pour un câble en cuivre, une approximation courante est :

R = 2 × L × ρ / S

avec :

R : résistance aller-retour en ohms ;
L : longueur aller en mètres ;
ρ : résistivité du cuivre, prise ici à 0,0175 Ω·mm²/m à titre d’hypothèse ;
S : section d’un conducteur en mm².

La chute de tension et la puissance dissipée sont ensuite estimées par :

ΔU = I × R

Ppertes = I² × R

La résistivité augmente avec la température. Cette approximation doit donc être corrigée ou remplacée par la résistance maximale indiquée par le fabricant du câble lorsque l’installation fonctionne dans un coffret chaud.

Exemple hypothétique pour une liaison de 20 mètres

Les valeurs suivantes sont uniquement des hypothèses de calcul. Elles ne représentent pas les performances mesurées d’un produit Maxsol.

Hypothèses :

longueur aller : 20 m ;
conducteurs en cuivre de 2,5 mm² ;
puissance transportée : 60 W ;
rendement des convertisseurs non inclus ;
courant estimé simplement par I = P / U ;
température de référence correspondant à la résistivité retenue.

Résistance aller-retour :

R = 2 × 20 × 0,0175 / 2,5 = 0,28 Ω

Bus CC hypothétique	Courant à 60 W	Chute de tension	Perte dans le câble	Chute relative
12 V	5 A	1,40 V	7,00 W	11,7 %
24 V	2,5 A	0,70 V	1,75 W	2,9 %
48 V	1,25 A	0,35 V	0,44 W	0,7 %

Cet exemple illustre pourquoi le 48 V est avantageux pour une liaison longue. À puissance égale, doubler la tension divise approximativement le courant par deux, tandis que les pertes résistives sont divisées par quatre.

Le calcul simplifié doit néanmoins être affiné pour une charge à puissance constante. Lorsque la tension au bout du câble baisse, certains convertisseurs augmentent leur courant d’entrée, ce qui accentue encore la chute. Une vérification itérative ou une mesure en charge est alors préférable.

Ne pas oublier les résistances invisibles

La résistance totale ne vient pas uniquement du câble. Ajoutez ou contrôlez également :

les porte-fusibles ;
les borniers ;
les connecteurs débrochables ;
les contacts du sectionneur ;
les rallonges ;
les jonctions entre conducteurs ;
les traces ou barres de distribution internes au coffret.

Une connexion desserrée peut provoquer une chute de tension locale et un échauffement important sans faire déclencher immédiatement la protection.

Dimensionner les protections de départ et l’isolement de service

Chaque branche issue de la batterie ou du bus principal doit être protégée selon la section du conducteur, le courant attendu, l’appel de démarrage et le pouvoir de coupure requis en courant continu.

La protection ne sert pas seulement à sauver l’équipement. Sa fonction essentielle est d’empêcher qu’un câble ou une connexion ne surchauffe en cas de court-circuit.

Une architecture claire comprend généralement :

une protection principale placée près de la source ;
une protection distincte pour chaque départ ;
un dispositif de sectionnement accessible pour la maintenance ;
un repérage durable des polarités et des branches ;
des bornes empêchant les contacts accidentels ;
une séparation adaptée entre circuits de puissance et signaux.

Ne copiez pas automatiquement un calibre utilisé sur un autre chantier. Il faut confirmer :

le courant continu maximal de la branche ;
le courant transitoire nécessaire au démarrage ;
le courant admissible du câble dans ses conditions réelles de pose ;
la tension CC assignée de la protection ;
son pouvoir de coupure face au courant potentiel de la batterie ;
la coordination avec les protections internes des équipements.

Les coupe-circuits et interrupteurs conçus uniquement pour le courant alternatif ne doivent pas être présumés adaptés au courant continu. L’arc CC s’interrompt différemment ; les caractéristiques du composant doivent explicitement couvrir la tension et le courant du système.

Le sectionnement de service doit permettre à un technicien d’isoler la production photovoltaïque, la batterie et les charges sans manipuler des conducteurs sous tension. Les modalités précises dépendent de l’architecture, du matériel et des exigences applicables au site : elles doivent être validées par le concepteur ou l’installateur compétent.

Gérer la température, l’humidité et les liaisons de protection

Un coffret extérieur peut être étanche à la pluie tout en accumulant de la condensation. Il peut également atteindre une température interne nettement supérieure à l’air ambiant sous l’effet du soleil, des convertisseurs et des équipements réseau.

Concevoir la dissipation thermique

Établissez un bilan thermique à partir des pertes de chaque équipement. Pour un convertisseur, la perte approximative peut être calculée ainsi :

Ppertes = Psortie × (1 / rendement − 1)

Si un convertisseur fournit hypothétiquement 50 W avec un rendement supposé de 90 %, il dissipe environ 5,6 W dans le coffret. Cette valeur est une hypothèse de calcul, pas une performance attribuée à un produit.

Vérifiez ensuite :

les déclassements de puissance à température élevée ;
la circulation d’air autour des dissipateurs ;
la distance entre batterie et sources chaudes ;
l’exposition solaire directe du coffret ;
la température minimale de charge autorisée pour la batterie ;
le comportement des presse-étoupes et joints dans le temps.

Limiter l’humidité et la condensation

La gestion de l’humidité peut nécessiter une combinaison de conception mécanique, drainage, mise à l’air adaptée et contrôle de la condensation. Les entrées de câbles doivent former une boucle d’égouttage et conserver l’intégrité prévue du coffret.

Les cartes électroniques ne doivent pas être installées au point bas où de l’eau pourrait s’accumuler. Les matériaux, borniers et fixations doivent également être choisis en tenant compte de la corrosion possible.

Organiser la mise à la terre et les liaisons équipotentielles

Le châssis métallique, les supports, les blindages, les dispositifs de protection contre les surtensions et la terre fonctionnelle des équipements doivent être traités comme un ensemble cohérent.

Évitez les raccordements improvisés susceptibles de créer :

des différences de potentiel ;
des boucles de masse indésirables ;
un chemin de surtension traversant les équipements réseau ;
une mise à la terre inefficace à cause d’un conducteur trop long ou mal routé.

Les valeurs et méthodes exactes doivent être déterminées selon le site, l’équipement installé et les règles applicables. Une liaison de protection mécanique ne remplace pas automatiquement une terre fonctionnelle ou un chemin de décharge étudié.

Tester la tension minimale et la reprise après défaut

La mise en service ne doit pas se limiter à constater que les voyants s’allument par beau temps et batterie chargée. L’objectif est de produire des mesures démontrant que le système reste stable dans ses conditions défavorables prévues.

Mesures recommandées

Consignez au minimum :

la tension aux bornes de la batterie sans charge ;
la tension de la batterie sous charge maximale ;
la tension à l’entrée de chaque convertisseur ;
la tension au bout de la branche la plus longue ;
le courant de chaque départ ;
la puissance PoE totale et par port ;
la température dans le coffret ;
la tension minimale observée au démarrage ;
le temps et le comportement de reprise après une coupure.

Effectuez les essais avec les fonctions énergivores actives : infrarouge, moteur PTZ, radio en émission, chauffage ou éclairage auxiliaire selon l’installation. Lorsque cela peut être réalisé sans danger, simulez aussi une tension de batterie basse dans la plage prévue.

Le système doit reprendre un fonctionnement normal après :

le branchement simultané des charges ;
une brève interruption de la source ;
une coupure par sous-tension ;
le rétablissement de la batterie ou de la charge solaire ;
le redémarrage du commutateur et des périphériques.

Vérifiez notamment l’absence de cycles répétés : démarrage, chute de tension, arrêt du convertisseur, remontée de tension puis nouveau démarrage.

Utiliser un commutateur compatible avec l’architecture retenue

Le commutateur PoE industriel solaire Maxsol IOT2802SFG-S documente huit ports PoE Gigabit, deux ports SFP, un budget PoE de 120 W, la prise en charge de 90 W BT, ainsi que la surveillance du photovoltaïque et de la batterie. Ses entrées PV et batterie sont documentées pour 22 à 29,2 V CC, avec une configuration 24 V ou 48 V du PoE sur les ports 3 et 4.

Il faut confirmer l’affectation réelle des ports, les limites de charge, la configuration fournie et la compatibilité de la batterie dans la fiche technique en vigueur. Une batterie ou un kit 12,8 V ne constitue pas une entrée directement compatible avec cette plage de 22 à 29,2 V.

Les produits cités ici sont des exemples de sélection, et non un ensemble dont la compatibilité aurait été testée. Pour tout assemblage, vérifiez également les limites de tension, courant et puissance PV du contrôleur, les températures de charge de la batterie et les protections intégrées.

Choisir entre 12 V, 24 V et 48 V

Retenez 12 V lorsque les charges sont proches de la batterie, que la puissance reste faible et que les appareils acceptent réellement toute la plage de tension de la source. Contrôlez particulièrement le courant dans les connecteurs et le fonctionnement du convertisseur à batterie basse.

Préférez 24 V pour une armoire solaire de puissance moyenne, surtout si les contrôleurs, commutateurs ou convertisseurs disponibles sont conçus autour de cette plage. C’est souvent un compromis efficace entre courant, facilité d’intégration et choix des composants.

Choisissez 48 V pour distribuer une puissance plus élevée ou franchir une distance importante avec une section de câble raisonnable. Vérifiez cependant la tension maximale en charge, la compatibilité de chaque appareil et la tension CC assignée des protections et sectionneurs.

Dans tous les cas, la bonne architecture est celle qui satisfait simultanément la tension minimale à la charge, la tension maximale admissible, le budget de puissance, la chute de câble, la protection des conducteurs et les conditions thermiques.

Erreurs courantes à éviter

Calculer avec la seule tension nominale de la batterie.
Utiliser la distance aller au lieu de la longueur électrique aller-retour.
Confondre capacité nominale en Wh et énergie réellement livrable.
Appliquer un rendement maximal annoncé à tous les régimes.
Additionner les puissances PoE sans inclure les pertes des convertisseurs.
Supposer que tous les équipements appelés « PoE » négocient automatiquement.
Alimenter un appareil 24 V avec une source dite 24 V sans vérifier sa tension maximale.
Protéger uniquement le départ principal et laisser les petites branches sans fusible adapté.
Valider le système à vide ou avec une batterie entièrement chargée.
Considérer des produits séparés comme compatibles sans vérifier leurs plages d’entrée, sorties et protocoles.

L’étape suivante consiste à comparer les modèles Maxsol liés ci-dessus avec le nombre de ports, la puissance des charges, les longueurs de câble, l’environnement du coffret et les fonctions de gestion nécessaires. Confirmez ensuite chaque plage de tension et chaque limite dans les fiches techniques et la configuration effectivement fournies.
