Choisir un système solaire pour caméras extérieures

Pour choisir un système solaire pour des caméras de sécurité extérieures, commencez par relever la consommation réelle de tous les équipements, leurs interfaces électriques et leur fonctionnement nocturne. Vérifiez ensuite l’accès saisonnier au soleil, l’autonomie nécessaire, les contraintes du site et les possibilités d’extension. La puissance du panneau ou la capacité nominale de la batterie, prises isolément, ne suffisent pas à garantir un fonctionnement continu.

Le bon système est celui qui alimente l’installation complète — caméras, transmission réseau, conversion de tension et accessoires — dans les conditions défavorables prévues. Un kit intégré simplifie généralement la sélection et le montage, tandis qu’une architecture composée séparément offre davantage de souplesse pour les projets complexes. Dans les deux cas, les cinq facteurs suivants doivent être validés.

1. Charge des caméras et interfaces électriques

La première étape consiste à établir un inventaire électrique complet. Il ne faut pas dimensionner le système à partir du seul nombre de caméras : deux installations comportant le même nombre d’appareils peuvent avoir des consommations très différentes.

Recensez au minimum :

la puissance normale et maximale de chaque caméra ;
le fonctionnement nocturne des LED infrarouges ou de l’éclairage blanc ;
les pointes liées au démarrage, au chauffage ou aux mouvements motorisés ;
la tension d’entrée acceptée par chaque équipement ;
le switch, le point d’accès, le pont radio ou le routeur associé ;
les convertisseurs DC-DC, injecteurs PoE et autres accessoires ;
les pertes dans les câbles et les conversions électriques.

Une caméra 12 V DC peut parfois être raccordée à une sortie compatible, sous réserve de vérifier la tension, la polarité, le connecteur et le courant maximal. Une caméra PoE exige en revanche un équipement capable de fournir le standard PoE requis. La présence de sorties 12 V DC sur un système solaire ne signifie donc pas qu’il alimente directement une caméra PoE.

Vérifier toute la chaîne d’alimentation

Pour une architecture PoE, contrôlez la compatibilité entre la source solaire, le convertisseur éventuel, l’injecteur ou le switch et la caméra. Il faut notamment confirmer :

le standard PoE demandé par la caméra ;
le budget de puissance total du switch ou de l’injecteur ;
la tension d’entrée de l’équipement réseau ;
la consommation propre de chaque conversion ;
la longueur du câble et la chute de tension ;
le comportement du système lorsque la batterie approche de son seuil de protection.

Exemple fondé sur des hypothèses, et non sur des performances produit mesurées : une installation comprenant deux caméras données pour 8 W chacune, un pont radio de 6 W et 4 W de pertes ou d’accessoires représente une charge théorique de 26 W. Cette valeur doit encore être confrontée aux pointes nocturnes, aux tolérances des appareils et au profil réel d’utilisation.

Pour passer de cette charge à une puissance photovoltaïque et à une capacité de stockage, utilisez le guide consacré au dimensionnement d’un système solaire autonome pour la vidéosurveillance. Il détaille la démarche de calcul sans confondre puissance instantanée, énergie quotidienne et autonomie.

2. Accès saisonnier au soleil et ombrage

Un panneau correctement dimensionné sur le papier peut rester insuffisant s’il est mal exposé. L’étude du site doit donc porter sur l’ensoleillement réellement disponible à l’emplacement prévu, en particulier pendant la période la moins favorable au projet.

Observez le site à différents moments de la journée et, si possible, à différentes saisons. Les obstacles à examiner comprennent :

arbres et végétation susceptibles de pousser ;
bâtiments, murs, toitures et pylônes ;
relief ou talus ;
équipements techniques installés ultérieurement ;
ombres longues lorsque le soleil est bas ;
accumulation possible de feuilles, de poussière ou de neige.

Une ombre partielle n’a pas nécessairement un effet proportionnel à sa surface. Selon la configuration électrique du panneau et du régulateur, une petite zone ombragée peut réduire sensiblement la production. Le choix de l’emplacement doit donc précéder le choix définitif de la puissance photovoltaïque.

Ne pas se fier à une moyenne annuelle

Une moyenne annuelle masque les périodes difficiles. Pour une caméra utilisée toute l’année, le système doit être évalué par rapport aux journées courtes, aux séquences nuageuses et aux contraintes propres au site. Il n’existe pas de durée de fonctionnement universelle déductible de la seule puissance inscrite sur le panneau.

Vérifiez également :

l’orientation et l’inclinaison réalisables ;
l’absence d’ombre aux heures de production utiles ;
la distance entre le panneau, le coffret et les équipements ;
la section des câbles nécessaire pour limiter les pertes ;
l’accessibilité du panneau pour le contrôle et le nettoyage ;
la résistance mécanique du support prévue par le concepteur de l’installation.

Si une zone ombragée ne peut pas être évitée, les réponses possibles sont de déplacer le panneau, d’utiliser une structure déportée, de réduire la charge ou d’augmenter les marges de production et de stockage. Surdimensionner sans corriger un mauvais emplacement reste rarement la solution la plus rationnelle.

3. Autonomie et exigences de batterie

L’autonomie exprime la durée pendant laquelle l’installation doit fonctionner lorsque la production solaire est faible ou nulle. Elle doit être définie comme une exigence de projet, et non comme une promesse implicite associée à une capacité de batterie.

Posez les questions suivantes :

La vidéosurveillance doit-elle fonctionner en permanence ou selon une programmation ?
Combien de temps de mauvais temps le site doit-il pouvoir supporter ?
Une coupure temporaire est-elle acceptable ?
Certains équipements peuvent-ils être désactivés avant les caméras ?
Une intervention rapide est-elle possible sur ce site ?
La charge varie-t-elle fortement entre le jour et la nuit ?

La capacité nominale en Wh n’est pas l’énergie effectivement livrée aux appareils. La réserve utilisable dépend notamment des seuils de protection, des rendements de conversion, de la température, de l’état de charge, de la consommation du système et de la stratégie de gestion énergétique. Une batterie de capacité nominale donnée ne permet donc pas, à elle seule, d’annoncer une autonomie garantie ou un fonctionnement 24 h/24.

Les batteries LiFePO4 sont couramment envisagées pour les systèmes solaires autonomes, mais leur intégration exige toujours de vérifier les conditions de charge, les protections et la plage de température prévue par la documentation. Le guide sur les avantages et points de contrôle des batteries LiFePO4 pour la vidéosurveillance solaire permet d’approfondir ce choix sans reproduire ici un tutoriel de stockage.

Comparer des configurations sans conclure trop vite

Les systèmes suivants illustrent trois niveaux de configuration documentés. Ils constituent des exemples de sélection, et non des ensembles dont la compatibilité avec une caméra particulière aurait été testée.

Exemple de système	Configuration documentée	Sorties documentées	Usage pour la présélection
Maxsol CS8040, système 80 W et 576 Wh	Panneau monocristallin 80 W, batterie LiFePO4 12,8 V 45 Ah, soit 576 Wh, régulateur MPPT	Trois sorties DC 12 V ; RS485 en option	Point de comparaison pour une charge modérée, après calcul énergétique

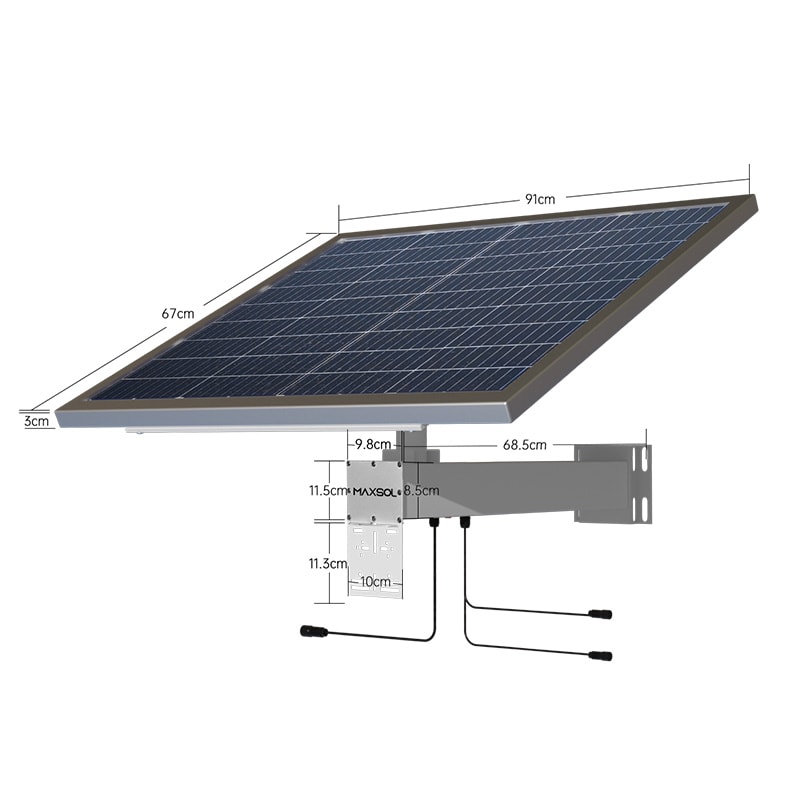

Maxsol CS12060, système 120 W et 768 Wh	Panneau monocristallin 120 W, batterie LiFePO4 12,8 V 60 Ah, soit 768 Wh, régulateur MPPT	Trois sorties DC 12 V ; RS485 en option	Option intermédiaire lorsque la charge ou la marge énergétique augmente
Maxsol CS400150, système 400 W et 1 920 Wh	Deux modules de 200 W, batterie LiFePO4 12,8 V 150 Ah, soit 1 920 Wh, contrôle MPPT	Quatre sorties DC 12 V	Configuration à examiner pour une charge plus élevée ou davantage d’équipements

Cette comparaison ne permet pas de déterminer directement le nombre de caméras alimentées ni la durée d’autonomie. Avant toute sélection, consultez la fiche technique en vigueur et la configuration fournie. Confirmez en particulier les limites de tension, de courant et de puissance photovoltaïque du régulateur, ainsi que les températures autorisées pour la charge de la batterie et les protections intégrées.

4. Protection de l’installation et maintenance

Un système solaire extérieur doit être choisi comme un ensemble exposé, et non comme une simple association panneau-batterie. Pluie, condensation, température, poussière, corrosion, vent, surtensions et interventions non autorisées peuvent affecter la disponibilité de l’installation.

La conception doit traiter quatre zones : production solaire, stockage, distribution électrique et transmission des données.

Protection physique et électrique

Demandez des informations précises sur :

le niveau de protection du coffret et de ses entrées de câbles ;
les plages de température des composants ;
les dispositifs de protection contre surintensités, surtensions et inversion de polarité ;
la mise à la terre et la protection contre les phénomènes transitoires ;
la tenue des connecteurs et presse-étoupes à l’environnement prévu ;
la ventilation ou la gestion thermique du coffret ;
le verrouillage et la résistance à l’accès non autorisé ;
la fixation du panneau et du coffret sur le support choisi.

Un indice ou une caractéristique annoncée pour un composant ne doit pas être étendu automatiquement à l’installation complète. La qualité de la pose, les perçages, les presse-étoupes et le cheminement des câbles peuvent modifier le niveau de protection réel.

Prévoir une maintenance accessible

Une installation autonome reste une installation à entretenir. Prévoyez dès la conception :

un accès sûr au panneau et au coffret ;
une inspection visuelle des câbles et fixations ;
le nettoyage adapté à l’environnement ;
le contrôle des traces d’humidité ou de corrosion ;
la vérification des journaux ou données disponibles ;
une méthode de diagnostic sans démontage excessif ;
le remplacement possible des éléments d’usure ou endommagés.

Les fonctions de communication, lorsqu’elles existent ou sont proposées en option, doivent être évaluées selon les besoins réels de supervision. Par exemple, la mention d’une interface RS485 optionnelle ne garantit pas à elle seule une plateforme de gestion distante : il faut demander quels paramètres sont exposés, avec quel protocole et avec quels équipements de lecture.

Parmi les erreurs fréquentes figurent le montage sous une branche appelée à pousser, l’utilisation de câbles trop fins, l’absence de protection des connecteurs, un coffret inaccessible et l’installation de la batterie dans des conditions thermiques non validées.

5. Coût du cycle de vie et possibilités d’extension

Le prix d’achat ne représente qu’une partie du coût. Une comparaison pertinente inclut l’étude, le matériel, les structures, les câbles, les conversions électriques, la pose, les déplacements de maintenance et les évolutions prévues.

Kit intégré ou composants séparés ?

Critère	Kit intégré	Composants spécifiés séparément
Sélection initiale	Plus simple, avec moins d’interfaces à définir	Plus exigeante, car chaque interface doit être validée
Installation	Souvent plus standardisée	Adaptable aux contraintes particulières du site
Compatibilité	À confirmer malgré l’intégration annoncée	Dépend entièrement du travail de conception
Extension	Limitée par le régulateur, le coffret, les sorties et le câblage	Potentiellement plus flexible si des marges ont été prévues
Maintenance	Moins de références différentes à gérer	Remplacement ciblé plus facile dans certaines architectures
Responsabilité technique	Plus concentrée, selon le périmètre réellement fourni	Répartie entre plusieurs fabricants et intégrateurs

Un kit intégré est pertinent lorsque les charges sont bien définies, les interfaces simples et la répétabilité importante. Une conception séparée devient intéressante pour des caméras PoE spécifiques, plusieurs tensions, une transmission radio complexe, des distances élevées ou une extension progressive.

Dans les deux cas, prévoyez les évolutions plausibles :

ajout d’une caméra ou d’un illuminateur ;
remplacement par un modèle plus énergivore ;
ajout d’un point d’accès, d’un routeur ou d’un équipement d’enregistrement ;
besoin futur de télémétrie ;
augmentation de la longueur des câbles ;
déplacement du panneau ou du coffret.

Une marge raisonnable doit porter sur la production, le stockage, le nombre de sorties, le courant disponible, le volume du coffret et les capacités du régulateur. Elle ne doit toutefois pas remplacer le calcul du besoin. Acheter une configuration beaucoup plus grande sans analyser les contraintes peut accroître le coût, l’encombrement et la complexité sans résoudre un problème d’ombre ou d’interface.

Checklist de sélection du fournisseur

Avant de commander, demandez une réponse documentée pour chaque point suivant.

Données techniques

Fiche technique actuelle correspondant exactement à la configuration proposée.
Puissance et tension du ou des panneaux.
Capacité nominale, tension et technologie de la batterie.
Limites photovoltaïques du régulateur : tension, courant et puissance.
Tension, courant maximal et nombre de sorties.
Plages de température, notamment pour la charge de la batterie.
Protections électriques et comportement aux seuils bas de batterie.
Dimensions, masse et exigences de fixation lorsque nécessaires au projet.

Compatibilité système

Compatibilité avec les tensions d’entrée des caméras et équipements réseau.
Besoin éventuel de convertisseurs, injecteurs ou switches PoE.
Budget de puissance disponible dans les conditions prévues.
Courants de pointe acceptables.
Connecteurs, polarité et sections de câble.
Possibilités et limites d’extension.
Données réellement accessibles par une interface de communication optionnelle.

Exploitation et approvisionnement

Périmètre exact de la fourniture : panneau, batterie, régulateur, coffret, câbles et supports.
Références des pièces remplaçables.
Procédure de diagnostic et documentation d’installation.
Conditions commerciales, assistance, garantie et disponibilité à confirmer directement, sans les supposer.
Répartition claire des responsabilités entre fournisseur, intégrateur et installateur.

Maxsol, marque orientée vers les solutions d’alimentation et de réseau extérieures, propose plusieurs configurations pouvant servir de base à cette présélection. La prochaine étape consiste à comparer les trois modèles liés avec le nombre de ports requis, la charge complète, les distances de câble, la puissance solaire nécessaire, l’environnement du site et les besoins de gestion. Cette vérification doit être réalisée sur les fiches techniques actuelles et sur la configuration effectivement fournie avant de retenir un système.
