Erreurs de conception d’un système solaire hors réseau

Les erreurs de conception d’un système solaire hors réseau se révèlent rarement par une panne franche et immédiate. Elles provoquent plutôt des coupures à l’aube, des redémarrages PoE intermittents, une batterie qui ne retrouve jamais sa pleine charge ou une installation fiable en été mais indisponible en hiver.

Pour isoler la cause, il faut mesurer séparément la consommation réelle, l’énergie délivrée par la batterie, la recharge photovoltaïque et les tensions aux interfaces. Le tableau suivant fournit un point de départ. Tous les scénarios et calculs présentés ici sont hypothétiques : ils ne constituent pas le diagnostic d’une installation réelle.

Symptôme observé	Causes probables	Mesures à effectuer	Correction possible
Arrêt juste avant ou au lever du jour	Autonomie insuffisante, pertes de conversion sous-estimées, charge nocturne oubliée, seuil de coupure atteint	Tension batterie en fin de nuit, courant de charge, consommation nocturne en W, énergie consommée en Wh	Recalculer l’énergie nocturne utile, réduire les pertes, augmenter si nécessaire la capacité de stockage ou revoir la charge
Redémarrages répétés d’une caméra ou d’une radio PoE	Pointe de démarrage, chute de tension dans le câblage, convertisseur surchargé, PoE incompatible	Tension à l’entrée et à la sortie du convertisseur pendant le démarrage, puissance maximale, polarité, brochage et protocole	Corriger les câbles, prévoir la marge transitoire et sélectionner une interface PoE réellement compatible
Batterie qui ne se recharge jamais complètement	Champ photovoltaïque trop faible, ombrage, consommation diurne élevée, réglage ou limites MPPT inadaptés	Puissance PV disponible, courant de charge, énergie quotidienne produite et consommée, paramètres du contrôleur	Réduire la charge, supprimer l’ombrage, revoir le panneau ou sélectionner un contrôleur compatible
Pannes uniquement en hiver	Dimensionnement fondé sur une moyenne annuelle, nuits plus longues, mois de calcul mal choisi	Énergie journalière du mois défavorable, durée réelle des charges nocturnes, état de charge sur plusieurs jours	Refaire le bilan sur le mois de dimensionnement et intégrer une réserve pour les périodes sans recharge suffisante
Arrêts dans un coffret chaud	Accumulation thermique, mauvaise ventilation, composants trop rapprochés, limites thermiques dépassées	Températures dans le coffret, aux bornes et près du contrôleur, horaires des arrêts	Ombrager le coffret, améliorer l’évacuation thermique, espacer les équipements et vérifier leurs plages de fonctionnement
Panne impossible à caractériser sur site	Absence de points de test, connecteurs inaccessibles, télémétrie insuffisante	Accessibilité des fusibles, bornes, voyants, journaux et interfaces de communication	Repenser l’implantation pour permettre les mesures et la maintenance sans démontage complet

Ne pas confondre puissance nominale et énergie réellement disponible

La première erreur consiste à traiter les watts et les wattheures comme des valeurs interchangeables.

Les watts (W) indiquent une puissance instantanée.
Les wattheures (Wh) indiquent une quantité d’énergie.
Les ampères-heures (Ah) ne permettent une comparaison qu’à tension connue.
La capacité nominale d’une batterie n’est pas l’énergie effectivement livrée aux équipements.

Une caméra consommant 10 W pendant 12 heures demande théoriquement 120 Wh. Il faut ensuite ajouter les autres charges et les pertes du système. Une alimentation PoE, un convertisseur DC-DC, un switch, un modem cellulaire ou un pont radio consomment eux aussi de l’énergie.

Comparer les batteries en Wh, pas seulement en Ah

La relation de base est :

Énergie nominale en Wh = tension nominale en V × capacité en Ah

Exemple mathématique hypothétique :

batterie A : 12 V × 50 Ah = 600 Wh nominaux ;
batterie B : 24 V × 30 Ah = 720 Wh nominaux.

La batterie de 30 Ah stocke ici davantage d’énergie nominale que celle de 50 Ah, car sa tension est supérieure. Comparer uniquement les Ah conduirait donc à la mauvaise conclusion.

Même en Wh, la valeur reste nominale. L’énergie utilisable dépend notamment des seuils de protection, de la température, du courant demandé, du câblage et des rendements de conversion. Elle ne doit pas être assimilée à une autonomie garantie.

Le système solaire Maxsol CS8040 de 80 W et 576 Wh documente un panneau monocristallin de 80 W, une batterie LiFePO4 de 12,8 V et 45 Ah, un contrôleur MPPT et trois sorties DC 12 V. Ces valeurs décrivent l’architecture nominale ; elles ne permettent pas, à elles seules, de promettre une durée de fonctionnement pour une caméra ou une radio donnée.

Pour établir le bilan complet des charges, des pertes et de l’autonomie, consultez la méthode de dimensionnement d’un système solaire autonome pour vidéosurveillance.

Dimensionner sur le mois critique, pas sur l’ensoleillement moyen

Une moyenne annuelle peut masquer la période qui impose réellement le dimensionnement. En France, une installation destinée à fonctionner toute l’année doit être évaluée pour son mois de calcul défavorable, selon le site, l’orientation, l’environnement et le profil de charge. Il ne faut pas inventer une valeur générique d’ensoleillement applicable à tous les projets.

Le problème est double :

la production quotidienne peut diminuer ;
la consommation nocturne peut augmenter parce que la nuit dure plus longtemps.

Une caméra dont l’éclairage infrarouge s’active la nuit peut également demander davantage d’énergie pendant la période où le panneau ne produit rien. Une conception basée sur une consommation moyenne sur 24 heures risque donc de masquer la contrainte réelle de fin de nuit.

Diagnostic d’une panne hivernale

Si l’installation fonctionne le reste de l’année, relevez pendant plusieurs journées représentatives :

l’état de charge ou la tension de la batterie avant le lever du jour ;
l’énergie consommée durant la nuit ;
l’heure d’activation de l’infrarouge, des projecteurs ou des radios ;
la puissance photovoltaïque reçue après le lever du jour ;
le temps nécessaire pour restaurer l’énergie consommée ;
l’existence d’un ombrage saisonnier.

Une batterie plus grande peut retarder la coupure sans résoudre le défaut de recharge. Si le panneau ne restitue pas l’énergie utilisée avant la nuit suivante, le déficit s’accumule jour après jour.

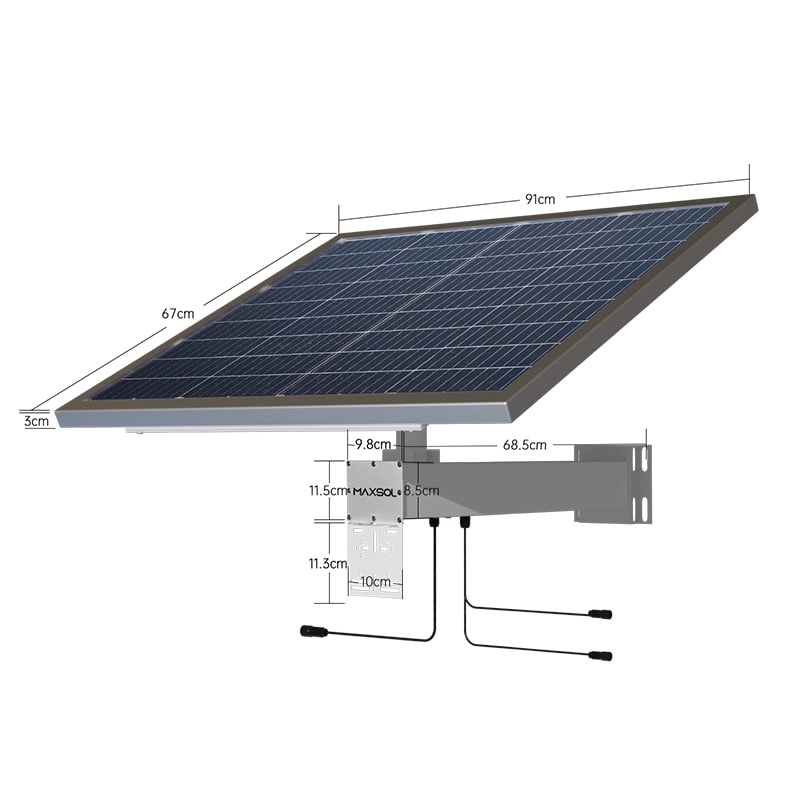

Le système Maxsol CS12060 de 120 W et 768 Wh documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, un contrôleur MPPT et trois sorties DC 12 V. Il constitue un exemple de configuration à comparer au bilan énergétique, mais pas une preuve d’autonomie universelle ni la garantie d’une recharge quotidienne complète.

Intégrer les charges nocturnes, les pertes et les démarrages

Les équipements d’un site distant ne consomment pas toujours leur puissance minimale indiquée sur une fiche technique. Les erreurs fréquentes sont d’oublier :

l’éclairage infrarouge d’une caméra ;
le chauffage, la ventilation ou le dégivrage éventuel d’un équipement ;
un modem ou un routeur fonctionnant en permanence ;
le switch Ethernet ;
un point d’accès ou un pont radio ;
les pertes du convertisseur DC-DC ou PoE ;
les pointes au démarrage ;
les accessoires actifs dans le coffret.

Exemple de bilan hypothétique

Supposons, uniquement pour illustrer la méthode :

caméra : 8 W le jour et 13 W avec infrarouge ;
radio : 7 W en continu ;
électronique auxiliaire : 2 W ;
durée nocturne retenue pour le calcul : 14 heures.

La charge nocturne théorique serait :

(13 W + 7 W + 2 W) × 14 h = 308 Wh

Cette valeur n’intègre pas encore les pertes de conversion, la marge de conception, les seuils de coupure ni les variations de température. Elle ne doit donc pas être directement comparée à la capacité nominale de la batterie comme si toute cette capacité était livrable.

Rechercher les pointes, pas seulement la moyenne

Des redémarrages PoE réguliers peuvent apparaître alors que la consommation moyenne semble acceptable. Une caméra motorisée, un émetteur radio ou un éclairage peut provoquer une demande transitoire supérieure. La tension chute alors brièvement, le convertisseur se coupe, puis l’équipement redémarre et répète le cycle.

Pour confirmer ce mécanisme, il faut mesurer la tension au niveau de la charge pendant l’événement, et non uniquement aux bornes de la batterie au repos. Vérifiez également la section et la longueur des conducteurs, les connecteurs, les fusibles et les chutes de tension sur les retours négatifs.

Vérifier la compatibilité entre batterie, MPPT et PoE

Un assemblage peut présenter des tensions nominales apparemment cohérentes tout en restant incompatible. La vérification doit couvrir chaque interface : panneau vers MPPT, MPPT vers batterie, batterie vers convertisseur et convertisseur vers équipement alimenté.

Côté photovoltaïque et MPPT

Avant la mise en service, confirmez dans la documentation actuelle :

la tension à vide maximale admissible à l’entrée PV ;
la plage de suivi MPPT ;
le courant et la puissance PV autorisés ;
le profil de charge adapté à la batterie ;
les seuils de protection ;
les températures autorisées pour la charge de la batterie ;
la configuration effectivement fournie.

La tension à vide du panneau varie avec les conditions. Le contrôleur ne doit pas être sélectionné uniquement sur la puissance nominale du module. Inversement, un panneau dont la tension se situe hors de la plage utile du MPPT peut empêcher une recharge correcte, même si sa puissance en watts semble suffisante.

Côté PoE

Le terme « PoE » ne garantit pas, à lui seul, l’interopérabilité. Il faut vérifier :

la tension demandée par l’équipement alimenté ;
la polarité ;
le brochage ;
le mode d’alimentation ;
le protocole ou la méthode de détection ;
la puissance continue et la pointe de démarrage ;
la tension minimale disponible au bout du câble.

Le convertisseur Maxsol POE24V DC vers PoE accepte une entrée de 12 à 36 V DC et fournit une sortie PoE réglable de 12 à 57 V, avec Ethernet Gigabit et affichage LCD de la tension. Pour une conversion documentée de 12 V vers 48 V, sa charge continue est limitée à 30 W. Le rendement annoncé jusqu’à 94 % représente un maximum, pas une valeur garantie à utiliser sans marge dans un calcul.

Les informations disponibles n’établissent pas une détection ou une négociation automatique conforme à un mode IEEE particulier. Il faut donc confirmer la tension, la polarité, le brochage et le protocole de l’appareil alimenté. Les produits liés dans cet article sont des exemples de sélection, et non un ensemble dont la compatibilité aurait été testée et validée.

Ne pas négliger l’ombrage, la température et l’accès de maintenance

Un bilan électrique correct sur le papier peut échouer à cause de l’implantation physique.

Ombrage partiel et salissures

Un obstacle visible seulement à certaines heures ou saisons peut réduire la recharge quotidienne. Lors d’un diagnostic, observez le panneau sur toute la fenêtre solaire utile et recherchez notamment :

végétation ;
poteaux et antennes ;
bord du coffret ou structure de fixation ;
bâtiments proches ;
dépôts susceptibles de masquer une partie du module.

La mesure importante n’est pas seulement la puissance instantanée à midi, mais l’énergie réellement récupérée pendant la journée.

Température du coffret

Un coffret exposé au soleil peut atteindre une température très différente de celle de l’air ambiant. La chaleur peut modifier le comportement des convertisseurs, contrôleurs, batteries et équipements réseau. Les plages thermiques doivent être vérifiées composant par composant, sans supposer qu’une valeur valable pour le boîtier s’applique automatiquement à tout ce qu’il contient.

Pour une batterie LiFePO4, la charge à basse ou haute température doit respecter les limites et protections de la documentation actuelle. L’article consacré aux avantages et précautions des batteries LiFePO4 pour la vidéosurveillance solaire explique pourquoi la chimie seule ne suffit pas à déterminer l’autonomie ou les conditions de charge.

Maintenance inaccessible

Une installation sans point de mesure transforme une panne simple en intervention longue. Prévoyez un accès sûr à :

la tension du panneau ;
l’entrée et la sortie du contrôleur ;
la batterie et ses protections ;
l’entrée et la sortie du convertisseur PoE ;
chaque fusible ou disjoncteur ;
les connecteurs réseau ;
les voyants, écrans ou interfaces de communication.

Si un connecteur ne peut être atteint qu’en retirant le panneau, la batterie ou l’ensemble du câblage, la conception doit être revue. Les options de communication telles que RS485, lorsqu’elles sont présentes dans la configuration commandée, peuvent faciliter l’observation, mais elles ne remplacent pas des points de test accessibles.

Valider la conception corrigée avec une recette de mise en service

Une correction n’est validée que lorsque le site fonctionne dans ses conditions de charge prévues et que les mesures confirment les marges retenues.

Contrôles avant alimentation

Confirmer la tension nominale de chaque composant.
Vérifier polarité, brochage et protection contre les surintensités.
Contrôler les limites de tension, courant et puissance du MPPT.
Vérifier les températures autorisées pour la batterie et sa charge.
Confirmer la compatibilité PoE, sans se fier uniquement au type de connecteur.
Inspecter la section, la longueur et le cheminement des câbles.
S’assurer que les organes de protection restent accessibles.

Contrôles sous charge

Mesurer la consommation réelle de chaque équipement.
Activer volontairement l’infrarouge, les radios et les fonctions les plus énergivores.
Observer la pointe de démarrage.
Mesurer la tension aux bornes de la charge, pas seulement à la source.
Vérifier que le convertisseur ne redémarre pas sous la charge maximale prévue.
Relever les températures dans le coffret après stabilisation.
Contrôler le fonctionnement simultané de tous les équipements.

Contrôles du cycle énergétique

Enregistrer l’état de la batterie en début et en fin de nuit.
Vérifier que la recharge restitue l’énergie consommée.
Observer plusieurs cycles représentatifs plutôt qu’un seul après-midi ensoleillé.
Tester le comportement au seuil de basse tension et lors du retour de l’alimentation solaire.
Confirmer que les réglages correspondent à la batterie réellement installée.
Documenter les valeurs de référence pour les futures interventions.

La bonne démarche consiste à corriger d’abord le bilan en Wh, puis la capacité de recharge, les pointes de puissance et enfin les interfaces. Ajouter une batterie sans corriger un panneau insuffisant, ou remplacer le panneau sans résoudre une incompatibilité PoE, ne fait que déplacer la panne.

Comme prochaine étape, comparez les modèles Maxsol liés et le convertisseur avec le nombre de ports, la charge réelle, la distance de câble, la puissance, l’environnement et les besoins de gestion de votre projet, puis confirmez chaque limite dans la fiche technique et la configuration fournies.
