Commutateur PoE longue portée : aller jusqu’à 300 m

Un switch PoE longue portée 300 m peut alimenter et raccorder certaines caméras IP bien au-delà des 100 m habituels d’un lien Ethernet cuivre. Il ne transforme pas pour autant chaque câble, caméra ou périphérique en liaison garantie à 300 m : le résultat dépend du mode Extend activé, de la baisse éventuelle de débit, de la qualité réelle du câblage, de la consommation PoE et des conditions d’installation.

Pour un projet de vidéosurveillance, cette fonction est particulièrement utile lorsqu’une caméra est éloignée d’un local technique, d’un portail, d’un parking ou d’une zone périphérique. Avant de la retenir dans un CCTP ou sur un chantier, vérifiez que le débit réduit reste suffisant pour les flux vidéo prévus et que le budget PoE du switch couvre la charge simultanée de tous les équipements.

Pourquoi la distance Ethernet standard compte

Un canal Ethernet sur câble cuivre à paires torsadées est habituellement conçu pour une longueur maximale de 100 m. Dans une installation structurée, cette distance comprend couramment jusqu’à 90 m de liaison permanente, auxquels s’ajoutent les cordons de brassage aux extrémités.

Cette limite ne concerne pas seulement la transmission des données. Avec le PoE, il faut également tenir compte de l’énergie qui circule dans le câble. Plus le parcours est long, plus la résistance du conducteur provoque une chute de tension et des pertes. Une caméra peut donc maintenir un lien réseau tout en devenant instable lors de l’activation de ses LED infrarouges, de son chauffage, d’un moteur PTZ ou d’un projecteur.

Dépasser 100 m sans solution adaptée expose notamment à :

des coupures intermittentes ou une négociation de lien aléatoire ;
une image vidéo figée, hachée ou absente en cas de saturation ;
un redémarrage de caméra lors d’un pic de consommation ;
une alimentation insuffisante en sortie de câble ;
des diagnostics difficiles après la pose, surtout si le câble est enterré ou inaccessible.

La bonne question n’est donc pas simplement « puis-je tirer 300 m ? », mais : ce lien de 300 m transporte-t-il le débit requis et fournit-il assez de puissance au pire cas de fonctionnement ?

Lorsque le débit caméra, la puissance et la qualité du câble ne permettent pas de valider cette configuration, il faut revoir l’architecture : ajouter une armoire intermédiaire, utiliser une alimentation locale, raccourcir le tronçon cuivre ou envisager une liaison fibre avec alimentation près de l’équipement distant.

Ce que change le mode Extend à 300 m

Le mode Extend d’un switch PoE longue portée adapte le fonctionnement de certains ports afin d’étendre les liaisons Ethernet sélectionnées jusqu’à 300 m dans des conditions compatibles. Il répond au besoin de caméras ou d’équipements IP éloignés, sans installer d’injecteur PoE supplémentaire à mi-parcours.

En pratique, cette extension s’accompagne généralement d’un débit de liaison inférieur à celui d’un port Fast Ethernet utilisé sur une distance standard. La réduction de débit permet de mieux tolérer un parcours cuivre plus long, mais elle change le périmètre des usages possibles.

Le compromis principal : portée contre débit

Une caméra IP à débit modéré peut convenir à un lien longue portée, selon son encodage, sa résolution, ses images par seconde et les scènes filmées. En revanche, une caméra haute résolution configurée avec un débit élevé, un flux secondaire, de l’audio, des métadonnées ou des fonctions analytiques peut exiger davantage de capacité.

Avant d’activer le mode Extend, calculez le débit à transporter :

Relevez le débit maximal configuré de chaque flux vidéo, pas uniquement le débit moyen observé.
Ajoutez les éventuels flux secondaires, l’audio, les données de contrôle et une marge d’exploitation.
Comparez ce total au débit réellement disponible dans le mode longue portée du switch.
Vérifiez le comportement lors de scènes complexes : feuillage, pluie, trafic, faible luminosité ou mouvement dense peuvent augmenter le débit vidéo selon la configuration d’encodage.

Ne supposez jamais qu’un port PoE longue portée 300 m offre le même débit qu’un port Ethernet standard à 100 m. Consultez la documentation du modèle retenu pour connaître les ports concernés, le débit obtenu en mode Extend et les conditions de mise en œuvre.

Quels usages sont adaptés ?

Le mode longue portée est souvent pertinent pour :

une caméra fixe isolée en limite de propriété ;
une caméra de portail ou de contrôle d’accès ;
quelques caméras sur un parking, une cour ou une zone logistique ;
des points IP éloignés dont le débit est contrôlé ;
un projet où l’armoire réseau peut rester centralisée.

Il demande plus de prudence pour :

les caméras multi-capteurs ou à très forte définition ;
les caméras PTZ avec accessoires énergivores ;
les installations qui agrègent plusieurs flux sur un seul lien étendu ;
les équipements nécessitant un débit constant élevé ;
les réseaux où une évolution future de la résolution vidéo est probable.

Le mode Extend est une fonction de conception ciblée, non un substitut universel au câblage structuré, à la fibre ou à une alimentation de proximité.

Vérifications du câble et de l’équipement alimenté

La portée annoncée constitue une limite de fonctionnement du mode, pas une promesse automatique pour tout câble installé. Une étude sérieuse commence par le parcours réel et les caractéristiques du matériel connecté.

Contrôler le câble avant la pose

Privilégiez un câble cuivre adapté à l’installation, avec des conducteurs de qualité et une section cohérente avec la distance et la puissance demandée. Le cuivre massif est généralement préférable aux câbles CCA, dont l’âme en aluminium cuivré augmente la résistance et réduit la marge utile pour le PoE.

Vérifiez en particulier :

la longueur réelle du cheminement, y compris les remontées, boucles et cordons ;
la catégorie et l’état du câble ;
le matériau et le diamètre des conducteurs ;
le nombre de raccordements intermédiaires ;
la qualité des prises, connecteurs et épissures ;
les écrasements, courbures excessives et dommages de gaine ;
la séparation avec les sources de perturbations électriques ;
l’adéquation du câble à une pose extérieure, enterrée ou en gaine, selon le contexte.

Un testeur de câble est utile pour détecter les erreurs de paires, les défauts de continuité et certains problèmes de longueur. Il ne remplace pas un essai en charge : la validation doit aussi inclure le trafic réseau et la consommation réelle de la caméra.

Vérifier la caméra ou le périphérique PoE

Le périphérique alimenté doit être compatible avec le PoE fourni par le switch. Contrôlez son besoin énergétique maximal, et non seulement sa consommation nominale indiquée au repos.

Pour une caméra, relevez notamment :

la puissance maximale avec infrarouge, chauffage, ventilation et moteurs activés ;
la classe et le standard PoE demandés ;
la puissance réellement disponible au bout du câble, selon la distance ;
le débit maximal des flux configurés ;
les besoins complémentaires, par exemple un éclairage externe ou un boîtier chauffant.

Une caméra qui consomme peu en journée peut atteindre son maximum à la tombée de la nuit. C’est dans cette situation, avec toutes les caméras actives, que l’installation doit rester stable.

Tenir compte de l’environnement extérieur

Sur une liaison exposée, le câble n’est qu’un élément de l’ensemble. L’humidité, les écarts de température, les surtensions et la foudre indirecte peuvent affecter le fonctionnement. Prévoyez une architecture de protection adaptée au site, à la mise à la terre et aux interfaces cuivre qui sortent du bâtiment.

Les boîtiers, presse-étoupes, passages de câble et connecteurs doivent également être choisis pour leur environnement réel. Une fonction PoE 300 m ne dispense pas de protéger les équipements placés sur un poteau, un portail ou une façade.

Comparer les options 4, 8, 16 et 24 ports

Le nombre de ports ne se choisit pas uniquement selon le nombre actuel de caméras. Il faut intégrer les ports de réserve, la croissance prévue, la topologie des liaisons montantes et le budget d’alimentation global.

Les quatre modèles ci-dessous disposent de ports PoE Fast Ethernet et d’un mode longue portée jusqu’à 300 m. Leurs liaisons montantes et leurs budgets diffèrent : il faut donc comparer à la fois la capacité d’accès, l’agrégation réseau et la puissance disponible.

Modèle	Ports PoE	Liaisons montantes	Budget PoE total	Ports jusqu’à 60 W	Cas de sélection courant
PS1402E	4 Fast Ethernet	2 Fast Ethernet	65 W	Port 4	Petit groupe de caméras ou point distant compact
PS1802GE	8 Fast Ethernet	2 Gigabit	120 W	Ports 7 à 8	Petit à moyen site avec besoin de montée en Gigabit
PS11602FE	16 Fast Ethernet	2 Gigabit + 1 SFP	200 W	Ports 13 à 16	Site intermédiaire, fibre possible vers le réseau central
PS12402FE	24 Fast Ethernet	2 Gigabit + 1 SFP	300 W	Ports 20 à 24	Densité de caméras plus importante et extensions prévues

Pour 4 équipements : prioriser la simplicité et le budget

Le switch PoE longue portée PS1402E à 4 ports comporte 4 ports PoE Fast Ethernet, 2 liaisons montantes Fast Ethernet et un budget PoE de 65 W. Son port 4 peut fournir jusqu’à 60 W.

Ce format convient lorsque le nombre de caméras est limité et que la puissance cumulée reste largement sous le budget de 65 W. Attention : un port pouvant aller jusqu’à 60 W ne signifie pas que les autres ports peuvent simultanément consommer leur maximum. La somme des consommations doit toujours respecter le budget global.

Pour 8 équipements : sécuriser l’agrégation réseau

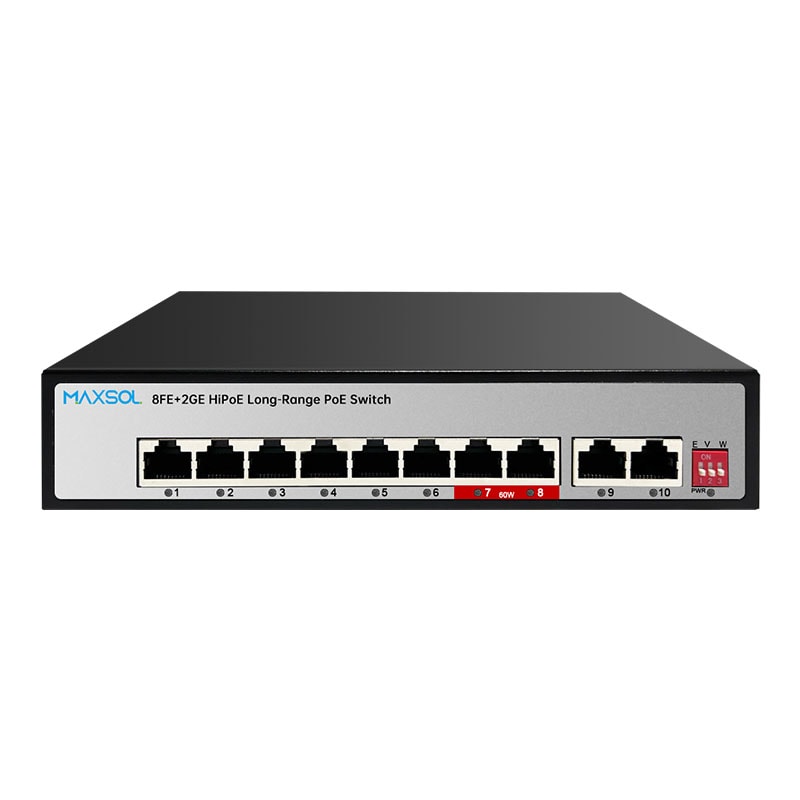

Le switch PS1802GE à 8 ports PoE avec liaisons montantes Gigabit offre 8 ports PoE Fast Ethernet, 2 uplinks Gigabit et un budget de 120 W. Les ports 7 et 8 peuvent fournir jusqu’à 60 W chacun.

Les uplinks Gigabit constituent un point important lorsque plusieurs caméras remontent vers un enregistreur, un cœur de réseau ou un serveur de supervision. Ils n’augmentent pas le débit d’un port caméra Fast Ethernet ou d’un port placé en mode Extend, mais ils évitent que la liaison montante devienne le premier goulot d’étranglement.

Pour 16 équipements : intégrer la fibre dans la topologie

Le switch PS11602FE à 16 ports PoE propose 16 ports PoE Fast Ethernet, 2 uplinks Gigabit, 1 uplink SFP et un budget PoE de 200 W. Les ports 13 à 16 peuvent aller jusqu’à 60 W.

L’uplink SFP donne une option de liaison fibre vers une baie centrale, à condition de sélectionner un module et une infrastructure compatibles avec le projet. Cette architecture peut être intéressante quand le switch dessert une zone éloignée et que la remontée vers le réseau principal doit parcourir une longue distance.

Pour 24 équipements : prévoir la puissance autant que les ports

Le switch PS12402FE à 24 ports PoE comprend 24 ports PoE Fast Ethernet, 2 uplinks Gigabit, 1 uplink SFP et un budget PoE de 300 W. Les ports 20 à 24 peuvent fournir jusqu’à 60 W.

Ce choix est pertinent lorsqu’un site concentre un plus grand nombre de caméras ou doit conserver des ports libres. Dimensionnez toutefois l’alimentation selon le profil de chaque appareil. Vingt-quatre ports disponibles ne signifient pas que vingt-quatre appareils à forte puissance peuvent être alimentés à leur puissance maximale.

Allocation des ports Hi-PoE et budgets de puissance

La puissance maximale d’un port et le budget total du switch sont deux données distinctes. Cette distinction est essentielle pour éviter les coupures liées à une surcharge PoE.

Prenons un principe simple : si les équipements raccordés demandent au total 110 W, un switch avec budget PoE de 120 W présente une marge limitée. L’ajout d’une caméra, un passage en vision nocturne ou une hausse temporaire de consommation peut conduire à dépasser la capacité disponible.

Pour dimensionner correctement :

Établissez la liste de tous les appareils PoE, y compris les équipements ajoutés ultérieurement.
Relevez leur consommation maximale constructeur.
Additionnez les puissances maximales, plutôt que les puissances moyennes.
Placez les équipements exigeant jusqu’à 60 W sur les ports Hi-PoE prévus à cet effet.
Comparez le total au budget PoE du switch.
Conservez une marge pour les pointes de consommation et les évolutions.

Les ports à haute puissance doivent être réservés aux équipements qui les nécessitent réellement. Sur les modèles présentés, ils ne sont pas répartis uniformément sur tous les ports : port 4 du PS1402E, ports 7 à 8 du PS1802GE, ports 13 à 16 du PS11602FE et ports 20 à 24 du PS12402FE.

Il est également prudent de vérifier la séquence de démarrage après une coupure électrique. Tous les périphériques peuvent demander de l’énergie presque simultanément au redémarrage ; la conception doit pouvoir le supporter sans dépasser le budget.

Liste de contrôle pour la mise en service

Une réception méthodique permet de détecter les défauts avant que l’installation ne soit difficile d’accès ou exploitée en conditions réelles.

Avant la mise sous tension

Confirmer le numéro de port et le rôle de chaque équipement.
Vérifier la longueur de chaque liaison supposée dépasser 100 m.
Identifier les ports qui doivent fonctionner en mode Extend.
Contrôler les terminaisons RJ45, le blindage éventuel et la continuité des paires.
Vérifier que les équipements à forte puissance sont raccordés aux ports Hi-PoE appropriés.
Additionner les consommations maximales et les comparer au budget PoE.
Valider la configuration vidéo : résolution, codec, images par seconde et débit maximal.
Vérifier le chemin de remontée vers le NVR, le réseau de supervision ou l’uplink fibre.

Pendant les essais

Confirmer que chaque caméra démarre et reste en ligne.
Contrôler la négociation du lien et le débit correspondant au mode activé.
Vérifier l’affichage en direct, l’enregistrement et la lecture des flux.
Tester le fonctionnement de nuit ou simuler les fonctions énergivores si cela est possible.
Contrôler les fonctions PTZ, audio, alarmes ou éclairage intégrés lorsqu’ils existent.
Vérifier que l’ensemble des flux est remonté sans saturation de l’uplink.
Observer les erreurs de liaison, pertes de paquets, redémarrages et coupures PoE.

Après validation

Documentez les longueurs, les ports utilisés, le mode configuré, la puissance estimée par appareil et les paramètres de débit vidéo. Cette fiche simplifie les interventions ultérieures et évite d’ajouter une caméra sans vérifier la marge PoE et la capacité réseau.

Questions fréquentes

Un switch PoE longue portée 300 m fonctionne-t-il avec toutes les caméras IP ?

Non. La compatibilité dépend notamment du standard PoE de la caméra, de sa puissance maximale, du débit requis, de la longueur effective et de la qualité du câble. Le mode longue portée doit aussi être disponible sur le port concerné et convenir à l’usage prévu.

Puis-je raccorder plusieurs caméras sur un câble de 300 m ?

Un seul câble Ethernet relie normalement un port du switch à un périphérique. Pour plusieurs caméras éloignées, il faut prévoir une architecture réseau adaptée, par exemple des liaisons individuelles, un équipement intermédiaire correctement alimenté ou une distribution locale. Évitez de supposer qu’un seul lien longue portée suffit à alimenter et transporter plusieurs flux sans calcul de débit et de puissance.

Le mode Extend est-il adapté à une caméra 4K ?

Cela dépend du débit vidéo réellement paramétré et du débit disponible en mode longue portée. Une caméra 4K peut parfois fonctionner avec un encodage maîtrisé, mais elle peut aussi dépasser la capacité du lien, en particulier lorsque la scène est complexe. Vérifiez le débit maximal de tous les flux avant de choisir cette architecture.

Faut-il utiliser de la fibre au-delà de 300 m ?

La fibre est souvent une solution pertinente lorsque la distance est supérieure à la capacité du cuivre, lorsque le débit demandé est élevé, ou lorsque l’environnement impose une meilleure séparation électrique. Elle ne transporte pas directement l’alimentation PoE : une alimentation locale ou une solution d’alimentation adaptée reste nécessaire près de l’équipement distant.

Pour choisir un switch, comparez les modèles Maxsol selon le nombre de ports réellement nécessaire, la distance de chaque caméra, la puissance maximale de chaque appareil, le type de liaison montante, l’environnement extérieur et les besoins de gestion réseau.
