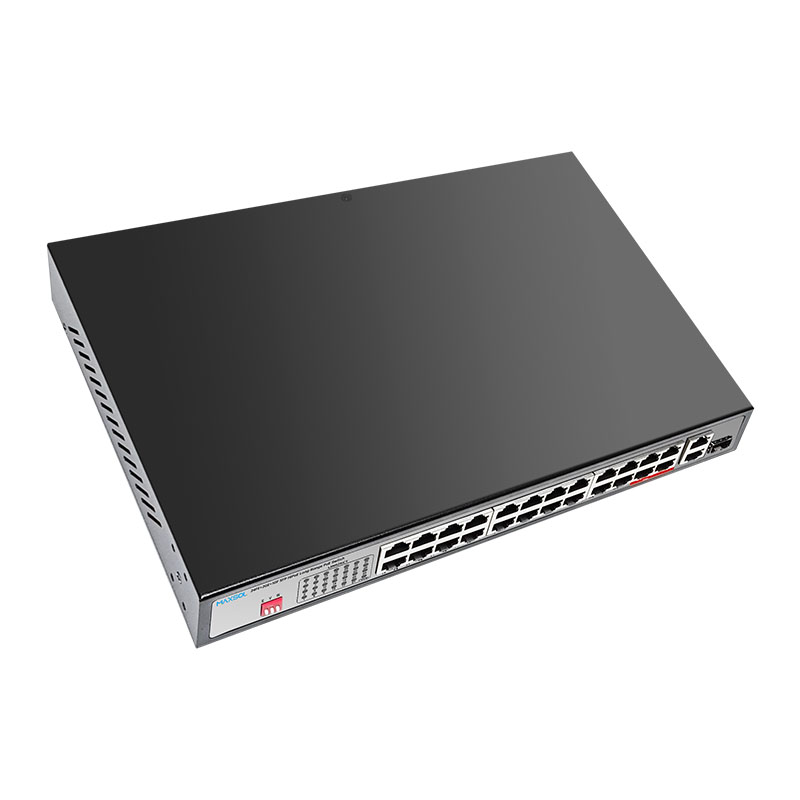

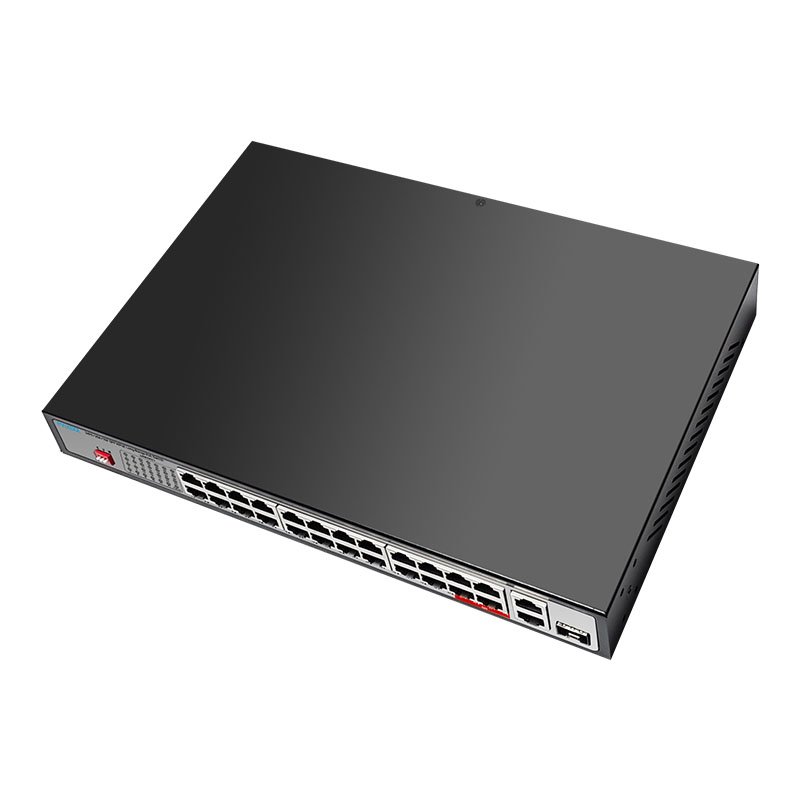

Modèle: PS12402FE

Commutateur Hi-PoE 24 ports, 300 W, liaison Gigabit

Commutateur Fast Ethernet PoE à 24 ports, avec prise en charge du Hi-PoE à 60 W, 2 liaisons montantes Gigabit RJ45, 1 logement SFP, l’isolation VLAN, le mode Extend et la fonction Watchdog.

Principales caractéristiques

Commutateur PoE HiPoE longue portée 300 m, 24FE+2GE+1GF en liaison montante
Prise en charge d’un watchdog intelligent pour surveiller les équipements PD conformes
Les ports 21-24 prennent en charge Hi-PoE jusqu’à 60W pour les appareils PD conformes à IEEE 802.3bt
Les ports 1-20 prennent en charge PoE à 30W pour les appareils PD conformes à IEEE 802.3af/at
Prise en charge des VLAN
Alimentation interne 300W (inclus)
Prise en charge de la priorité des ports

Envoyer une demande par e-mailsales@maxsol-tech.com

Fiche techniqueTélécharger Voir

Spécifications

Interfaces

Modèle: PS12402FE

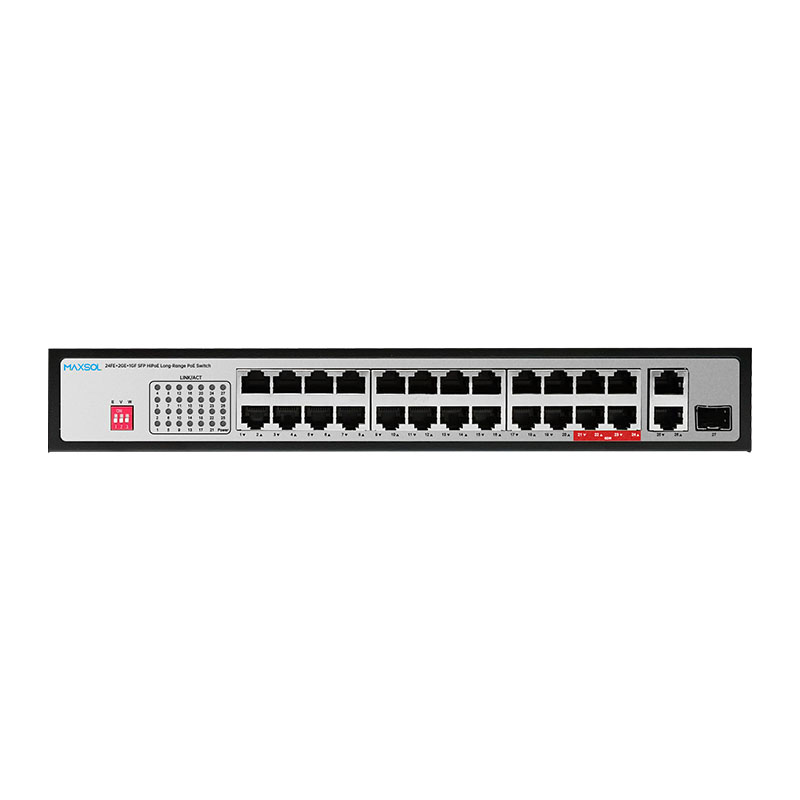

Port fixe: 24 × 10/100Base-T/TX ports PoE (données/alimentation); 2 × 10/100/1000Base-T/TX ports RJ45 montants (données); 1 × 100/1000Base-X liaison montante fibre SFP (données)

PoE

Port PoE: Ports 1–20: IEEE802.3af/at; ports 21–24: IEEE802.3bt, jusqu’à 60W
Norme PoE: Les ports PoE prennent en charge IEEE802.3af/at/bt
Fonction du commutateur DIP à 3 modes: E – Mode Extend : AI Extend sur 300 m avec changement automatique de vitesse d’un port (limite de 10 Mbps) ; les autres ports maintiennent 100M dans un rayon de 100 m. V – Mode VLAN : Isole les ports PoE entre eux tout en permettant la communication avec le port montant, ce qui améliore la sécurité et réduit le trafic de diffusion. W – Mode Watchdog : Détecte automatiquement les caméras IP qui ne répondent pas et redémarre leur alimentation PoE pour rétablir leur fonctionnement, en réduisant les interruptions et les coûts de maintenance.
Protocole de réseau: IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000base-X; IEEE802.3x.
Fonction de port Ethernet: Détection automatique 10/100Base-T(X) et 10/100/1000 Base-T, duplex intégral/semi-duplex et adaptation automatique MDI/MDI-X.
Mode de transmission: Stockage et retransmission

Caractéristiques du commutateur

Capacité de commutation: 10.8Gbps
Débit de retransmission: 8.04Mpps
Tableau des adresses MAC: 2K
Mémoire tampon: 2 M
Cadre Jumbo: 1512 byte
Transmission sur paire torsadée: 10BASE-T : UTP Cat5 (≤300 m) ; 100BASE-TX : UTP Cat5 ou supérieur (≤100 m) ; 1000BASE-T : UTP Cat5 ou supérieur (≤100 m)
Broche d’alimentation: AF/AT:1/2(+),3/6(-);Hi PoE:1/2(+),3/6(-),4/5(+),7/8(-)
Puissance maximale / moyenne par port: Ports 1-20: 30W/15.4W; Ports 21-24: 60W/30W/15.4W.
Budget de puissance: 300W
Consommation d'énergie: Veille <5 W ; pleine charge <300 W

Caractéristiques physiques

Indicateur DEL: Indicateur d’alimentation: PWR (Vert); Indicateur réseau:1-27(Link/Act)/(Vert).

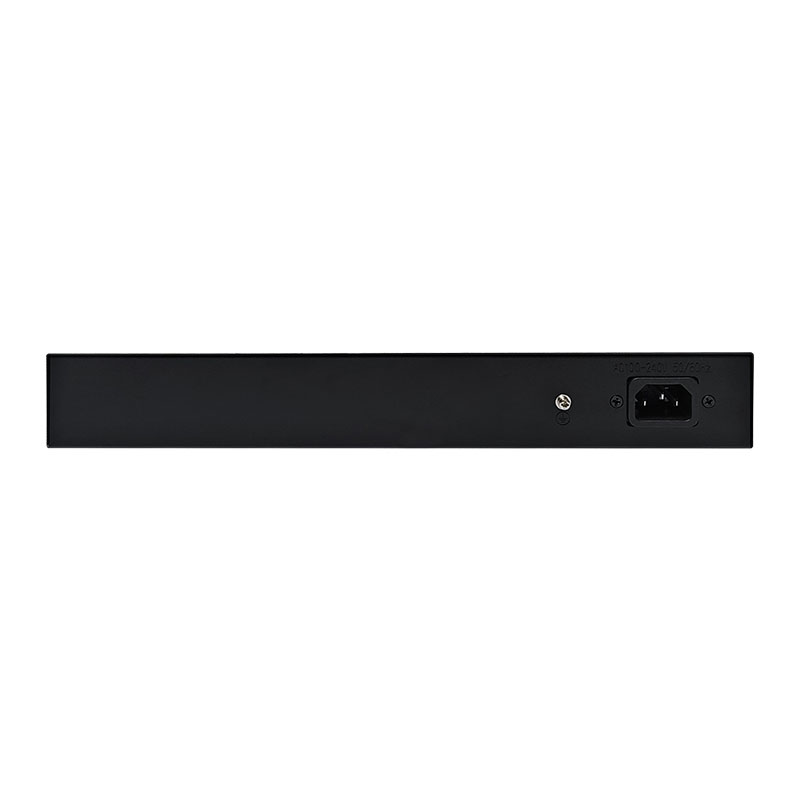

Alimentation: Alimentation intégrée AC100~240V 50-60Hz.
Température / humidité de fonctionnement: -20~+55°C:5%~90% HR non condensé
Température / humidité de stockage: -40~+75°C;5%~95% HR non condensé
Dimension: 310*205*45mm
Poids net / brut: <3kg / <4kg
Méthode d'installation: Installation sur bureau, au mur ou en rack 1U.
Protection: IEC 61000-4-2 (ESD) : décharge au contact ±8 kV, décharge dans l’air ±15 kV; IEC 61000-4-5 (protection foudre/surtension) : alimentation CM ±4 kV / DM ±2 kV ; ports ±4 kV
Niveau de protection: IP30

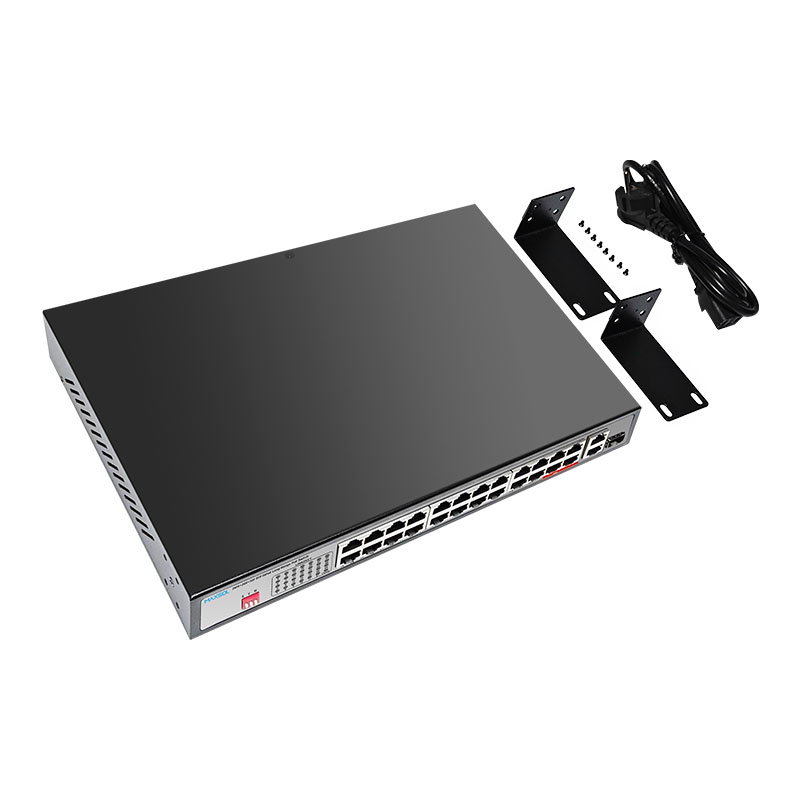

Contenu de l'emballage

Commutateur: 1 pièce
Cordon d'alimentation: 1 pièce
Guide d'installation rapide: 1 pièce
