MPPT ou PWM : quel régulateur solaire choisir ?

Pour la plupart des installations solaires extérieures alimentant des caméras, des équipements réseau ou des liaisons radio, un régulateur MPPT est généralement préférable lorsque la tension du panneau dépasse nettement celle de la batterie, que la production hivernale compte ou que la puissance disponible doit être exploitée au mieux. Un PWM reste pertinent pour une petite installation simple, à condition que le panneau et la batterie soient étroitement compatibles en tension.

Le choix ne doit toutefois pas reposer sur le seul mot « rendement ». Un MPPT peut mieux exploiter la courbe électrique du panneau, mais cela ne garantit ni une autonomie donnée ni un meilleur rendement global. Il faut également vérifier la consommation propre du régulateur, les pertes dans les câbles, les limites de courant, le profil de charge LiFePO4, la température et le comportement réel de la charge.

Comment fonctionnent les régulateurs MPPT et PWM ?

Un régulateur PWM et un régulateur MPPT assurent tous deux la liaison entre le générateur photovoltaïque et la batterie, mais ils ne gèrent pas de la même manière les différences de tension.

Principe d’un régulateur PWM

Un régulateur PWM, pour « modulation de largeur d’impulsion », relie périodiquement le panneau à la batterie. Pendant la phase de charge principale, le panneau est donc généralement amené à fonctionner à une tension proche de celle de la batterie en charge.

Cette architecture est relativement simple. Elle peut convenir lorsque la tension au point de puissance maximale du panneau, ou Vmp, est bien adaptée à la tension de charge de la batterie. En revanche, la partie de la tension du panneau située au-dessus de cette tension de charge ne se transforme pas automatiquement en courant supplémentaire.

Exemple purement hypothétique : un panneau fournirait 5 A à 18 V à son point de puissance maximale, soit 90 W dans les conditions supposées. S’il est ramené à environ 14,2 V par un système PWM tout en délivrant toujours 5 A, la puissance transmise serait d’environ 71 W avant les autres pertes. Cet exemple simplifié n’est pas une mesure de produit et ne permet pas de prévoir un gain universel.

Principe d’un régulateur MPPT

Un régulateur MPPT, ou suivi du point de puissance maximale, cherche le point de fonctionnement où le produit de la tension et du courant du panneau est le plus élevé. Un convertisseur continu-continu adapte ensuite cette puissance aux besoins de la batterie.

Ainsi, un panneau peut fonctionner à une tension supérieure à celle de la batterie, tandis que le régulateur convertit une partie de cet écart de tension en courant de charge supplémentaire. Cette conversion reste soumise :

au rendement propre du convertisseur ;
à sa plage de suivi MPPT ;
à sa tension photovoltaïque maximale ;
à son courant d’entrée admissible ;
à son courant maximal de charge ;
à sa puissance photovoltaïque autorisée.

Le « rendement MPPT » ou l’efficacité de suivi désigne uniquement la capacité à trouver le point de puissance du panneau. Il ne faut pas le confondre avec le rendement complet du système, qui comprend aussi la conversion, les câbles, la batterie, les protections et les charges alimentées.

Critère	Régulateur PWM	Régulateur MPPT
Fonctionnement du panneau	Proche de la tension de la batterie en charge	Autour du point de puissance maximale disponible
Écart de tension panneau-batterie	Doit rester limité et soigneusement adapté	Peut accepter un écart plus important dans ses limites
Conversion de tension	Pas de conversion MPPT	Conversion continu-continu
Conception	Généralement plus simple	Plus complexe
Production saisonnière	Plus dépendante de l’adéquation des tensions	Souvent plus favorable lorsque la tension disponible offre une marge suffisante
Consommation en veille	À vérifier sur chaque appareil	À vérifier sur chaque appareil
Coût initial	Souvent inférieur à caractéristiques comparables	Souvent supérieur à caractéristiques comparables
Usage typique	Petite puissance et panneau adapté à la batterie	Site critique, conditions variables ou puissance à mieux valoriser

Adapter la tension du panneau à celle de la batterie

Le choix entre MPPT et PWM commence par quatre valeurs : Voc, Vmp, tension de charge de la batterie et limites d’entrée du régulateur.

Voc est la tension du panneau en circuit ouvert.
Vmp est sa tension au point de puissance maximale.
La tension de charge est supérieure à la tension nominale de la batterie.
La plage MPPT indique les tensions dans lesquelles le suivi peut fonctionner correctement.

Avec un PWM, la Vmp du panneau doit être cohérente avec la tension nécessaire à la batterie. Si elle est beaucoup plus élevée, l’excédent de tension est peu valorisé. Si elle est trop basse, notamment lorsque le panneau chauffe, la batterie risque de ne pas recevoir une tension suffisante pour suivre le profil de charge prévu.

Avec un MPPT, la Vmp doit rester au-dessus de la tension de charge avec une marge suffisante, tout en demeurant dans la plage de suivi du contrôleur. La Voc maximale, quant à elle, ne doit jamais dépasser la limite absolue d’entrée PV.

Calculer la Voc par temps froid

La tension à vide d’un panneau augmente lorsque la température de ses cellules baisse. Il faut donc calculer la Voc de la chaîne dans les conditions froides plausibles du site, et non se limiter à la valeur indiquée dans les conditions nominales de la fiche technique.

Hypothèse illustrative, non liée à un produit : un module possède une Voc de 22 V et un coefficient de tension de −0,30 %/°C. Si l’on suppose une température de cellule de −10 °C au lieu de 25 °C, l’écart est de 35 °C. Une estimation simplifiée donne :

22 × (1 + 0,003 × 35) ≈ 24,3 V

Une marge de conception supplémentaire peut être nécessaire selon les tolérances et les prescriptions du fabricant. Pour des panneaux en série, les Voc s’additionnent.

Contrôler aussi les courants

La vérification ne s’arrête pas à la tension :

les courants des branches photovoltaïques en parallèle s’additionnent ;
le courant de court-circuit doit rester compatible avec l’entrée du régulateur ;
le courant de charge de sortie doit respecter la limite du contrôleur et celle de la batterie ;
un MPPT peut atteindre sa limite de courant de sortie avant d’utiliser toute la puissance théorique du champ solaire.

À titre approximatif, un champ de 120 W chargeant une batterie autour de 14 V pourrait représenter plus de 8 A avant prise en compte des pertes et des variations de fonctionnement. Il s’agit d’une hypothèse de calcul, pas d’une performance garantie. Pour coordonner cette vérification avec la consommation du site, consultez la méthode de dimensionnement d’un système solaire autonome pour vidéosurveillance.

Température, ombrage et production selon les saisons

Le MPPT devient particulièrement intéressant lorsque la courbe électrique du panneau varie sensiblement au fil de la journée ou de l’année. Il ne crée toutefois pas d’énergie et ne compense pas un panneau mal orienté, fortement ombragé ou sous-dimensionné.

Effet de la température

Par temps froid, la tension du panneau augmente. Cette situation peut donner au MPPT davantage de marge pour convertir la tension disponible en courant de charge, mais elle présente aussi un risque : dépasser la tension PV maximale autorisée.

À l’inverse, lorsque les cellules chauffent, leur tension diminue. Si la Vmp devient trop proche de la tension requise pour charger la batterie, le régulateur peut manquer de marge de conversion. Ce point concerne les MPPT comme les PWM, même si leurs réactions diffèrent.

Il faut donc vérifier deux situations opposées :

à froid : la Voc maximale de la chaîne reste-t-elle sous la limite du régulateur ?
à chaud : la Vmp reste-t-elle assez élevée pour permettre la charge de la batterie ?

Effet de l’ombrage

Un MPPT recherche le meilleur point disponible sur la courbe du champ photovoltaïque. Il peut donc mieux s’adapter à certaines variations d’éclairement qu’un PWM. Mais en cas d’ombre partielle, la courbe peut présenter plusieurs maxima locaux, et les diodes de dérivation peuvent modifier fortement la production.

Le résultat dépend alors de l’algorithme du contrôleur, du câblage en série ou en parallèle et de la répartition de l’ombre. Aucun régulateur ne récupère l’énergie qui n’atteint plus les cellules.

Pour un site extérieur, il faut examiner les ombres provoquées par les mâts, antennes, coffrets, arbres ou constructions à différents moments de la journée. Éloigner correctement le panneau d’un obstacle peut apporter davantage qu’un changement de technologie de régulation.

Rendement saisonnier et consommation propre

L’intérêt énergétique du MPPT est souvent plus marqué lorsque la production solaire est limitée et que chaque watt compte. Il reste néanmoins nécessaire de comparer la consommation propre des appareils.

Sur une installation de petite puissance, quelques watts ou même une consommation continue plus faible peuvent devenir significatifs sur 24 heures. La fiche technique doit préciser, selon le produit :

la consommation en fonctionnement ;
la consommation nocturne ou en veille ;
le courant absorbé sur la batterie ;
les modes d’économie d’énergie ;
la consommation d’une interface de communication éventuelle.

Un MPPT performant en journée peut perdre une partie de son intérêt si son besoin permanent est disproportionné par rapport à la taille du système. Inversement, il ne faut pas supposer qu’un PWM consomme toujours moins : cette donnée doit être vérifiée modèle par modèle.

Profil de charge LiFePO4 et contrôles du BMS

La présence d’un mode « lithium » ne suffit pas à prouver la compatibilité avec une batterie LiFePO4 donnée. Le régulateur doit pouvoir appliquer les tensions, durées et conditions de température prescrites par le fabricant de la batterie.

Les principaux paramètres à contrôler sont :

la tension de charge principale ;
la durée ou la logique de maintien à haute tension ;
la tension de floating, si cette phase est autorisée ;
la désactivation de l’égalisation ;
la compensation en température, qui n’est pas nécessairement adaptée au LiFePO4 ;
la température minimale de charge ;
le courant de charge maximal ;
les seuils de reconnexion après une protection du BMS.

Une batterie LiFePO4 ne doit pas recevoir automatiquement le profil prévu pour une batterie plomb-acide. Une égalisation ou une compensation thermique inadaptée peut conduire à des tensions non conformes aux prescriptions de la batterie.

Le BMS apporte des protections au niveau de la batterie, mais il ne remplace pas le régulateur de charge. Sa déconnexion constitue une mesure de protection, pas une méthode normale de régulation. Il faut aussi vérifier comment le contrôleur réagit si le BMS coupe soudainement la batterie alors que le panneau produit encore.

La charge à basse température mérite une attention particulière. La température de l’air ne représente pas toujours celle des cellules dans un coffret. Il convient de confirmer la plage de charge autorisée, la présence éventuelle d’une coupure basse température et l’emplacement de la sonde. Pour approfondir ce choix de chimie, consultez les avantages et points de vigilance d’une batterie LiFePO4 pour vidéosurveillance solaire.

Enfin, une capacité nominale exprimée en Wh ne correspond pas intégralement à l’énergie livrée à la charge. Les seuils du BMS, les pertes de conversion, la température, le câblage et la marge de réserve réduisent l’énergie réellement exploitable.

Comparer le coût total et les limites du régulateur

Le PWM peut avoir un coût d’achat inférieur, mais le prix du contrôleur n’est qu’une partie du coût total. Il faut aussi considérer le panneau nécessaire, les sections de câble, les protections, le coffret, les interventions sur site et les conséquences d’une alimentation insuffisante.

Un comparatif réaliste doit inclure :

Le coût initial du régulateur.
La puissance de panneau nécessaire pour atteindre l’objectif énergétique.
Les pertes liées à la longueur et à la section des câbles.
La consommation propre, de jour comme de nuit.
Les fonctions de paramétrage et de supervision nécessaires.
Le temps d’installation et de diagnostic.
Le risque d’écrêtage lorsque le courant maximal est atteint.
La capacité du produit à appliquer le profil exact de la batterie.

Un MPPT plus coûteux peut être économiquement cohérent lorsqu’il évite d’augmenter la surface photovoltaïque ou lorsqu’une perte d’alimentation entraîne une intervention difficile. Mais il peut être superflu sur une petite installation bien appariée, facilement accessible et disposant d’une marge énergétique importante.

Vérifier les limites avant d’augmenter le panneau

Un contrôleur ne devient pas compatible simplement parce que sa puissance nominale semble suffisante. La fiche technique actuelle doit permettre de confirmer :

la tension PV maximale, calculée à froid ;
la plage de suivi MPPT ;
le courant PV ou de court-circuit admissible ;
la puissance PV autorisée pour la tension de batterie choisie ;
le courant maximal de charge ;
les tensions de batterie prises en charge ;
la température de fonctionnement et de charge ;
le profil LiFePO4 disponible ou paramétrable ;
les protections et conditions de redémarrage.

Un champ solaire peut parfois être surdimensionné par rapport à la puissance de sortie d’un MPPT, mais uniquement selon les règles explicites de son fabricant. Il ne faut jamais déduire cette possibilité d’un autre modèle.

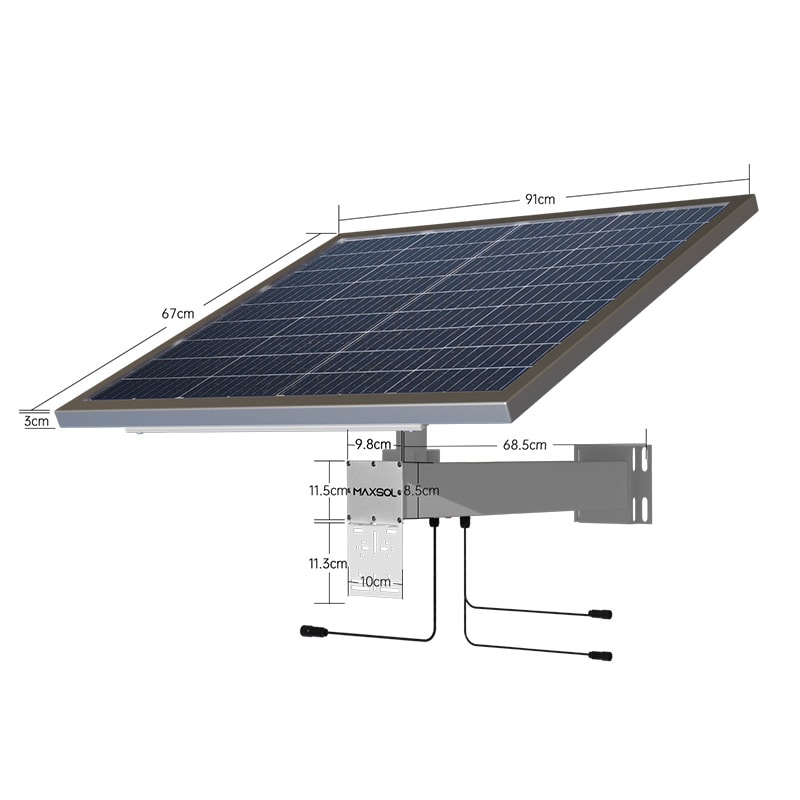

Pour situer ces critères dans des configurations concrètes, le système solaire Maxsol CS8040 de 80 W et 576 Wh documente un panneau monocristallin de 80 W, une batterie LiFePO4 de 12,8 V 45 Ah, un régulateur MPPT et trois sorties DC 12 V. Le système solaire Maxsol CS12060 de 120 W et 768 Wh documente pour sa part un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V 60 Ah, un régulateur MPPT et trois sorties DC 12 V. Une interface RS485 est indiquée comme optionnelle pour les deux configurations.

Ces références constituent des exemples de sélection, pas la preuve d’un ensemble compatible avec n’importe quelle caméra, radio ou équipement réseau. Il faut vérifier la fiche technique en vigueur et la configuration fournie, notamment les limites PV, les courants, les températures de charge et les protections. Les capacités nominales de 576 Wh et 768 Wh ne garantissent ni une autonomie universelle ni un fonctionnement continu 24 h/24.

Dans quels cas choisir chaque technologie ?

Choisissez plutôt un MPPT lorsque :

la Vmp du panneau est nettement supérieure à la tension de charge de la batterie ;
plusieurs panneaux sont câblés en série ;
la production en période peu ensoleillée est importante pour le projet ;
la charge fonctionne en continu et laisse peu de marge énergétique ;
la longueur des câbles favorise un transport à tension PV plus élevée ;
la puissance de panneau justifie le coût du convertisseur ;
le site est difficile ou coûteux à visiter ;
une configuration ou une supervision détaillée est nécessaire.

Un PWM peut être approprié lorsque :

la puissance demandée est faible et bien connue ;
le panneau est spécifiquement adapté à la tension de la batterie ;
l’installation dispose d’une marge solaire suffisante ;
la simplicité et le coût initial sont prioritaires ;
le site est facilement accessible ;
les pertes de tension potentielles ont été quantifiées et acceptées ;
le régulateur propose bien le profil LiFePO4 requis.

Erreurs courantes à éviter

Comparer uniquement le pourcentage de rendement annoncé.
Utiliser la Voc nominale sans correction pour le froid.
Ignorer la baisse de Vmp lorsque le panneau chauffe.
Vérifier la puissance PV, mais pas le courant de court-circuit.
Supposer qu’un mode « lithium » convient à toutes les batteries LiFePO4.
Confondre capacité nominale de batterie et énergie réellement disponible.
Oublier la consommation nocturne du contrôleur et des interfaces.
Attendre du MPPT qu’il corrige un ombrage permanent ou un panneau trop petit.
Choisir le régulateur avant d’avoir défini la charge continue, les pointes et les pertes de câble.

En pratique, retenez un MPPT si l’énergie disponible est contrainte, si la tension du panneau offre une marge exploitable ou si la continuité de service justifie une conception plus robuste. Retenez un PWM seulement lorsque l’appariement panneau-batterie est clairement validé et que son coût inférieur compense les pertes potentielles.

Comme prochaine étape, comparez les deux configurations Maxsol présentées plus haut avec le nombre de ports requis, la consommation continue et de pointe, les distances de câble, la puissance solaire, l’environnement thermique et les besoins de gestion ou de supervision du site.
