Liaison SFP : choisir un commutateur PoE pour caméras

Un uplink SFP permet de relier un switch PoE de vidéosurveillance au réseau central au moyen d’une liaison fibre. C’est une solution pertinente lorsque le local technique, le NVR ou le cœur de réseau est éloigné, lorsque le cheminement impose une isolation électrique, ou lorsque plusieurs caméras doivent remonter vers un même point de collecte.

Le choix ne se limite pas au nombre de ports SFP. Il faut dimensionner la topologie, le débit d’agrégation, le budget PoE, le type de fibre et les modules optiques des deux extrémités. Une recherche telle que « sfp uplink poe switch for cctv » doit donc aboutir à une vérification complète de l’architecture, plutôt qu’au seul achat d’un switch avec une cage SFP.

Ce que fait un uplink SFP dans un réseau de caméras

Un uplink est le port qui remonte le trafic d’un switch d’accès vers un autre switch, un enregistreur réseau (NVR), un serveur de vidéosurveillance ou le cœur du réseau. Sur un switch PoE, les ports d’accès alimentent et connectent les caméras IP ; l’uplink concentre leurs flux vers l’équipement central.

Un port SFP n’est pas une liaison fibre prête à l’emploi. Il reçoit un module transceiver SFP, choisi selon le média et le lien à réaliser. Le module convertit le signal Ethernet du switch en signal adapté à la fibre, puis l’opération inverse est effectuée à l’autre extrémité.

Dans une installation CCTV, un uplink SFP peut notamment servir à :

raccorder un coffret de caméras situé sur un parking, un portail ou un bâtiment annexe ;
créer une liaison entre plusieurs baies techniques d’un même site ;
remonter les flux d’un switch PoE placé près des caméras vers le NVR ;
séparer électriquement deux zones reliées par un câble extérieur ;
éviter de prolonger une liaison cuivre au-delà de son domaine d’emploi Ethernet habituel ;
centraliser le trafic de plusieurs caméras sans faire transiter le flux vidéo sur un réseau bureautique non préparé.

L’uplink ne fournit généralement pas l’alimentation aux caméras : celle-ci est délivrée par les ports PoE du switch local. Il faut donc considérer séparément le transport des données par fibre et la disponibilité électrique du switch, de ses caméras et des équipements associés.

Backhaul cuivre ou fibre : quel choix pour la remontée CCTV ?

Le cuivre et la fibre répondent à des besoins différents. Dans un petit local, un uplink RJ45 Gigabit peut être le choix le plus simple. Entre bâtiments, dans un environnement exposé ou pour une liaison plus longue, la fibre devient souvent plus adaptée.

Critère	Uplink cuivre RJ45	Uplink fibre via SFP
Support	Câble Ethernet à paires torsadées	Fibre et modules optiques aux deux extrémités
Mise en œuvre	Simple si un câblage cuivre conforme existe déjà	Demande le choix coordonné des modules, connecteurs et cordons
Portée	Le canal Ethernet cuivre est habituellement limité à 100 m	Dépend du type de fibre et des spécifications des modules
Sensibilité aux perturbations électromagnétiques	À évaluer selon l’environnement	La fibre ne conduit pas les perturbations électriques
Liaison entre bâtiments	Demande une étude de protection et de mise à la terre	Souvent privilégiée pour l’isolation électrique entre zones
Évolutivité de l’infrastructure	Convenable pour une courte liaison locale	Adaptée à une dorsale optique déjà en place ou planifiée

La fibre n’augmente pas automatiquement la capacité du réseau. Un port SFP Gigabit reste un lien Gigabit si le switch et le module sont de cette catégorie. Il faut donc vérifier que le débit cumulé des caméras reste cohérent avec l’uplink, en tenant compte des pointes de trafic, de la visualisation en direct, des enregistrements, des mises à jour et des éventuels flux secondaires.

Quand le cuivre peut suffire

Un uplink cuivre est souvent raisonnable lorsque le switch PoE et le NVR sont dans le même bâtiment, que le cheminement est court et que le réseau est correctement protégé. Il facilite aussi le diagnostic initial : un câble RJ45 testé et deux interfaces compatibles sont généralement rapides à mettre en service.

Cependant, il ne faut pas confondre une fonction d’extension PoE destinée à certains ports caméra avec la liaison de collecte vers le NVR. Les limites, débits et conditions de fonctionnement de chaque port doivent être lus dans la documentation du switch.

Pourquoi choisir la fibre pour le backhaul

La fibre est particulièrement utile pour les liaisons qui quittent un bâtiment, relient un portail à un poste de garde, desservent une zone étendue ou traversent un environnement à risque de perturbations. Elle permet d’organiser le réseau CCTV en îlots : chaque zone dispose de son switch PoE local, relié au réseau central par une dorsale optique.

Cette architecture simplifie souvent le câblage des caméras proches du switch. En revanche, elle ajoute des éléments à maintenir : tiroir ou boîtier optique, cordons, modules SFP, repérage des fibres et procédure de nettoyage des connecteurs.

Compter les uplinks et planifier la topologie

Le nombre d’uplinks nécessaires dépend moins du nombre total de caméras que de la manière dont elles sont réparties sur le site. Avant de choisir un switch PoE avec uplink SFP, dessinez les points de concentration : local NVR, baies de communication, bâtiments, coffrets extérieurs et groupes de caméras.

Topologie en étoile : le choix le plus lisible

En étoile, chaque switch d’accès remonte directement vers un switch central ou la baie qui héberge le NVR. C’est une conception facile à comprendre et à dépanner :

un défaut de liaison affecte principalement une zone ;
chaque fibre est clairement associée à un switch ;
le débit de chaque uplink peut être évalué par groupe de caméras ;
les changements sont plus faciles à tracer.

Cette topologie demande davantage de fibres disponibles au point central. Elle est souvent préférable lorsque l’exploitation et la maintenance priment sur l’économie de câbles.

Chaînage : à employer avec prudence

Dans une topologie en cascade, un switch distant est relié à un autre switch, lui-même relié au cœur. Cela peut réduire le nombre de fibres à tirer, mais l’uplink le plus proche du cœur transporte alors les flux de tous les switches situés en aval.

Les conséquences sont importantes :

le débit disponible est partagé ;
une coupure sur un lien amont peut isoler plusieurs zones ;
le diagnostic devient moins direct ;
les boucles réseau doivent être évitées ou gérées selon les fonctions réellement disponibles sur les équipements.

Ne supposez jamais qu’un port SFP supplémentaire équivaut à une redondance automatique. Une conception redondante exige une topologie, des équipements et une configuration adaptés.

Méthode de dimensionnement simple

Pour chaque switch d’accès, établissez une fiche comportant :

le nombre de caméras connectées ;
leur débit vidéo configuré, y compris les flux principaux et secondaires ;
les pointes prévisibles lors d’analyses, de relectures ou de maintenance ;
le besoin PoE maximal de chaque équipement alimenté ;
le type de liaison vers l’amont : cuivre ou fibre ;
le point d’arrivée de l’uplink ;
le besoin éventuel d’un second lien physique.

Additionnez les débits des équipements d’une même zone, puis gardez une marge réaliste. Une caméra à haute définition, un encodage variable ou une scène très animée peut produire des pointes supérieures au débit moyen prévu. La capacité d’enregistrement et la bande passante du NVR doivent être vérifiées en parallèle : une fibre bien dimensionnée ne compense pas un enregistreur saturé.

Confirmer la compatibilité du module, de la fibre et de la distance

La plupart des échecs d’une liaison SFP viennent d’une incompatibilité ou d’un mauvais appairage, non du switch lui-même. La règle est simple : documentez les deux extrémités avant de commander les modules et les cordons.

Points à confirmer sur les interfaces SFP

Vérifiez d’abord que les deux équipements disposent de ports compatibles avec le type de module envisagé. Pour un lien Gigabit, les interfaces et les modules doivent être cohérents en débit. Un port SFP et un port SFP+ ne doivent pas être considérés comme interchangeables sans confirmation explicite du fabricant.

Confirmez ensuite :

le format du module : SFP, et non un autre format ;
le débit Ethernet attendu ;
les éventuelles restrictions de compatibilité du switch ou de l’équipement distant ;
les fonctions de diagnostic optique si elles sont nécessaires à l’exploitation ;
le comportement du port avec un module tiers, si ce point est important pour le projet.

La présence d’un logement SFP indique une interface physique pour module ; elle ne permet pas, à elle seule, de déduire quels modules précis sont pris en charge. Demandez ou consultez la matrice de compatibilité de chaque équipement lorsque celle-ci est disponible.

Identifier correctement la fibre existante

Le choix du module dépend de la fibre réellement tirée, et non de la distance estimée à vue d’œil. Relevez :

fibre monomode ou multimode ;
nombre de brins disponibles ;
lien duplex classique ou solution bidirectionnelle sur une seule fibre ;
type de connecteur présent sur l’infrastructure ;
état des tiroirs optiques, traversées et cordons ;
longueur de parcours mesurée ou documentée ;
éventuelles épissures, boîtes de jonction et réserves de câble.

Pour une liaison duplex, les deux modules doivent correspondre et les polarités émission/réception doivent être respectées. Pour une liaison bidirectionnelle sur une seule fibre, il faut une paire de modules complémentaire, avec les longueurs d’onde prévues pour fonctionner ensemble. Deux modules apparemment semblables ne constituent pas nécessairement une paire.

La distance n’est jamais un simple chiffre à deviner

La portée admissible dépend de plusieurs paramètres : puissance émise, sensibilité de réception, type de fibre, atténuation du câble, connecteurs, épissures et marge optique. Il faut donc retenir la distance spécifiée pour le module sélectionné et la comparer au bilan du lien réel.

Évitez deux erreurs opposées :

choisir un module surdimensionné sans examiner le niveau reçu sur une liaison courte ;
choisir un module uniquement à partir d’une distance théorique, sans tenir compte des pertes de l’infrastructure.

Un contrôle de continuité, de polarité et, lorsque le projet l’exige, une mesure optique du lien apportent davantage de sécurité qu’une estimation fondée sur le plan du site.

Comparer les configurations de switches PoE avec uplink

Le bon modèle dépend d’abord de la répartition des caméras, puis de l’architecture de remontée. Les dispositions suivantes illustrent trois configurations à comparer, sans présumer du module SFP ou de la fibre à utiliser.

Modèle	Ports pour équipements PoE	Uplinks	Alimentation ou budget indiqué	À examiner dans le projet
PS1802SFG	8 ports PoE Gigabit	2 uplinks SFP Gigabit	Alimentation interne 120 W	Besoin de deux liaisons SFP, débit Gigabit aux caméras, budget PoE et mode de fonctionnement des ports

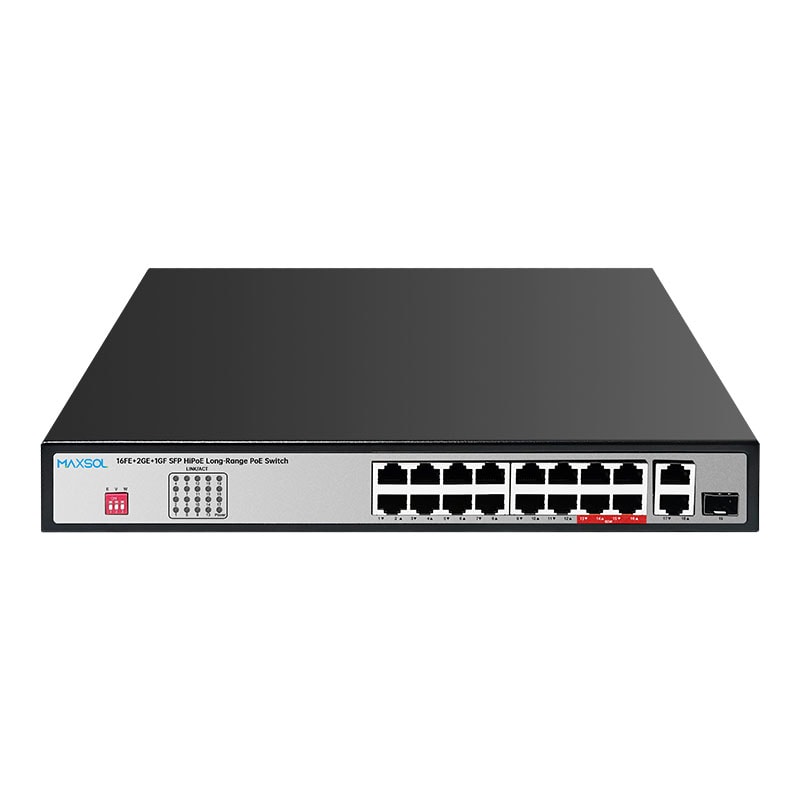

PS11602FE	16 ports PoE Fast Ethernet	2 uplinks cuivre Gigabit + 1 uplink SFP Gigabit	Budget de 200 W	Nombre de caméras, partage du trafic vers l’uplink, intérêt des deux ports cuivre amont
PS12402FE	24 ports PoE Fast Ethernet	2 uplinks cuivre Gigabit + 1 uplink SFP Gigabit	Budget de 300 W	Densité de caméras, agrégation des flux, alimentation totale et architecture de collecte

Pour une zone compacte nécessitant deux liaisons SFP Gigabit, le switch PoE Gigabit PS1802SFG à 8 ports et 2 uplinks SFP constitue une configuration à étudier. Il comprend huit ports PoE Gigabit, deux uplinks SFP Gigabit, une alimentation interne de 120 W, la prise en charge IEEE 802.3af/at jusqu’à 30 W par port, ainsi que les fonctions VLAN, watchdog et Extend. Le budget total à allouer aux équipements doit néanmoins être calculé à partir de la charge effective et des règles de fonctionnement du modèle.

Lorsqu’un projet regroupe jusqu’à seize équipements PoE Fast Ethernet avec une remontée optique, le PS11602FE avec 16 ports PoE, deux uplinks cuivre Gigabit et un uplink SFP Gigabit offre une autre disposition de ports, avec un budget de 200 W. Les ports cuivre Gigabit et le port SFP doivent être affectés à une topologie précise ; leur seule présence ne garantit ni redondance ni cumul automatique de bande passante.

Pour une concentration plus importante, le PS12402FE à 24 ports PoE Fast Ethernet avec uplink SFP Gigabit associe deux uplinks cuivre Gigabit, un uplink SFP Gigabit et un budget de 300 W. Cette configuration doit conduire à une analyse attentive de l’agrégation : plus le nombre de caméras raccordées augmente, plus il est nécessaire de valider le débit réellement remonté vers l’enregistrement.

Dans tous les cas, un budget PoE de switch ne signifie pas que chaque port peut simultanément fournir la puissance maximale annoncée par les équipements alimentés. Additionnez les puissances maximales des caméras, illuminateurs, bornes radio ou autres appareils PoE, puis comparez le résultat au budget disponible en conservant une marge.

Checklist de déploiement d’une liaison fibre pour vidéosurveillance

Utilisez cette liste avant l’installation puis pendant la recette.

Avant la commande

Localiser chaque switch PoE, caméra, NVR et point de concentration.
Établir la topologie : étoile, cascade ou architecture nécessitant une résilience étudiée.
Calculer le nombre de ports PoE, les débits attendus et le budget de puissance par zone.
Identifier le type de fibre déjà en place ou à déployer : monomode, multimode, nombre de brins et connectique.
Mesurer ou documenter la longueur réelle du parcours, y compris les passages intermédiaires.
Vérifier le débit et le format de chaque interface aux deux extrémités.
Sélectionner deux modules optiques compatibles entre eux et avec les équipements.
Prévoir les cordons, traversées, cassettes, boîtiers et protections mécaniques adaptés au chantier.
Définir le repérage des fibres, ports, baies et caméras avant le câblage.

À l’installation

Nettoyer les connecteurs optiques avant branchement et garder les capuchons de protection jusqu’au raccordement.
Respecter le rayon de courbure et le cheminement prévu pour le câble.
Vérifier la polarité sur les liaisons duplex.
Installer les modules SFP hors tension ou sous tension uniquement selon les recommandations des équipements.
Connecter les caméras et valider que leur consommation cumulée reste dans le budget PoE du switch.
Isoler le réseau de vidéosurveillance par une segmentation adaptée lorsque l’architecture le prévoit.
Éviter les boucles physiques non maîtrisées entre switches.

À la réception

Contrôler l’état de lien sur chaque extrémité.
Tester l’accès à chaque caméra depuis le NVR ou le poste d’administration autorisé.
Vérifier les flux en direct et l’enregistrement simultané de plusieurs caméras.
Observer les pertes de paquets, erreurs d’interface et instabilités éventuelles.
Tester le comportement après redémarrage contrôlé du switch et du NVR.
Archiver le plan de ports, les références de modules, la topologie et les paramètres réseau.

Questions fréquentes sur les uplinks SFP CCTV

Un port SFP suffit-il pour raccorder des caméras IP ?

Non. Le port SFP sert normalement à remonter le trafic du switch vers le réseau central. Les caméras se raccordent aux ports Ethernet PoE du switch, qui transportent les données et, lorsqu’elles sont compatibles, leur alimentation.

Peut-on utiliser n’importe quel module SFP ?

Non. Le module doit être compatible avec le port du switch et avec l’équipement distant. Il doit aussi correspondre au débit, au type de fibre, au nombre de brins, aux connecteurs et au bilan optique de la liaison.

Deux uplinks SFP assurent-ils automatiquement une continuité de service ?

Non. Deux ports physiques créent une possibilité d’architecture, mais la continuité dépend du câblage, des équipements situés à l’autre extrémité et des mécanismes réseau effectivement pris en charge et configurés. Sans conception adaptée, deux liens peuvent même créer une boucle.

Un switch Fast Ethernet peut-il convenir pour des caméras récentes ?

Cela dépend du débit réel par caméra et du trafic agrégé. Le fait que les ports d’accès soient Fast Ethernet ne renseigne pas à lui seul sur la capacité du système complet. Vérifiez simultanément les flux caméra, la remontée Gigabit, le NVR et les usages de visualisation.

Pour avancer, comparez les modèles Maxsol liés ci-dessus avec votre nombre de ports, la charge PoE, la distance, la fibre disponible, l’environnement d’installation et vos besoins de gestion réseau.
