Caméras solaires : fermes, parkings et sites isolés

Une caméra de sécurité alimentée par énergie solaire ne se dimensionne pas de la même manière pour une ferme, un parking ou une installation isolée. Une exploitation agricole impose souvent des liaisons longues et des zones d’ombre variables. Un parking demande une couverture lisible des accès et une implantation résistante aux sollicitations. Un site difficile d’accès privilégie surtout l’autonomie, la supervision et la réduction des interventions.

Le bon choix consiste donc à définir séparément la charge électrique, la couverture vidéo attendue, le moyen de transmission, l’emplacement des supports et la fréquence de maintenance acceptable. Les produits d’alimentation ou de réseau cités ci-dessous ne réalisent aucune fonction d’imagerie : la caméra, son optique, son éclairage nocturne et ses fonctions d’analyse doivent être sélectionnés à part.

Limites de ferme et bâtiments agricoles

Sur une exploitation agricole, la première difficulté est rarement la seule alimentation de la caméra. Il faut couvrir des espaces de formes très différentes : entrée de parcelle, cour, hangar, stockage, stabulation, réservoir ou chemin d’accès. Les distances entre ces points peuvent rendre un câblage Ethernet direct peu pratique.

Couverture et positionnement

Une caméra surveillant une limite de propriété n’a pas les mêmes besoins qu’une caméra placée devant un bâtiment :

une limite ou un chemin demande une vue longue et dégagée ;
une porte de hangar exige une identification plus précise à courte distance ;
une cour peut nécessiter plusieurs angles pour réduire les zones masquées par les engins ;
un espace fréquenté par des animaux impose de limiter les déclenchements inutiles et les risques de choc sur le support.

Avant de choisir le système solaire, l’intégrateur doit donc fixer le champ de vision, la distance utile et les conditions nocturnes. Une caméra avec projecteur infrarouge, chauffage ou analyse embarquée peut consommer davantage qu’un modèle simple, notamment la nuit.

Ombres saisonnières et environnement agricole

Les arbres, les bâtiments, les silos et même les équipements stationnés peuvent créer des ombres à différentes heures. Une zone ensoleillée lors de la visite initiale peut devenir défavorable en hiver ou à mesure que la végétation évolue.

Il est préférable de distinguer l’emplacement optique de l’emplacement énergétique. La caméra peut être installée sur une façade tandis que le panneau solaire est placé plus haut ou à distance, sous réserve de vérifier la chute de tension, la longueur de câble autorisée et la protection mécanique du parcours.

Les poussières, boues, projections d’eau, insectes et produits utilisés sur le site influencent également le choix du coffret et des presse-étoupes. Pour différencier protection contre l’eau et résistance aux chocs, le guide sur les indices IP65 et IK10 des coffrets de vidéosurveillance présente les points à contrôler sans confondre ces deux caractéristiques.

Connectivité entre bâtiments

Lorsqu’un réseau existe dans un bâtiment principal, une liaison radio point à point peut éviter une tranchée jusqu’à un portail ou un hangar distant. Elle requiert cependant une visibilité radio suffisante, un alignement stable et une étude des interférences.

Le pont radio Maxsol CPE295 en 5,8 GHz documente une antenne directionnelle MIMO 2x2 de 14 dBi, un port Gigabit LAN, une alimentation IEEE 802.3af/at ou 9–48 V DC et une consommation de 6,5 W à pleine charge. Ces caractéristiques n’établissent pas à elles seules la portée ou le débit réellement disponible. Il faut vérifier la ligne de vue, les obstacles, l’encombrement radio et les règles locales applicables.

Entrées et espaces ouverts de parking

Dans un parking, la priorité consiste généralement à observer les entrées, les sorties, les voies de circulation et les zones de stationnement sans créer trop d’angles morts. Les contraintes de pose et de maintenance diffèrent sensiblement de celles d’une ferme.

Séparer contrôle des accès et vue d’ensemble

Une caméra panoramique ou orientée vers les rangées ne remplace pas nécessairement une caméra dédiée à un accès. Les véhicules, les phares et les différences d’éclairage peuvent rendre une image générale insuffisante pour l’objectif opérationnel recherché.

Le cahier des charges doit préciser :

s’il faut détecter une présence ou identifier un événement ;
la direction des véhicules ;
la largeur de la voie ;
la vitesse de passage attendue ;
les conditions de contre-jour ;
la couverture nocturne disponible ;
la durée et l’emplacement de conservation des enregistrements.

Ces paramètres relèvent de la caméra et du système vidéo, pas du générateur solaire.

Supports, exposition et risque de choc

Un mât installé au milieu d’un parking peut offrir une bonne exposition solaire, mais il doit être placé hors des trajectoires de manœuvre ou protégé de manière appropriée. La prise au vent du panneau, la stabilité du support, le passage des câbles et l’accès au coffret doivent être évalués par le concepteur de l’installation.

Il faut aussi éviter qu’un grand panneau ne masque la caméra, ne gêne l’éclairage existant ou ne crée un point d’escalade facile. Lorsque le panneau et la caméra partagent le même mât, leur orientation optimale peut être différente. Le support doit permettre ces réglages indépendants.

Réseau local ou liaison sans fil

Un parking attenant à un bâtiment peut parfois rejoindre le réseau par câble. Un parking séparé par une voirie, une grande distance ou une surface qu’il n’est pas souhaitable d’ouvrir peut justifier une liaison radio.

La connectivité ne doit pas être définie uniquement par le débit nominal annoncé. Les flux simultanés, la résolution, le nombre d’images par seconde, le codec, les pointes de trafic et le besoin d’accès distant déterminent le débit utile. Pour un parking comportant plusieurs caméras, il faut également établir si les enregistrements restent localement ou transitent en permanence vers un enregistreur central.

Installations isolées avec accès de maintenance limité

Un réservoir, une station technique, une antenne, un dépôt ou un équipement situé à l’écart peut rester sans visite pendant de longues périodes. Dans ce scénario, la disponibilité du système dépend autant de sa sobriété énergétique et de sa supervision que de la taille nominale de la batterie.

L’autonomie ne se résume pas aux wattheures

La capacité nominale d’une batterie n’est pas l’énergie réellement délivrable à la charge. Les pertes de conversion, les seuils de protection, la température, l’état de charge, le câblage et les réglages du contrôleur réduisent ou limitent l’énergie utilisable.

Hypothèse illustrative, et non performance mesurée d’un produit : une charge continue de 18 W représente 432 Wh par jour avant prise en compte des pertes et des variations de consommation. Cette valeur ne permet pas, à elle seule, de choisir une batterie. Il faut encore définir la période sans recharge à couvrir, le profil solaire défavorable retenu et la marge opérationnelle.

Pour structurer ce calcul, consultez la méthode de dimensionnement d’une alimentation solaire hors réseau pour vidéosurveillance. Elle aide à séparer consommation journalière, production photovoltaïque et réserve énergétique, sans supposer une autonomie universelle.

Réduire les interventions évitables

Plus l’accès est coûteux ou difficile, plus les fonctions suivantes deviennent importantes :

remontée de l’état de la batterie et de la charge lorsque l’équipement le permet ;
redémarrage contrôlé des équipements réseau ;
enregistrement local en cas de perte de liaison ;
protection des connecteurs contre l’humidité et les tractions ;
accès sécurisé au coffret ;
architecture permettant de remplacer un sous-ensemble sans démonter toute l’installation.

Une capacité plus élevée ne corrige pas un panneau ombragé, une liaison radio instable ou une consommation nocturne mal mesurée. Pour un site isolé, il vaut souvent mieux supprimer une charge inutile que simplement augmenter la réserve.

Comparer les besoins d’alimentation, de réseau et de pose

La matrice suivante résume les différences à traiter pendant l’avant-projet. Il s’agit de scénarios de conception hypothétiques, pas de cas clients ni de performances garanties.

Critère	Ferme et bâtiments agricoles	Entrée ou parking ouvert	Installation isolée
Couverture	Plusieurs zones dispersées, bâtiments et chemins	Accès, voies de circulation et rangées de véhicules	Équipement ou périmètre technique bien défini
Risque d’ombre	Arbres, hangars, silos, végétation et engins	Mâts, bâtiments voisins ou mobilier du site	Relief, végétation et implantation parfois peu flexible
Montage	Façade, poteau, mât ou structure existante	Mât exposé, avec risque de choc et contraintes de circulation	Support durable, accès sécurisé et faible besoin de réglage
Connectivité	Réseau entre bâtiments, pont radio ou enregistrement local	Câble vers bâtiment proche ou liaison sans fil	Radio longue distance, réseau mobile ou stockage local selon le projet
Priorité d’autonomie	Variable selon l’activité et la fréquence des visites	Continuité nocturne et reprise après mauvais temps	Réserve plus prudente et réduction maximale des déplacements
Accès de service	Souvent possible, mais parfois saisonnier ou contraint	Généralement accessible avec balisage ou nacelle	Rare, coûteux ou dépendant des conditions d’accès
Erreur fréquente	Sous-estimer les ombres et les distances entre bâtiments	Choisir un seul angle pour accès et vue générale	Dimensionner sur la capacité nominale sans plan de maintenance

Cette comparaison montre pourquoi une référence unique ne peut pas être recommandée pour toutes les caméras solaires destinées aux fermes, parkings et installations isolées. La sélection doit partir de mesures réalisées sur chaque emplacement.

Sélectionner les composants à partir de besoins mesurés

La fiche de besoins remise au fournisseur ou au bureau d’études doit contenir des valeurs vérifiables, et non seulement la mention « caméra solaire ».

1. Établir le bilan de charge

Relever la puissance ou la consommation de chaque élément :

caméra en fonctionnement normal et dans son mode nocturne le plus exigeant ;
éclairage ou projecteur éventuel ;
pont radio, routeur ou modem ;
switch, convertisseur ou injecteur ;
chauffage, ventilation ou accessoires du coffret ;
pertes liées à l’alimentation et aux câbles.

Il faut ensuite préciser si chaque charge fonctionne en continu, sur événement ou selon une plage horaire. Mesurer le système réel reste préférable à l’addition de valeurs typiques non représentatives.

2. Définir l’autonomie de conception

L’autonomie attendue doit être exprimée en durée et associée à des hypothèses explicites : saison retenue, ombrage, température, reprise après décharge et fréquence de maintenance acceptable. Aucun nombre d’heures universel ne peut être garanti à partir des seuls wattheures nominaux.

Le système solaire Maxsol CS12060 de 120 W et 768 Wh documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, un contrôleur MPPT et trois sorties DC 12 V. Une interface RS485 est indiquée comme optionnelle. Ce modèle constitue un exemple de sélection pour une charge mesurée ; il ne garantit pas une durée de fonctionnement donnée.

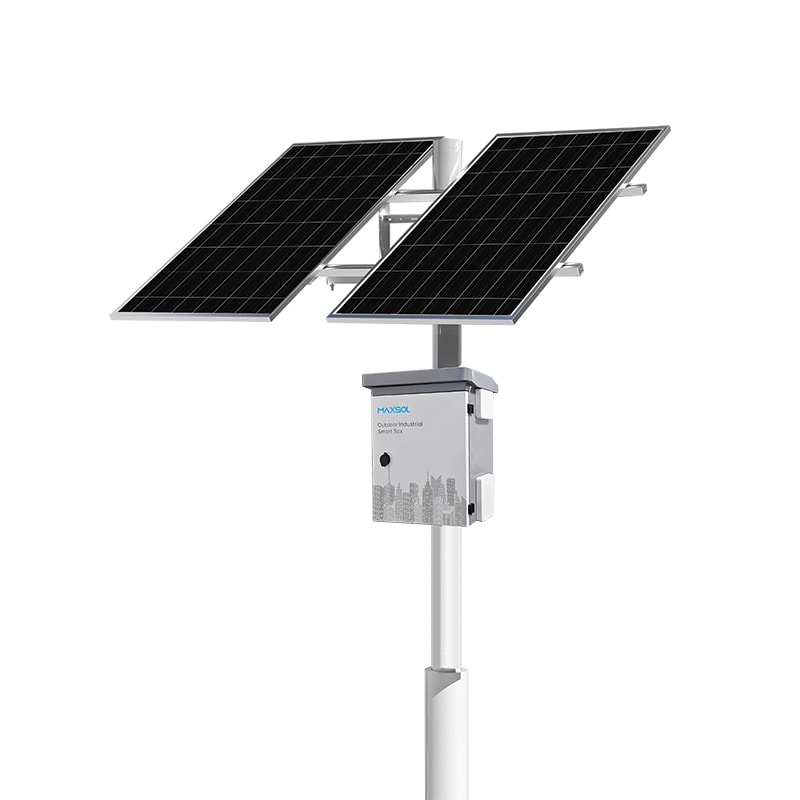

Pour une demande énergétique ou une réserve nominale plus élevée, le système Maxsol CS400150 de 400 W et 1920 Wh documente deux modules de 200 W, une batterie LiFePO4 de 12,8 V et 150 Ah, un contrôle MPPT et quatre sorties DC 12 V. Là encore, les 1920 Wh nominaux ne correspondent pas directement à l’énergie utilisable livrée aux équipements.

Pour les deux systèmes, il convient de vérifier la fiche technique actuelle et la configuration fournie, notamment les limites de tension, de courant et de puissance photovoltaïque du contrôleur, les températures autorisées pour la recharge de la batterie et les protections disponibles.

3. Remettre un dossier d’exigences exploitable

Un intégrateur, un distributeur ou un acheteur peut utiliser la liste suivante comme trame de transmission :

objectif de surveillance de chaque caméra ;
référence de la caméra et profil de consommation mesuré ;
tension d’entrée et tolérance électrique de chaque charge ;
consommation de jour, de nuit et en pointe ;
nombre et type de sorties nécessaires ;
durée d’autonomie de conception ;
relevé d’ombre ou analyse de l’emplacement du panneau ;
distance et tracé entre panneau, coffret et caméra ;
distance réseau et présence ou absence de ligne de vue ;
débit utile montant et descendant ;
méthode d’enregistrement en cas de coupure réseau ;
température d’installation prévue ;
exposition à la poussière, à l’eau, aux chocs et au vandalisme ;
fréquence acceptable des inspections ;
besoins de supervision ou de télémétrie ;
contraintes de support, d’orientation et d’accès.

Les systèmes solaires et le CPE cités sont des exemples de composants, pas un ensemble dont la compatibilité aurait été testée. Les tensions, connecteurs, modes d’alimentation, budgets de puissance et interfaces doivent être contrôlés pour chaque combinaison.

Planifier la maintenance et les contrôles de réception

La réception doit prouver que l’installation répond à son besoin fonctionnel, et pas seulement que la caméra s’allume par temps clair.

Contrôles avant mise en service

Vérifier au minimum :

l’absence d’ombre critique sur le panneau pendant les périodes retenues pour l’étude ;
la fixation et l’orientation indépendantes de la caméra et du panneau ;
la protection et le maintien des câbles ;
la polarité, la tension et la consommation réelle des charges ;
le fonctionnement de la caméra en mode nocturne ;
la liaison réseau sous trafic représentatif ;
l’enregistrement pendant une interruption de connectivité ;
la reprise après coupure d’alimentation ;
l’étanchéité des entrées de câble et la fermeture du coffret ;
l’accès futur à la batterie, au contrôleur et aux équipements réseau.

Pour une liaison directionnelle, le contrôle doit porter sur la stabilité du support, l’alignement, le niveau de signal, les interférences et le débit utile observé. Un nom de gamme ou une distance figurant dans une désignation commerciale ne garantit ni portée sur site ni débit applicatif.

Plan de maintenance par scénario

Dans une ferme, prévoir des inspections après les périodes de forte poussière, les travaux ou les changements de végétation susceptibles d’affecter le panneau et la liaison radio. Sur un parking, contrôler les traces de choc, le desserrage des supports et les modifications de circulation. Sur une installation isolée, privilégier les indicateurs consultables à distance et regrouper les opérations préventives lors d’une même visite.

Dans tous les cas, consigner l’état du panneau, des connecteurs, du coffret, de la batterie, des fixations et du réseau. Une dérive progressive de production ou de transmission est plus facile à traiter lorsqu’une valeur de référence a été enregistrée à la réception.

L’étape suivante consiste à comparer les modèles Maxsol liés dans cet article avec le nombre de ports, la charge mesurée, la distance radio, la réserve énergétique, l’environnement, les tensions et les besoins de gestion du projet. Cette comparaison doit être confirmée avec les fiches techniques et la configuration effectivement fournies avant toute intégration.
